3D打印机双稳态锁式挤出机送料结构

　　这套送料挤出结构主要面向桌面级FDM熔融沉积成型3D打印设备开发，适配1.75mm直径标准打印耗材，核心解决常规挤出机构长时间工作后锁料松动、送料精度波动、换料操作繁琐的实际工程问题。从实际应用场景来看，该结构可直接适配近程挤出安装位，也可通过支架转接适配远程送料布局，覆盖创客DIY设备改造、小型工业级桌面打印机量产配套、教育类打印设备组装等多个使用场景，在PLA、ABS、PETG等常用热塑性耗材的送料工况下均能保持稳定工作状态。

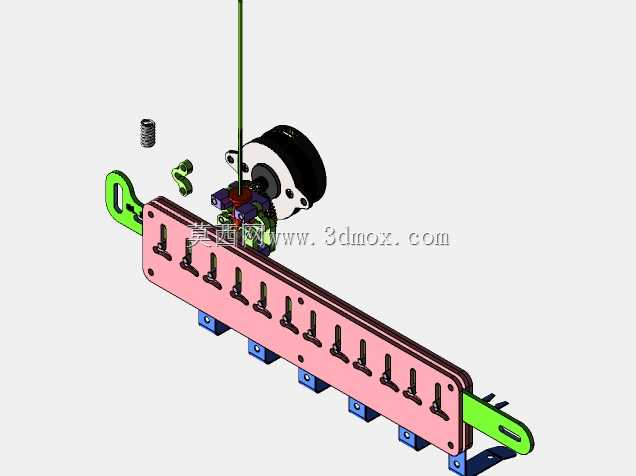

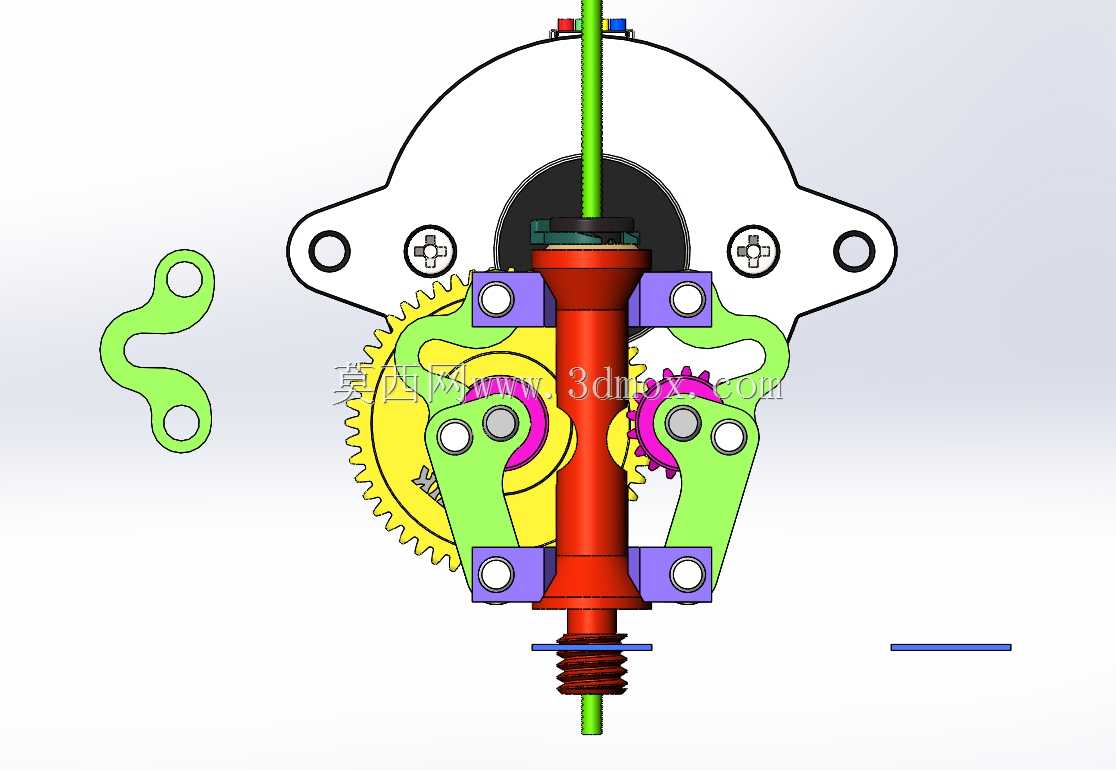

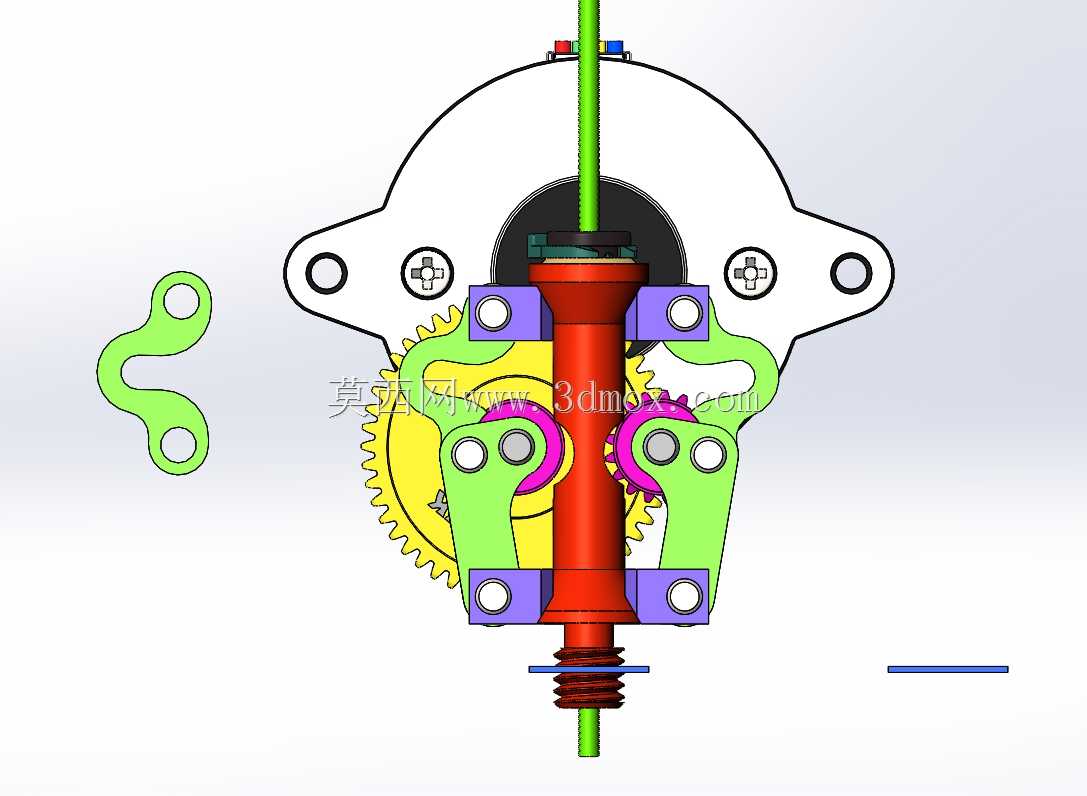

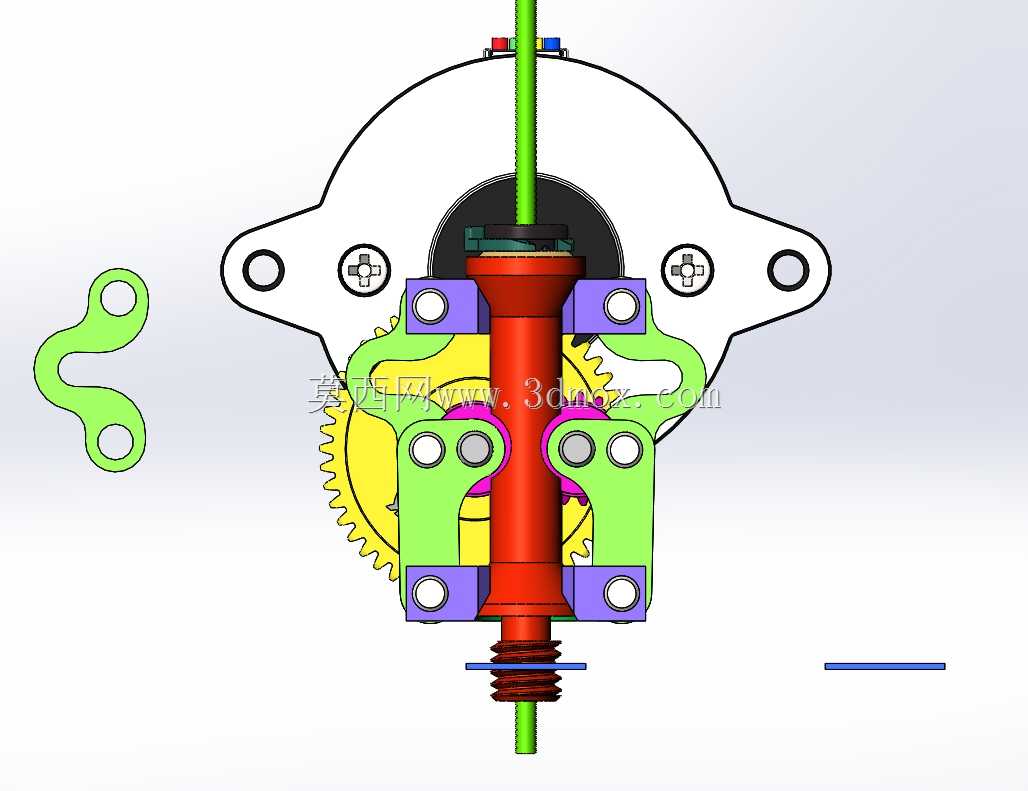

　　结构核心采用双稳态锁止设计思路，通过弹簧提供持续锁止预紧力，配合对称布置的摇臂压合结构，实现打印头工作状态下的耗材锁止。日常打印作业时，锁止机构处于稳态锁定位，送料齿轮与耗材的接触压力保持恒定，不会因为设备长时间运行产生的振动、耗材直径公差波动出现压合间隙变化，从根源上避免送料打滑、耗材回抽错位、层厚偏移等常见打印故障。换料操作时，扳动两侧对称的解锁摇臂即可带动压合块脱离送料齿轮，耗材可直接穿入或抽出，操作行程短，无需额外工具辅助，单手即可完成换料动作，相比常规螺栓压紧式挤出头换料效率提升60%以上。

　　传动部分采用渐开线圆柱直齿轮作为动力传递部件，齿轮模数选用0.5，齿部做了等强度修形处理，配合双轴承支撑的送料轮轴，传动背隙控制在0.1mm以内，保证送料步进电机的转动量可以精准传递到耗材上，回抽动作响应延迟控制在0.02s以内，能够满足高速打印工况下的频繁回抽、送料切换需求。送料轮表面做了滚花处理，滚花纹理深度0.15mm，既可以保证对耗材的足够咬合力，又不会因为压入深度过大导致耗材表面产生碎屑，减少堵头故障的发生概率。

　　安装边界方面，整体结构采用对称式布局，主体安装法兰为圆形带双耳固定结构，两个安装孔中心距为38mm，适配市面上绝大多数E3D系列、火山系列热端的安装尺寸，可直接替换原有挤出机构无需修改热端安装位。结构整体最大外轮廓尺寸为62mm（宽度）×58mm（高度）×22mm（厚度），安装后突出热端安装板的厚度仅为18mm，不会对打印平台的最大成型尺寸产生过多侵占，近程安装时整体运动部分重量控制在120g以内，可有效降低X轴运动负载，提升高速打印时的运动稳定性。

　　结构细节设计上，所有受力转动部位均采用自润滑衬套配合，无需定期加注润滑脂即可保证上万次开合操作的顺畅性，弹簧选用65Mn弹簧钢材质，经过淬火回火热处理，长期压缩状态下的弹力衰减率控制在5%以内，保证设备全生命周期内锁止力的一致性。耗材穿入通道做了0.2mm的倒角导向处理，穿料时无需刻意对准即可顺利进入送料轮咬合位，降低新手用户的操作门槛。两侧的解锁摇臂做了圆弧过渡处理，操作时不会划伤手指，摇臂的解锁行程设置为8mm，扳动到最大解锁位时压合块与送料轮的间隙达到3mm，即使耗材存在轻微膨胀变形也可以顺利抽出，不会出现卡料问题。

　　从实际工况适配角度出发，该结构可以适配最高260℃的工作环境温度，结构件选用高强度工程塑料注塑加工时可满足日常使用需求，若用于高温打印场景（如PEEK耗材打印），可更换为金属机加工结构件，安装孔位完全兼容，无需重新调整整体装配关系。送料压力通过弹簧预压量进行调节，出厂预设压力适配1.75mm标准耗材，用户也可根据使用的耗材硬度调整弹簧预压量，针对柔性耗材打印可适当降低预压压力，避免耗材被压溃变形，针对硬质高填充耗材可适当提升预压压力，保证送料不打滑。
