多工位3D打印挤出换刀进料集成装置

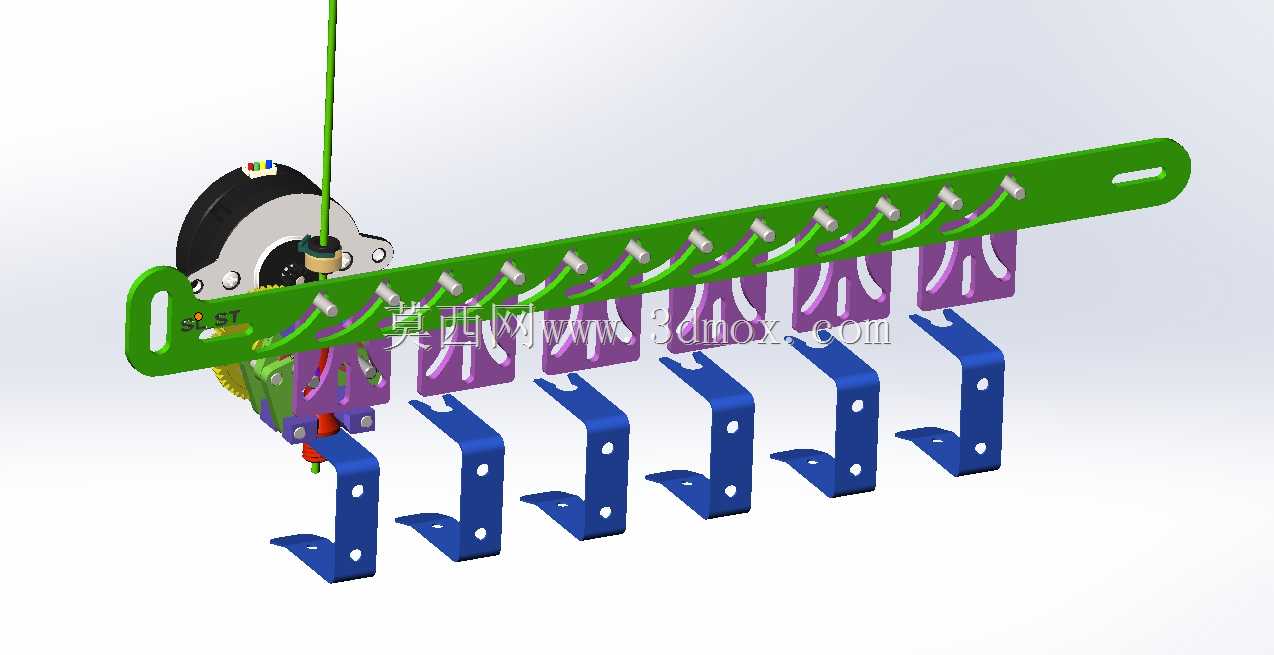

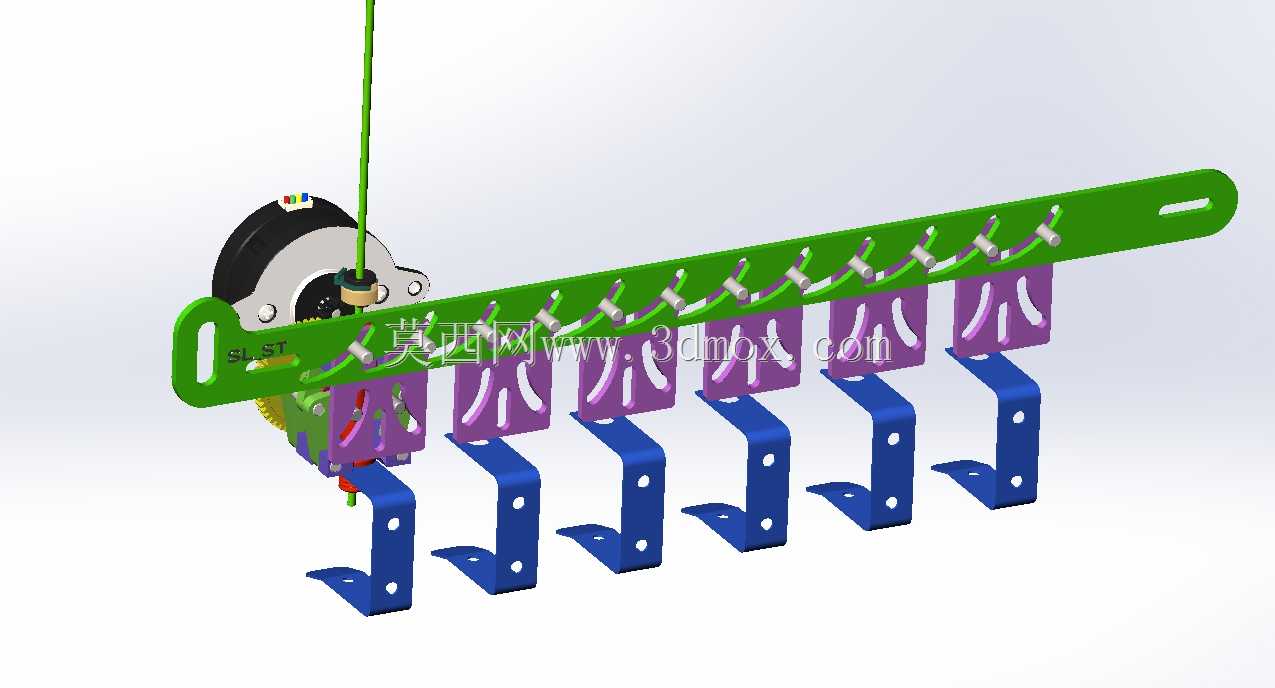

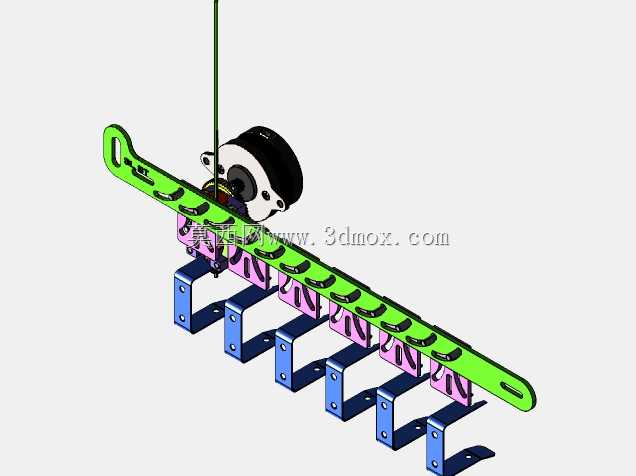

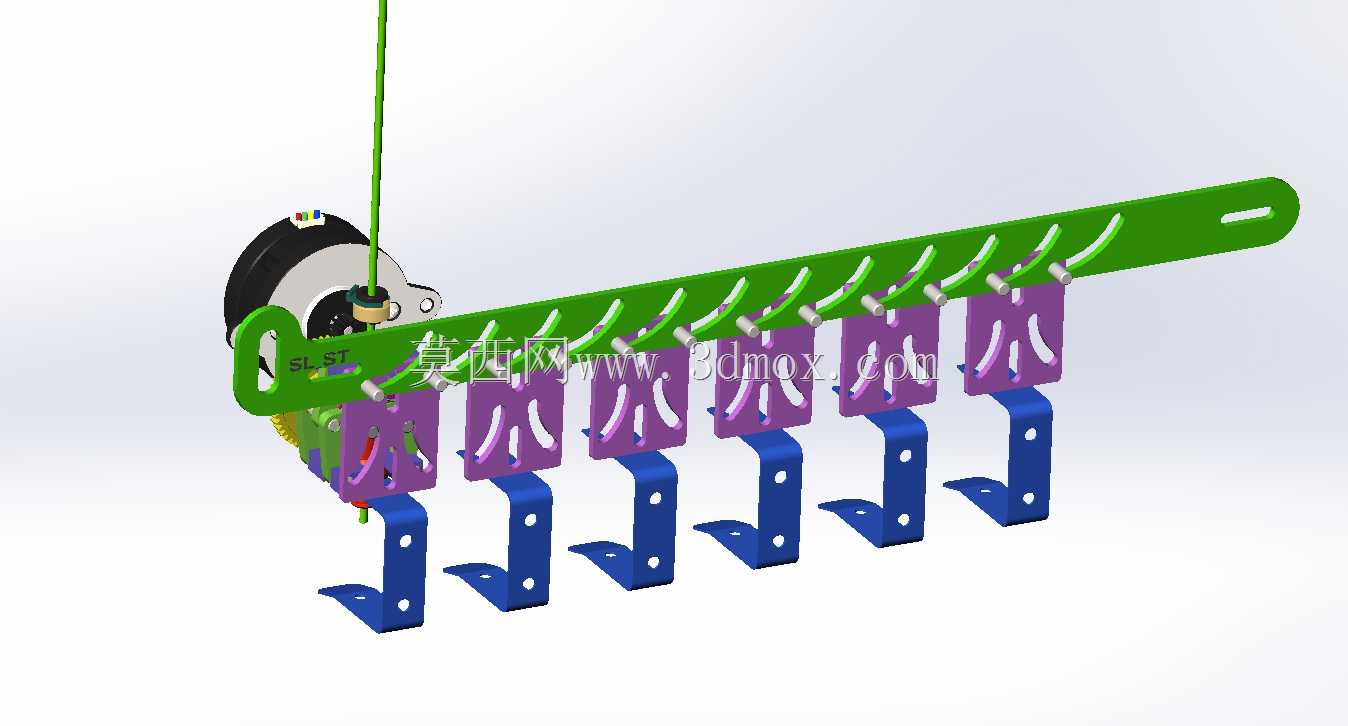

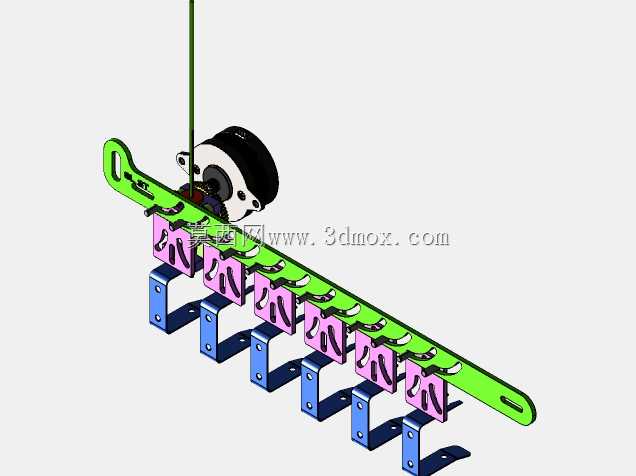

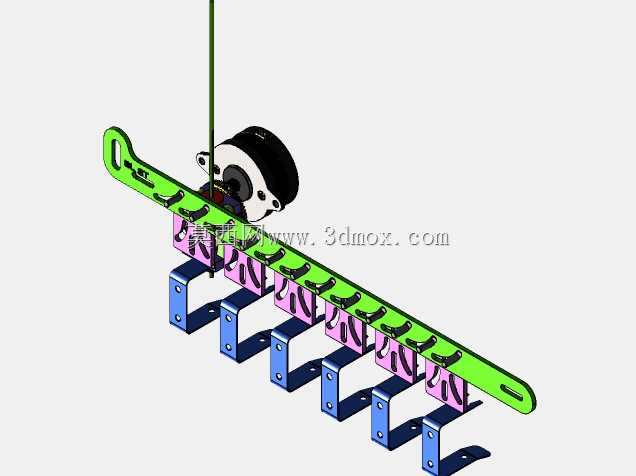

　　这套集成装置主要面向多耗材切换的FDM 3D打印作业场景，适配实验室小批量多材料试样打印、文创产品多色混打、工装夹具不同性能耗材快速切换的实际生产需求，解决传统单挤出头打印换料流程繁琐、对位偏差大、多喷头抬升剐蹭成型面的常见工程问题。从实际使用逻辑来看，装置核心的长条形绿色安装梁作为所有功能部件的承载基体，沿长度方向等距排布了多组进料导向座，每个导向座对应独立的耗材输送通路，可同时挂载不同颜色、不同材质的丝状打印耗材，配合端部的挤出驱动模块，可根据打印路径的程序指令快速切换对应通路的耗材进给，无需手动拆装耗材、重新调平喷头，大幅缩短多材料打印的准备间隔。设计阶段优先考虑了安装边界的适配性，整体安装梁采用长条式轻量化结构，

　　预留的端部挂孔可直接固定在常规桌面级3D打印机的X轴滑台安装位上，配套的蓝色L型安装支架设置了多组等距安装孔，可根据不同机型的横梁宽度调整固定间距，支架的垂直段与水平段的孔位公差控制在0.1mm以内，保证安装后整体梁体的平行度偏差不超过0.2mm，避免多工位切换时喷头出现Z向高度差。功能特性上，挤出驱动模块采用齿轮咬合的送料结构，进料端设置了导向锥孔，可适配1.75mm直径的常规打印耗材，送料齿轮的齿形做了圆角钝化处理，避免耗材进给时被齿尖切削产生碎屑堵塞喉管；每个进料通路的出口端都设置了独立的切料复位结构，换刀动作触发时，非工作通路的耗材会被自动抬升0.8mm并切断料头，完全避免工作喷头移动时非工作耗材剐蹭已打印的成型面，

　　同时料头切断后的端面保持平整，下次切换进给时不会出现堵头、出料不均的问题。设计过程中特意做了运动干涉校验，所有安装支架的折弯角度、导向座的伸出长度都经过运动仿真验证，当X轴滑台沿全行程移动时，所有部件都不会与打印机的机架、成型平台、Z轴导轨发生碰撞；绿色梁体上的导向座采用等模块化设计，单个导向座可单独拆卸更换，若某一通路出现磨损堵料，无需拆解整个梁体即可完成维护，降低后期运维成本。实际安装时需要注意，配套的L型支架固定时需保证同侧支架的安装面共面，锁紧螺丝时需对角逐步拧紧，避免梁体受锁紧力产生弯曲变形，进料通路的耗材穿入时需顺着导向锥孔推入，直到触及送料齿轮的咬合位置，避免耗材弯折卡在通路内部；装置整体的走线沿梁体侧面的走线槽排布，

　　所有信号线与送料电机的供电线都可嵌入槽内，避免移动过程中线缆拖拽勾挂打印机其他部件。从实际打印测试的表现来看，这套装置切换不同耗材的响应时间控制在2秒以内，切换后喷头的对位偏差小于0.05mm，完全满足多色模型、多材料复合零件的打印精度要求，相比传统的单喷头换料方案，多材料打印的作业效率可提升60%以上，同时大幅减少换料过程中产生的耗材浪费。
