ST线性驱动往复执行机构结构设计

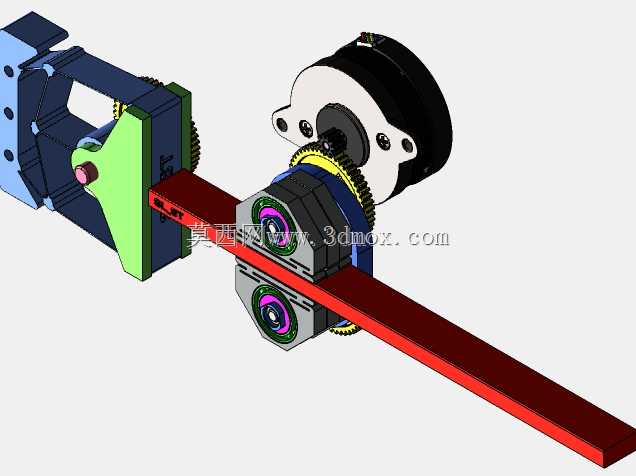

　　这套线性驱动执行结构，核心解决的是小空间内短行程高频往复直线动作的输出需求，常见于小型自动化装配工位的物料推送、检测设备的探针进给、小型包装线的挡料定位这类场景，相比传统气缸驱动的方案，这套纯机械传动的结构不需要外接气源管路，也不会出现气动元件常见的漏气、行程漂移问题，在洁净车间、低噪音要求的装配场景里适配性更强。从结构布局来看，整套机构以红色长条形导轨作为直线运动的承载基准，导轨截面做了矩形防呆设计，安装时不需要额外做旋转限位，直接卡入安装基座的对应槽位即可完成径向定位，安装孔位沿导轨轴向等距分布，现场调试时可以根据实际行程需求调整两端固定座的间距，不需要重新加工安装面。驱动端的动力输入来自上部的步进电机安装位，

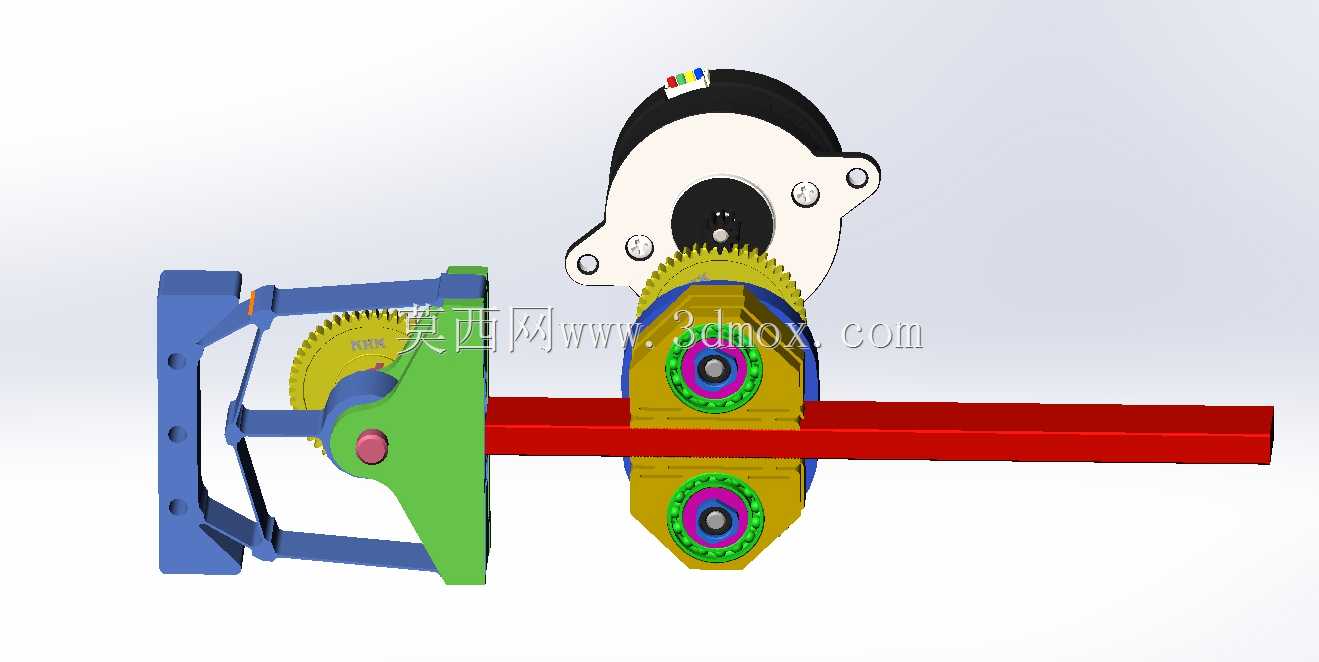

　　电机输出轴直接连接小模数主动齿轮，通过两级齿轮减速把电机的高转速低扭矩输出，转换为滑动座的低转速大推力直线动作，齿轮组的啮合间隙通过安装板上的腰型孔做微调，调试时只需要松开电机固定螺丝，调整电机位置直到齿轮侧隙控制在0.02-0.05mm区间，再锁紧螺丝就能保证传动平稳，不会出现回程卡顿的问题。左侧的挠曲联动组件是这套结构的核心设计点，没有采用常见的丝杠、同步带传动结构，而是通过绿色摆臂与蓝色支架的铰接配合，把齿轮的旋转运动转换为导轨的直线往复动作，摆臂与滑动座的连接点做了自润滑衬套镶嵌，长期往复运行时不需要频繁加注润滑脂，铰接点的销轴做了台阶式定位，装配时直接压入对应孔位就能保证轴向间隙，不需要额外加装卡簧定位，

　　减少了装配工序的零件数量。整套机构的安装边界做了充分的紧凑型优化，横向总宽度控制在单根导轨长度的三分之二以内，驱动端的齿轮箱部分突出导轨上表面的高度不超过50mm，在设备内部排布时不会和周边的传感器、走线槽产生干涉，安装基座的四个角做了沉头孔设计，固定螺丝可以完全沉入基座内部，不会突出表面刮擦周边管线。实际运行时，这套结构的往复行程可以通过更换不同偏心距的摆臂连接轴来调整，偏心距每增加1mm，直线行程对应增加2mm，不需要更换整套齿轮传动组件，现场改造时只需要拆解摆臂部分更换销轴就能完成行程调整，维护成本极低。齿轮部分的材质选用了常见的POM工程塑料与粉末冶金件搭配，主动小齿轮采用粉末冶金烧结成型，耐磨性更好，

　　从动大齿轮采用POM材质，运行时噪音更低，两种材质的啮合面不需要额外涂抹润滑脂，在无尘车间场景下也不会产生油污污染。滑动座与导轨的配合面做了0.1mm的间隙设计，配合面之间镶嵌了聚四氟乙烯耐磨片，长期运行磨损后只需要更换耐磨片就能恢复配合精度，不需要整体更换滑动座或者导轨，备件成本仅为整体更换的十分之一。从受力角度来看，这套结构的推力输出方向完全沿导轨轴向，驱动端的齿轮受力通过安装板直接传递到固定基座，不会对导轨产生额外的倾覆力矩，在推送1kg以内的负载时，导轨的变形量可以控制在0.01mm以内，完全满足小型装配工位的定位精度要求。整套结构的所有零件都做了圆角过渡处理，没有尖锐的棱角，装配和维护时不会划伤操作人员，外露的齿轮部分做了局部防护边设计，可以避免运行时人员误触转动部件，也能阻挡大部分的车间粉尘落到齿轮啮合面，延长传动部件的使用寿命。
