齿轮齿条式步进线性驱动传动结构

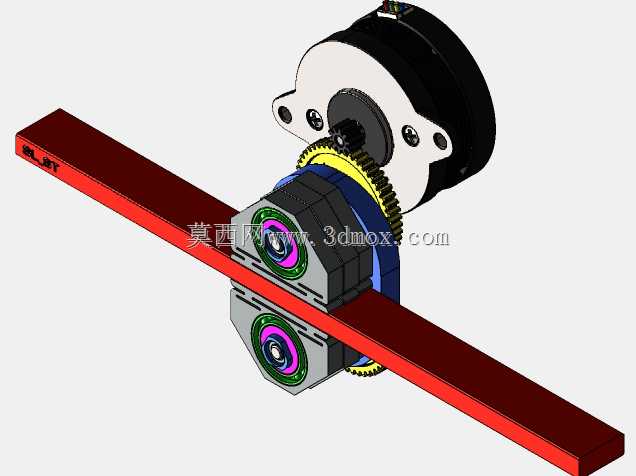

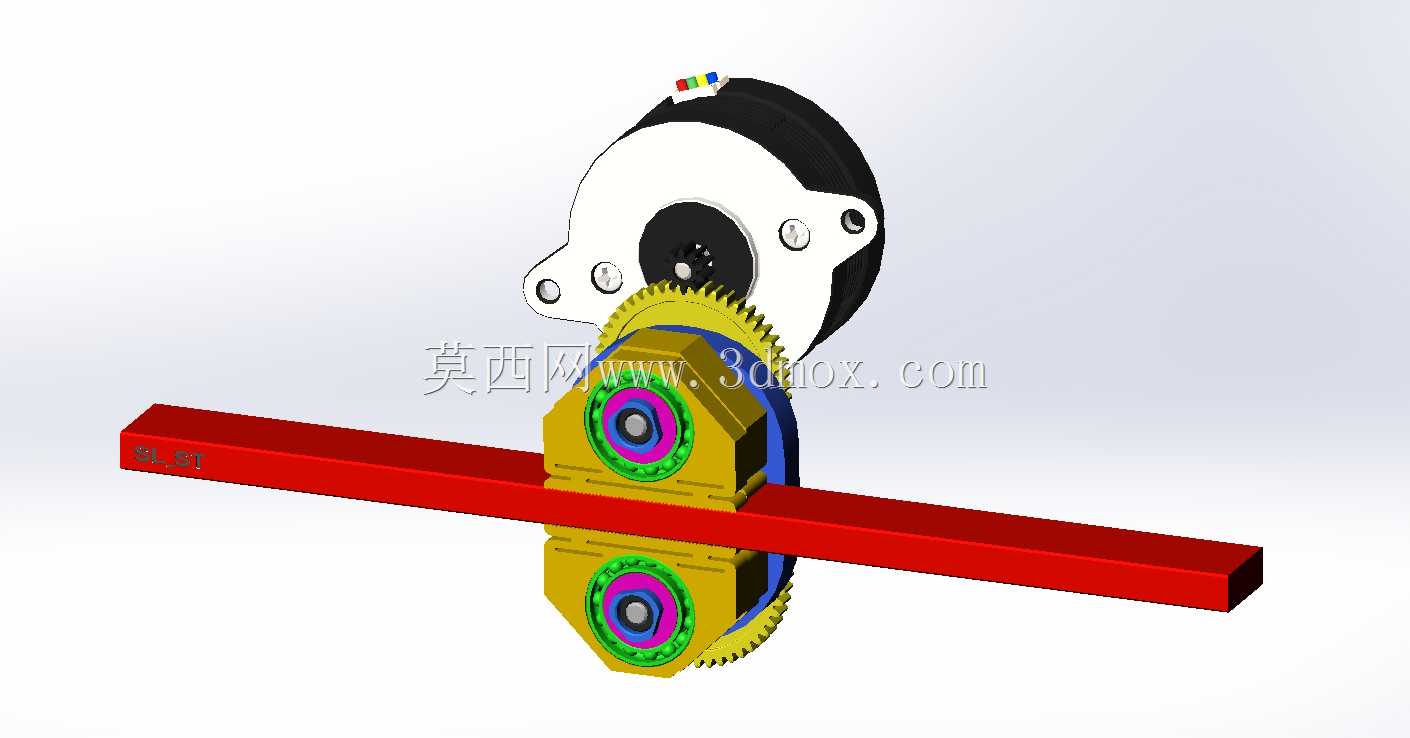

　　这套线性驱动结构采用步进电机配合齿轮齿条传动方案，核心解决短行程内的高精度直线往复驱动需求，常见于小型自动化设备的工位进给、检测设备的探头位移调节、小型物料分拣机构的推拉动作场景，相比丝杆传动具备更快的响应速度，相比同步带传动拥有更高的传动刚性，在负载10kg以内的直线动作工况下适配性极强。结构整体采用上下夹合式的齿轮布局，两个带轴承支撑的传动齿轮分别贴合齿条的上下齿面，消除齿轮齿条啮合的反向间隙，驱动端的步进电机输出轴直接与主动齿轮连接，省去额外的减速级，在保证传动效率的同时压缩整体结构的厚度，整套驱动组件的安装基准面位于电机侧的安装法兰，法兰上预留三个均布的安装孔位，可直接固定在设备的立板或者滑台支架上，

　　不需要额外设计转接安装板。齿条采用标准模数的直齿设计，截面为矩形结构，可根据实际行程需求截取对应长度，齿条本身不需要额外加工安装槽，直接通过侧面的紧定螺钉或者顶面的压块即可固定在设备的固定机架上，驱动组件整体跨装在齿条上，上下齿轮同时与齿条啮合，电机转动时带动齿轮沿齿条长度方向行进，带动与驱动组件外壳连接的负载做直线运动。设计过程中重点考虑了传动部件的润滑与防护，齿轮外侧的护罩结构既可以避免外部粉尘落入啮合齿面，也可以储存少量润滑脂，延长维护周期，齿轮与安装轴之间采用深沟球轴承支撑，降低转动过程中的摩擦阻力，同时承受径向的啮合载荷，避免轴承受力不均导致的磨损过快问题。整套结构的横向安装边界以电机外径为最大尺寸，

　　纵向尺寸不超过两个齿轮夹合齿条后的总厚度，在狭小安装空间内的适配性较好，不需要预留过大的安装避让空间，负载安装面位于驱动组件的外壳侧面，可直接连接执行末端的工装，不需要额外设计传动转接件。在实际选型应用中，可根据负载大小调整步进电机的扭矩参数，也可更换不同模数的齿轮齿条适配更大的驱动力需求，齿轮与轴之间采用键连接传递扭矩，拆装维护时仅需要拆下外侧端盖即可更换齿轮或者轴承，后期维护成本较低。这套结构没有采用复杂的减速机构，整体零件数量少，加工难度低，大部分零件均可采用常规的机加工工艺制作，适合小型自动化设备的非标设计场景，在3C产品组装工位、小型检测设备的位移调节、文创产品的小型推拉动作机构中都能直接套用，

　　建模过程中严格按照齿轮啮合的中心距参数设计，保证齿轮齿条的啮合侧隙在合理范围内，既不会出现卡滞问题，也不会因为侧隙过大影响传动精度，齿条的直线度公差控制在每米0.1mm以内，保证驱动组件行进过程中的顺畅度，避免出现卡顿或者爬行问题。
