紧凑型齿轮组直线驱动传动机构设计

　　这套传动机构的核心设计逻辑，是通过多组渐开线圆柱齿轮的啮合排布，配合偏心轮结构实现旋转运动到直线往复动作的转换，区别于常规丝杠、皮带直线驱动方案，整套结构没有外置的滑动导轨副，所有传动路径都集成在齿轮组的啮合公差范围内，能在极小的安装空间里实现稳定的直线驱动输出。从实际应用场景来看，这类结构非常适合嵌入到对安装体积有严格限制的小型自动化执行端，比如精密装配工位的短行程顶推机构、小型检测设备的探针进给单元、便携类机电工具的直线动作输出端，相比同行程的常规直线驱动组件，整体占用体积能压缩40%以上，不需要额外预留导轨安装的避让空间。

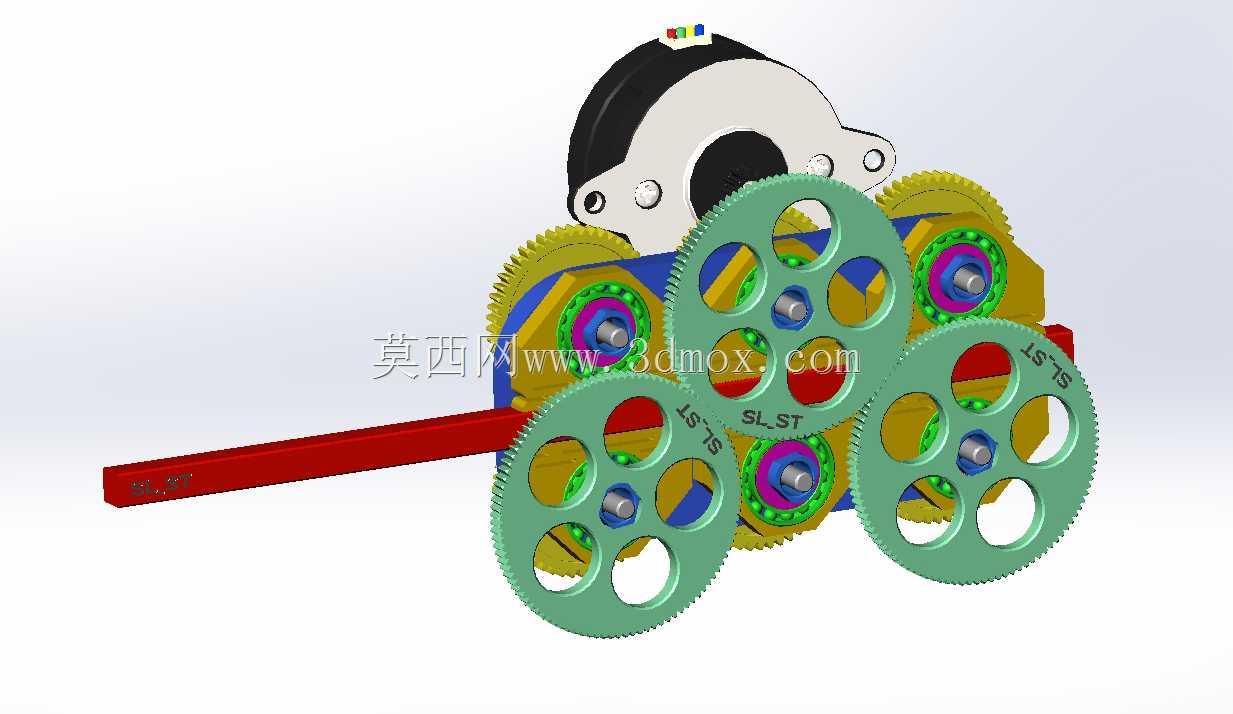

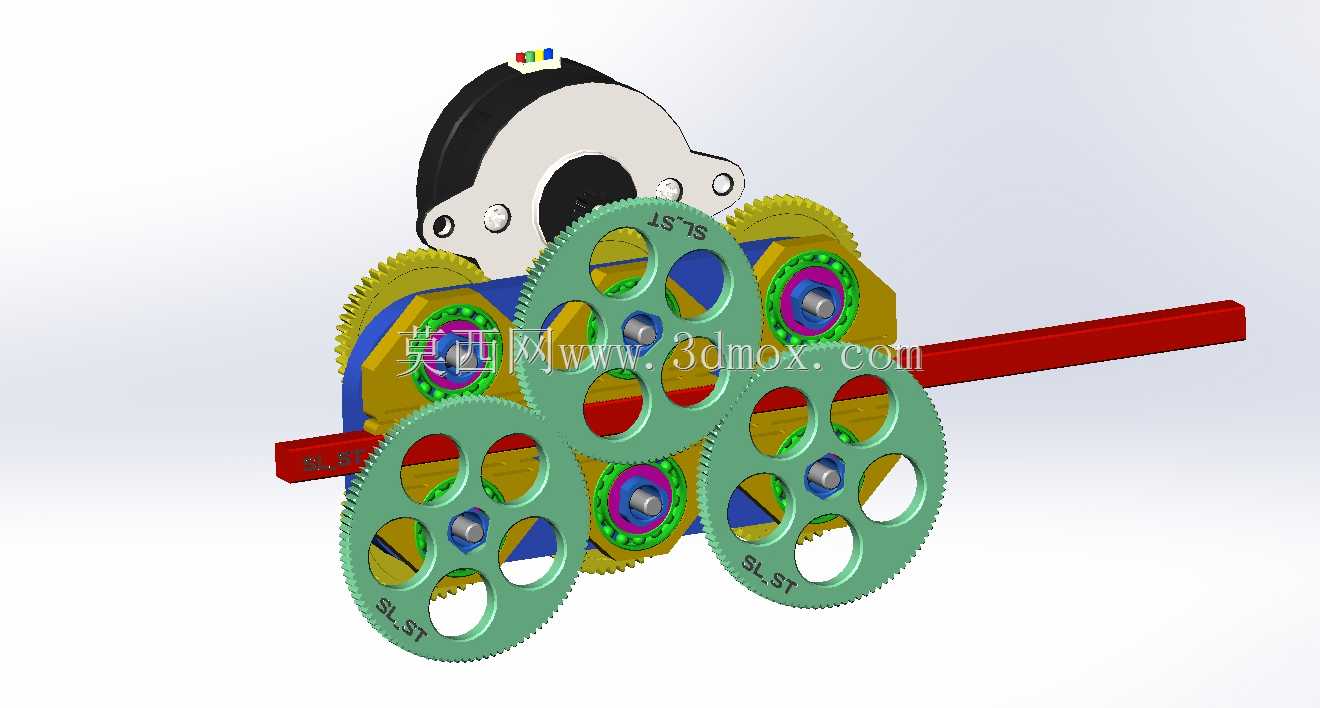

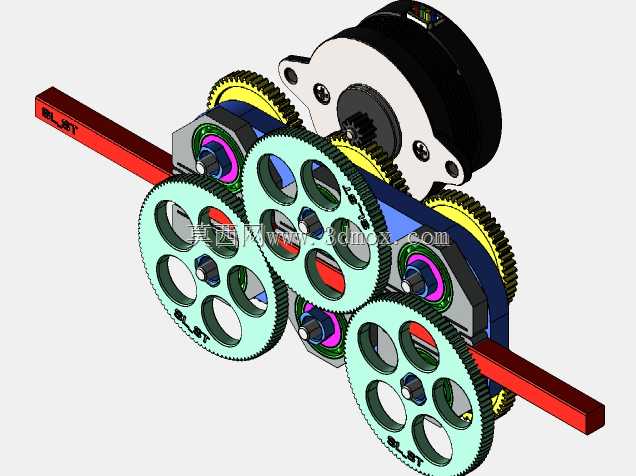

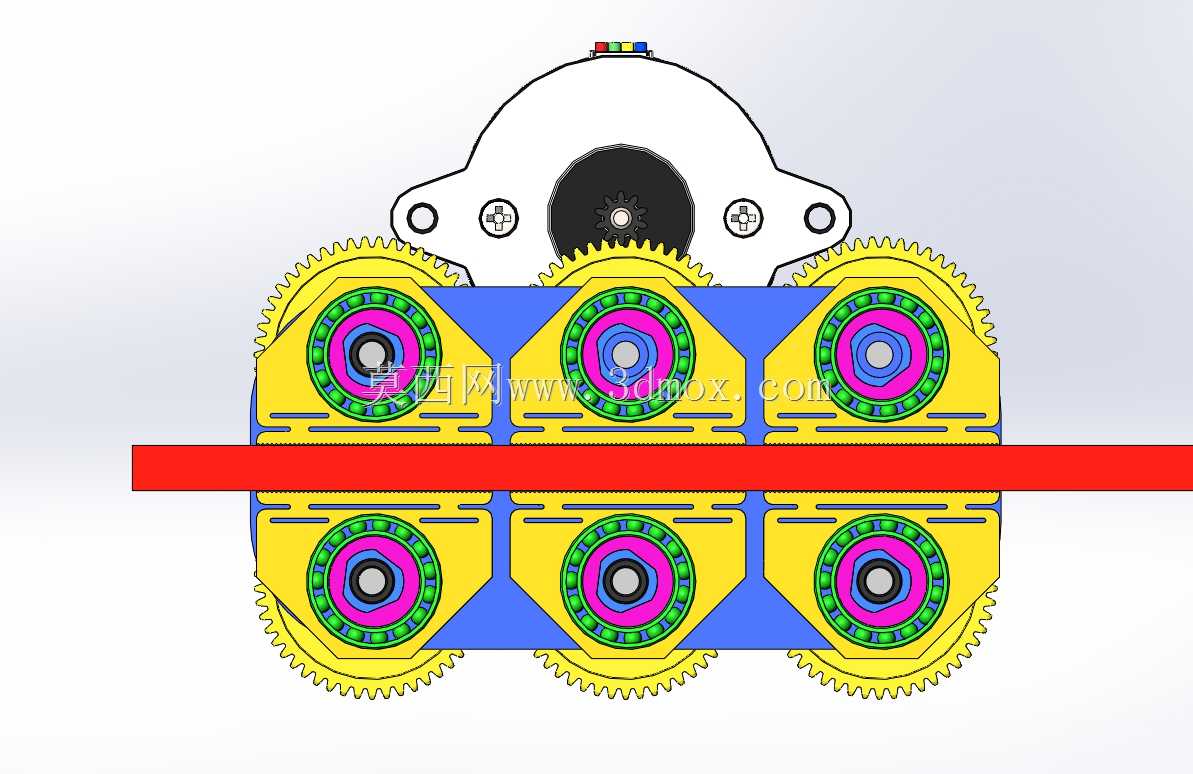

　　设计过程中首先敲定的是齿轮组的排布逻辑，四组镂空式大直径传动齿轮采用错位啮合布局，齿轮本体做辐条式镂空处理，在保证轮齿啮合强度的前提下尽可能降低整体转动惯量，减少驱动端的动力损耗；齿轮端面的轴承安装位采用同轴度公差控制在0.02mm以内的台阶孔设计，配合内嵌的深沟球轴承实现转动副的低摩擦运转，避免齿轮高速啮合时出现端面跳动。偏心结构的设计是整套机构实现直线输出的核心，偏心轮的偏心距根据目标行程做精准匹配，偏心轮与齿轮端面采用螺栓刚性连接，保证动力传递无间隙，同时偏心轮外圆做抛光处理，与从动件的接触位置预留0.01mm的润滑间隙，长期运转不会出现卡滞问题。

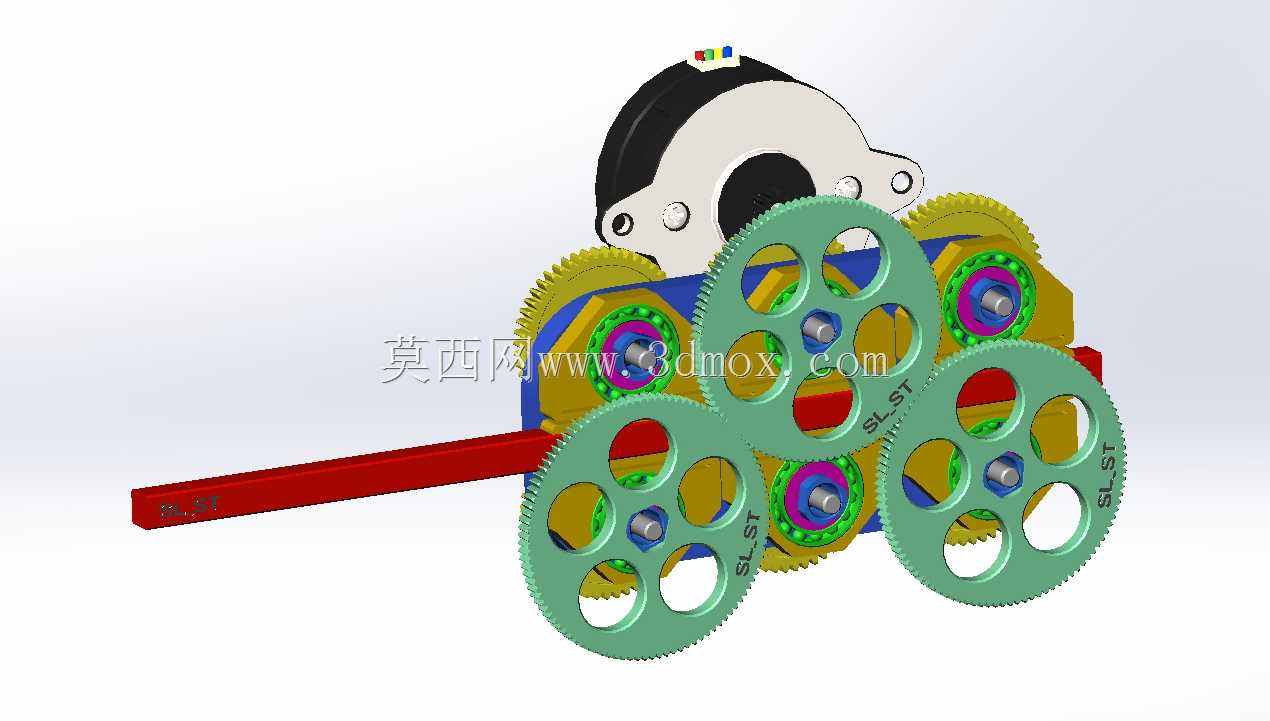

　　结构的可折叠特性是设计中的另一项考量，当机构处于非工作状态时，可以将输出端的红色传动杆沿齿轮组的间隙位置收拢，整体结构仅保留两个核心转轴的安装基准，不需要拆解任何零部件就能实现收纳，对于需要频繁转运、现场快速部署的便携类设备来说，这个特性能大幅降低设备的收纳体积，避免转运过程中突出的传动杆出现磕碰变形。整套机构的安装边界非常规整，核心安装面集中在底部的基板位置，基板上预留的四个安装孔位采用标准孔距设计，可以直接适配市面上通用的铝型材安装槽，不需要额外做转接板加工；输出端的传动杆采用标准矩形截面，端部预留标准螺纹孔，可以直接连接不同的执行末端，比如夹爪、吸盘、顶推头，不需要额外做连接结构的二次加工。

　　从传动精度的角度来看，这套结构的直线输出精度完全由齿轮的啮合精度和偏心距的加工精度决定，齿轮采用6级精度加工的话，整套机构的直线重复定位精度可以控制在0.01mm级别，能够满足千分尺级别的精密进给需求，完全可以替代部分小行程的高精度直线电机使用，而且相比常规直线电机，这套纯机械结构的抗干扰能力更强，在有粉尘、轻微切削液飞溅的工况下也能稳定运转，不需要做复杂的密封防护。设计过程中也充分考虑了维护便利性，所有转动副的轴承都采用标准件，齿轮之间的啮合间隙可以通过调整转轴的安装位置进行补偿，长期使用出现磨损后，只需要更换对应磨损的齿轮或者轴承就能恢复精度，不需要整体更换整套机构，后期维护成本远低于集成式的直线驱动组件。

　　需要注意的是，这套结构的输出行程受限于偏心轮的偏心距和齿轮的排布直径，更适合10-50mm行程范围内的短行程精密驱动场景，如果需要更长的行程，可以通过调整齿轮组的数量和偏心轮的参数进行扩展，但相应的整体体积也会随之增加，在选型时需要根据实际的行程需求、安装空间、负载大小匹配对应的齿轮模数和偏心距参数，齿轮模数优先选用0.5-1模的小模数齿轮，既能保证传动平稳性，也能控制整体的结构尺寸。
