多规格玻璃管道固定夹持卡箍结构

　　在化工流体输送、实验室管路布设、食品级物料输送等涉及玻璃管道应用的场景中，管道的可靠固定是保障管路系统稳定运行的核心环节之一。玻璃材质本身具备耐腐蚀、内壁光滑无滞留、可视化观测流体状态的优势，但同时存在脆性高、抗冲击载荷弱、表面硬度高但易受集中应力碎裂的特性，普通金属管卡直接夹持很容易因为接触应力集中、硬接触无缓冲、锁紧力控制不当导致玻璃管壁出现裂纹甚至碎裂，这套多规格卡箍就是针对玻璃管道的夹持固定需求做的定向结构设计。

　　从实际使用场景来看，这类卡箍主要适配明装布设的玻璃管路，既可以用于水平走向管道的承重支撑，也能用于垂直走向管道的轴向位移限位，避免管道因为自身重量、流体脉动冲击、设备运行振动出现接口错位、密封失效的问题。和普通金属管道用卡箍不同，这套结构在卡箍环体内侧设置了整圈的缓冲衬层，衬层采用耐老化的弹性材质，一方面可以填补卡箍金属本体和玻璃管壁之间的尺寸公差，让夹持力沿整圈管壁均匀分散，避免局部应力集中压裂玻璃；另一方面衬层的阻尼特性可以吸收管路运行中产生的微幅振动，阻断振动沿支撑结构传递，也能抵消管路因为温度变化产生的微量伸缩位移，不会因为硬约束导致管壁产生附加内应力。

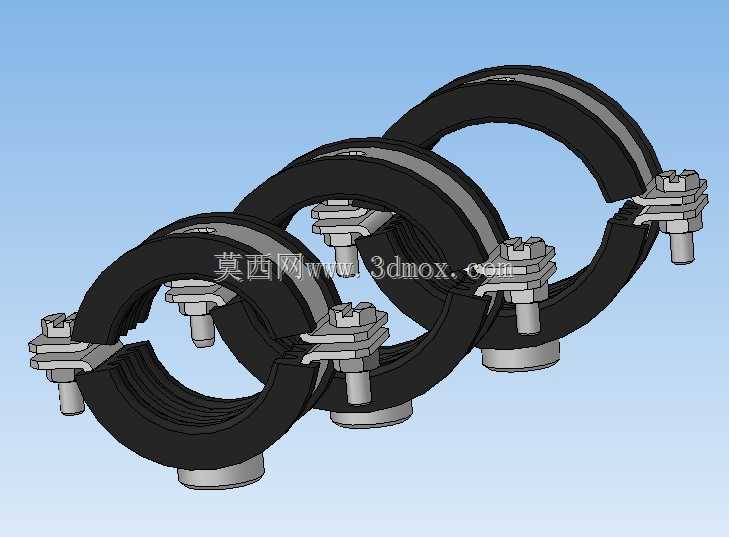

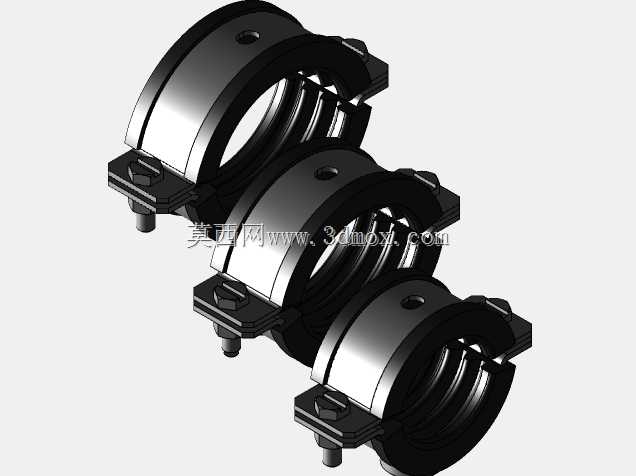

　　结构设计上采用了对开式分体环结构，两个半环的一端通过铰接结构定位，另一端采用螺栓锁紧结构，安装的时候不需要完全穿套整根管道，只需要将两个半环扣合在管道对应安装位置，拧动锁紧螺栓就能完成固定，对于已经布设完成的管路加装固定点非常友好，不需要拆卸管路两端的连接部件就能完成安装。卡箍底部设置了带安装柱的支撑基座，基座的安装柱可以和现场的支撑角钢、墙面固定座、设备机架上的安装孔配合，既可以做径向的承重支撑，也能通过调整安装角度适配不同走向的管路固定需求。锁紧部位采用了带防松结构的螺栓组件，螺栓头部和卡箍本体之间设置了平垫，避免锁紧过程中螺栓端面压伤卡箍基体，同时防松结构可以避免长期振动环境下螺栓出现回松，导致夹持力下降、管道移位的问题。

　　尺寸覆盖上这套卡箍包含了32mm、38mm、40mm、46mm、48mm、56mm六个常用的玻璃管道外径规格，基本覆盖了实验室小通量管路、中型生产输送管路的常用管径范围，每个规格的卡箍环体内径都对应匹配衬层压缩后的有效夹持直径，安装边界上，卡箍锁紧后的最大外径比对应管道外径大40mm左右，底部安装柱的伸出长度为20mm，安装时只需要在支撑结构上预留对应直径的安装孔，保证卡箍安装位置和管道轴线同轴，锁紧时控制扭矩让衬层产生15%-20%的压缩量即可，既可以保证足够的夹持摩擦力防止管道轴向滑动，也不会因为锁紧力过大压损玻璃管壁。

　　在结构细节处理上，卡箍的金属本体所有和衬层接触的边缘都做了圆角钝化处理，没有尖锐的棱角，避免长期使用过程中棱角割伤缓冲衬层，也能避免安装过程中尖锐部位磕碰玻璃管壁。铰接部位的配合间隙做了合理控制，既可以让两个半环灵活开合方便安装，也不会因为间隙过大导致扣合后出现环体错位，导致夹持力分布不均。缓冲衬层和金属卡箍本体之间采用了嵌入式固定结构，衬层不会因为管道的轴向窜动出现移位脱落，长期使用也不需要频繁调整衬层位置。对于需要经常拆卸清洗的食品、医药行业玻璃管路，这种卡箍的拆装效率很高，只需要松开锁紧螺栓就能打开卡箍，不需要完全拧下螺栓就能将卡箍从管道上取下，不会因为小零件掉落造成管路污染。
