多工位SLU ST挤出机头换刀结构设计

　　这套多工位挤出执行结构，主要面向多材料熔融沉积成型设备的快速换料作业场景，解决传统单挤出头打印过程中换色、换材料流程繁琐、对位偏差大、停机等待时间长的实际生产痛点。在日常的多色模型打印、软硬复合耗材打印、可溶性支撑材料搭配主体材料打印的作业中，单挤出头需要反复进行耗材抽离、进料、喷头清洗、对位校准的流程，不仅浪费大量打印耗材，还容易因为喷头对位偏差导致模型层间错位、支撑剥离失败等问题，这套结构就是针对这类现场问题做的定向结构优化。

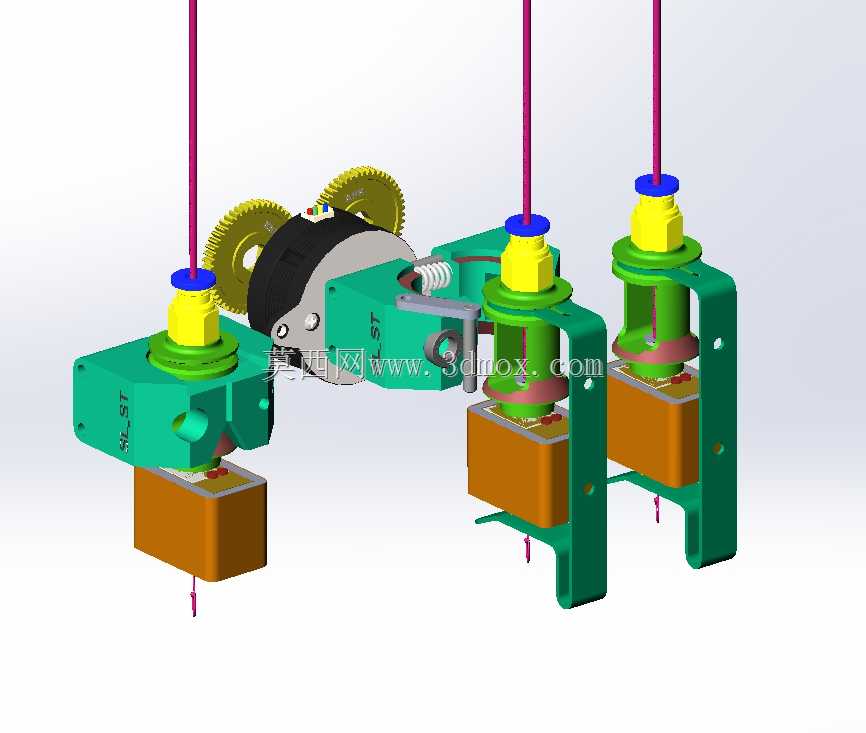

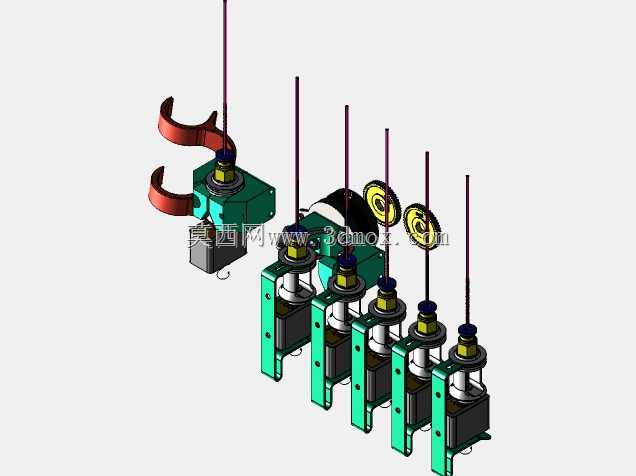

　　从结构功能逻辑来看，整套机构采用三组独立挤出机头并行布置的方案，每个机头都配备独立的加热块、喉管、喷嘴以及耗材进料通道，通过齿轮传动组件驱动安装支架做水平方向的工位切换，切换到位后通过弹簧顶紧的定位结构实现机头的位置锁止，保证喷嘴与打印平台的相对位置精度控制在打印作业允许的公差范围内。每个机头的夹头部分采用分体式锥形锁紧结构，区别于传统整体式夹头接触面积不足、锁紧力不够容易导致耗材打滑的问题，分体式夹头可以拆分为两到三个独立的锁紧瓣，当耗材穿入喉管后，锁紧瓣在顶部压盖的作用下沿锥面收拢，均匀抱紧耗材外壁，既可以保证送料过程中耗材不会出现打滑、偏移，也能在换刀退料的时候，松开压盖即可让锁紧瓣自然张开，减少耗材抽离的阻力，避免耗材断在喉管内部造成堵头故障。

　　设计过程中特意弱化了复杂的运动学联动结构，没有采用多自由度的机械手换刀方案，而是用最简单的直线滑移+齿轮驱动的工位切换逻辑，大幅降低结构的加工难度与装配调试难度，整套结构的零部件大多可以采用常规的机加工或者3D打印工艺制作，不需要特殊的定制加工件，整体制造成本可以控制在很低的水平，同时因为运动环节少，结构的运行可靠性也更高，日常维护只需要定期清理齿轮啮合面的残留耗材碎屑、检查弹簧的顶紧力即可，不需要复杂的校准与维护流程。

　　从安装边界与尺寸适配来看，整套机构的横向安装尺寸适配常规桌面级FDM设备的X轴滑台安装孔位，三个机头的喷嘴中心距按照统一的工位间距设计，切换工位时不需要重新调整Z轴的零点高度，每个机头的加热块采用独立的温度控制回路，可以分别适配不同打印温度的耗材，比如PLA、PETG、TPU以及可溶性PVA支撑材料，不同机头的温度互不干扰，避免了传统换色喷头因为温度不匹配导致的耗材碳化、堵头问题。每个挤出机头的进料端采用标准的快插接头设计，可以直接适配常规的1.75mm或者3mm直径的打印耗材，不需要额外定制进料组件，用户可以根据自己的耗材规格直接替换对应的喉管与喷嘴即可。

　　在实际运行过程中，工位切换的动作由驱动齿轮带动安装板沿导向轴滑移，当目标机头移动到打印工位时，侧面的弹簧定位销会卡入安装板对应的定位孔中，消除传动间隙带来的位置偏差，保证喷嘴的打印位置与软件切片的路径坐标完全重合，不会出现因为工位切换间隙导致的模型错层问题。非工作位置的机头会被抬升到安全高度，避免喷嘴剐蹭已经打印完成的模型表面，每个机头的下方都设置了独立的废料导流槽，换刀过程中流出的熔融耗材会顺着导流槽排出，不会滴落到打印平台或者模型表面造成打印缺陷。

　　夹头部分的结构设计特意做了凿式缺口的补全结构，当夹头锁紧耗材时，缺口部分会刚好贴合耗材的外壁，增大接触摩擦力的同时，不会因为夹头的锁紧力过大导致耗材变形影响送料顺畅度，相比传统的圆孔夹头，这种结构的送料推力可以提升30%左右，即使是打印硬度较高的填充耗材或者软性TPU耗材，也不会出现送料打滑、进料不足导致的打印层厚不均问题。整套结构的走线采用顶部拖链布置，所有的加热线、温度传感器线、风扇线都沿着顶部的安装支架排布，不会在工位切换过程中出现线缆拉扯、缠绕的问题，保证长期运行的线路可靠性。
