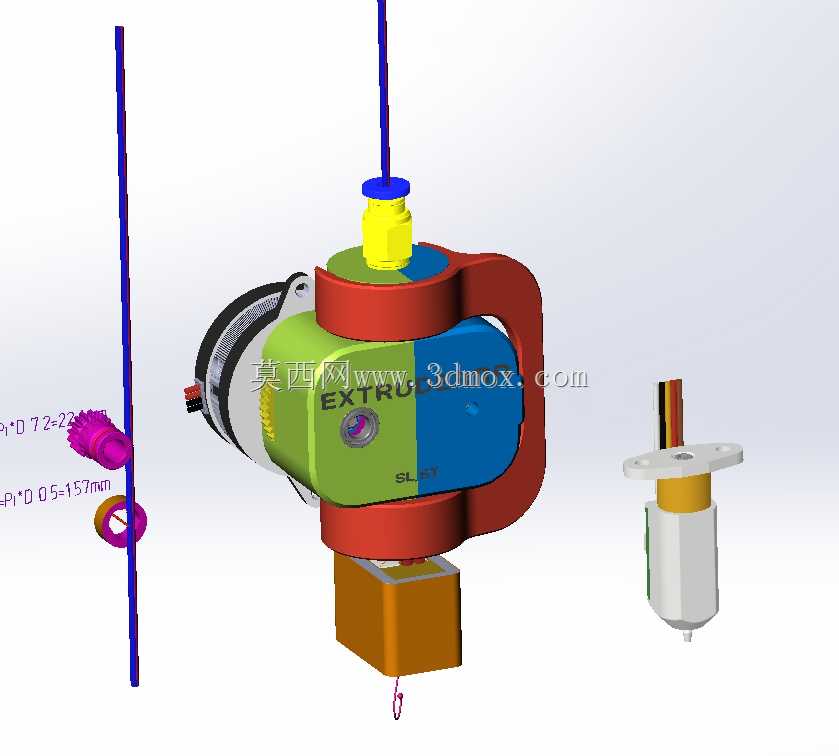

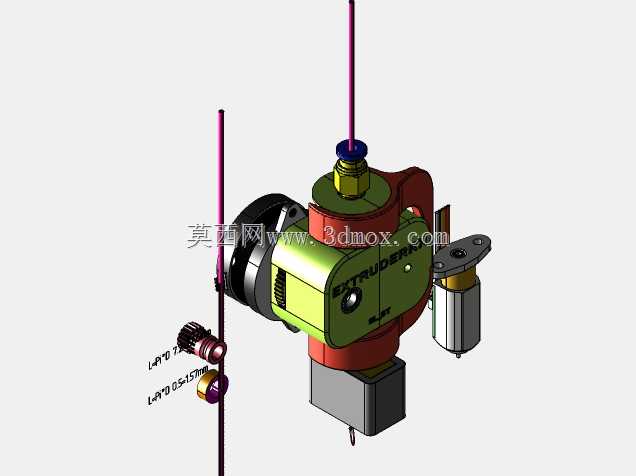

SLU ST挤出机RR7送料挤出结构设计

　　桌面级FDM熔融沉积成型设备的核心送料挤出单元，直接决定耗材输送稳定性、熔融出料均匀度以及长时间打印的成型精度，这款挤出结构针对近端送料场景做了针对性的结构优化，适配常规1.75mm直径的PLA、ABS、PETG等通用热塑性打印耗材，可覆盖绝大多数桌面级3D打印设备的改装与整机装配需求。从实际应用场景来看，这类挤出结构多用于桌面级消费级3D打印机、小型桌面级熔融挤出试验台，以及定制化多色打印设备的单挤出工位，相比远端送料结构，近端布置的挤出轮距离加热熔融腔的路径更短，耗材输送的滞后量更小，在打印柔性耗材比如TPU时，能有效避免耗材弯折卡滞、送料打滑的问题，回抽动作的响应速度更快，可大幅减少打印过程中的拉丝、漏料缺陷。

　　结构设计上，这款挤出单元采用分体式模块化布局，主体承载框架采用C型环抱式结构，将驱动电机安装位、挤出轮传动腔、加热块安装位、散热风道预留位整合在同一框架内，减少了多零件拼接带来的装配累积误差。挤出轮采用带齿面的主动送料结构，配合可调压力的压料组件，可根据耗材硬度调整压合力度，既保证硬质耗材输送时不打滑，也能避免压合力过大将柔性耗材压变形导致的送料不畅。加热块与散热段之间做了明确的热隔离设计，上方预留的散热铝块安装位可匹配常规4010规格的轴流风扇，通过强制风冷将热量阻隔在熔融腔区域，避免热量向上传导导致耗材提前软化膨胀，造成喉管堵塞的常见故障。出料端采用标准螺纹接口，可适配不同口径的黄铜喷嘴、硬化钢喷嘴，满足普通耗材以及碳纤维填充、玻璃纤维填充等耐磨耗材的打印需求，喷嘴的安装定位做了台阶限位，保证喷嘴与加热块的贴合度，减少热传导损失。

　　安装边界方面，这款挤出单元的主体框架横向安装尺寸控制在60mm范围内，纵向从电机安装端面到喷嘴出料端的总高度控制在85mm，安装固定孔位采用标准20mm间距的孔位布局，可直接适配市面上主流的Openbuilds铝型材滑块、X轴滑车安装位，不需要额外做转接件加工。侧面预留的耗材进料口做了导向倒角，进料路径做了抛光处理，减少耗材送入时的摩擦阻力，进料口上方可直接安装标准的快插接头，配合PTFE送料管可兼容远端送料的改装需求。走线位置做了内嵌式的线槽预留，加热棒、热敏电阻、电机的接线可沿着框架侧边的线槽布置，避免打印过程中走线与运动部件干涉。

　　实际装配调试过程中，这款结构的压料臂采用转轴式设计，更换耗材时只需要扳开压料臂即可快速穿入耗材，不需要额外拆卸螺丝，日常维护的操作门槛更低。挤出轮的安装位做了偏心调节结构，可微调挤出轮与从动压轮的中心距，补偿长时间使用后的轮齿磨损量，延长结构的使用寿命。加热块的侧面预留了热敏电阻、加热棒的横向安装孔，采用顶丝固定的方式，加热棒与热敏电阻的拆装更换不需要拆解整个挤出主体，后期维护的便利性更高。针对多色打印的应用场景，这款挤出结构的整体重量控制在180g以内（不含电机），X轴运动时的惯量更小，高速打印时的振动更小，可有效降低打印件表面的振纹，提升成型表面质量。结构上所有的受力部位都做了加厚处理，尤其是C型框架的转角位置做了圆弧过渡加强，避免长时间压合受力导致的框架形变，保证送料压力的长期稳定性。
