SLU ST型挤出机RR7传动结构设计

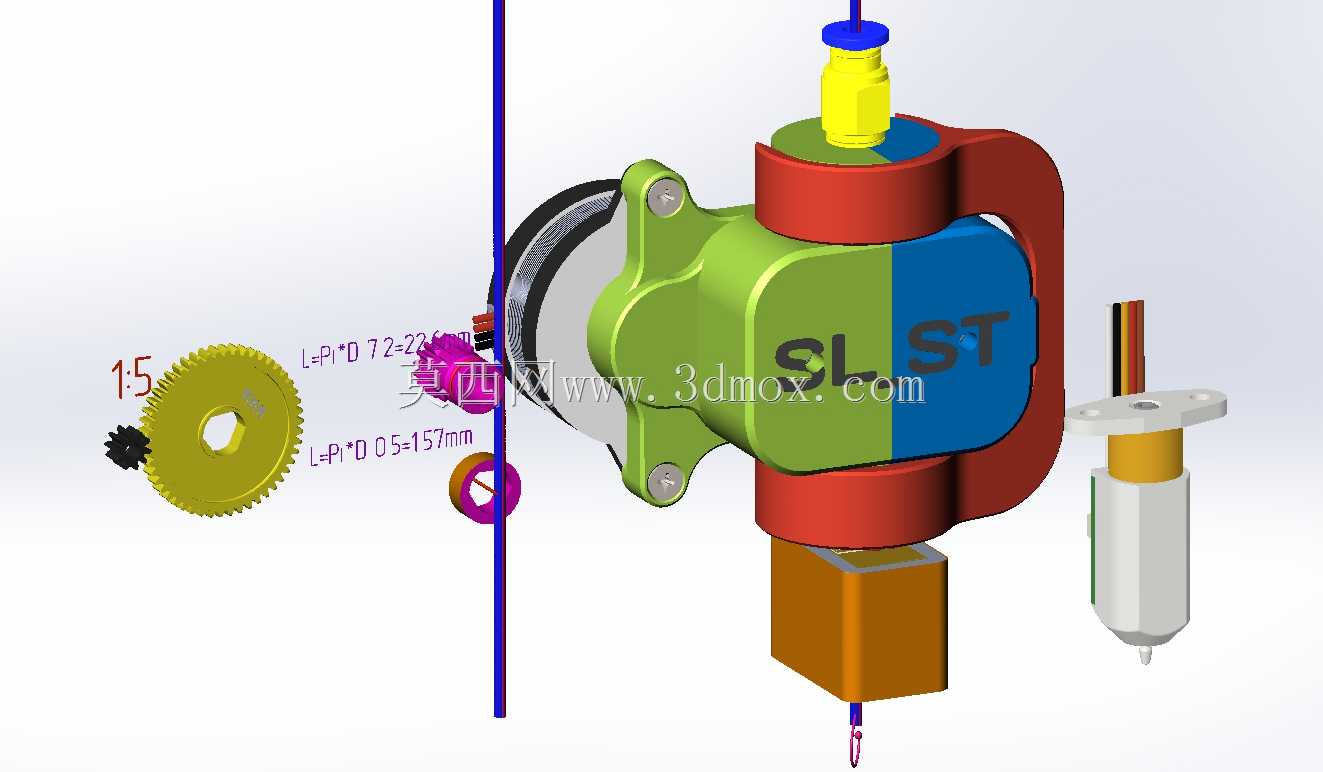

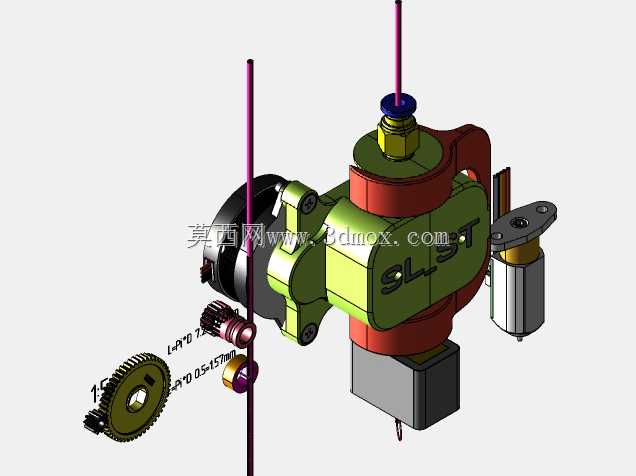

　　本次设计的挤出机构核心围绕熔融沉积成型设备的送丝需求展开，在实际桌面级FDM设备的应用场景中，送丝稳定性直接决定成型件的层间结合强度与表面质量，过往常规齿轮减速挤出结构往往存在传动链冗余、反向回差大、整体安装尺寸偏大的问题，在紧凑结构的近程挤出安装场景下适配性不足。设计过程中首先针对送丝负载做了量化测算，实测引导灯丝的接触周长为1.57mm，模拟电路触发下的送丝轮接触圆工作长度为22.6mm，结合常用PLA、ABS耗材的送丝推力需求核算后发现，常规方案配置的驱动电机扭矩冗余量过大，完全可以选用更小规格的驱动单元来压缩整体体积与重量。基于这个测算结果，设计阶段直接取消了传统结构里的多级齿轮减速传动链，

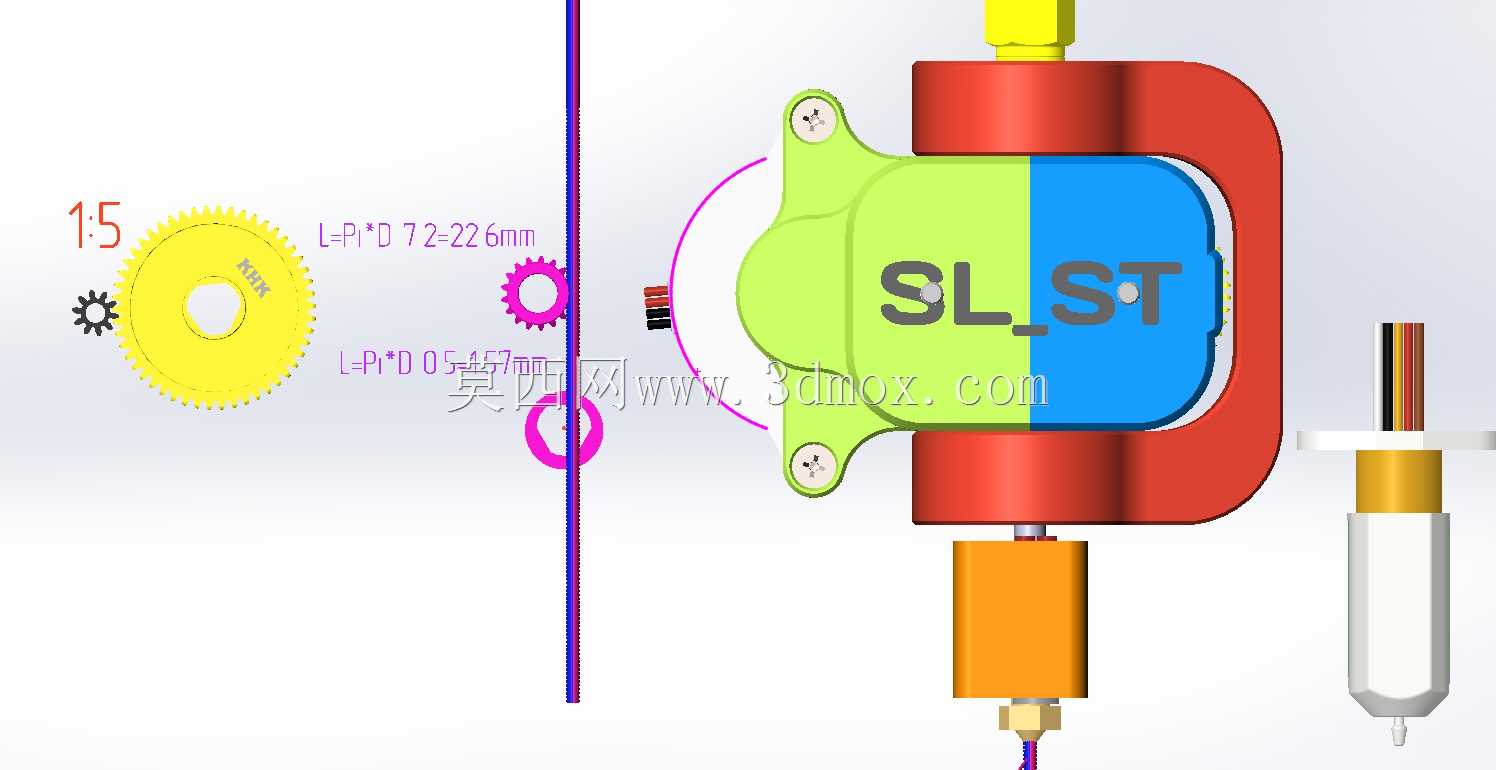

　　将偏心轮传动结构直接集成在运动输出端，省去了中间齿轮啮合带来的回差与传动损耗，同时也减少了齿轮零件的加工与装配公差累积，让送丝的推力输出更线性，在回抽动作时能更快响应，减少拉丝、溢料等成型缺陷。从结构布局来看，主体壳体采用分体式拼接设计，左右半壳通过螺栓紧固，既方便内部传动组件的装配调试，也能在后期维护时快速拆解清理耗材碎屑。顶部预留了标准的快插接头安装位，适配通用的PTFE送丝管接入，可兼容近程、远程两种送丝安装模式；底部预留了加热块与喷嘴的安装接口，安装边界尺寸控制紧凑，可直接适配多数主流桌面级设备的X轴滑台安装孔位，不需要额外做转接件改造。传动端的齿轮参数经过匹配核算，大传动齿轮的分度圆参数对应不同送丝速度需求做了优化，

　　小齿轮直接与驱动电机输出轴配合，偏心轮结构在转动过程中直接驱动送丝压轮做往复压紧动作，相比传统的弹簧压臂结构，压力输出更均匀，不会因为弹簧疲劳出现送丝打滑的问题，同时压轮对耗材的压紧力可以通过偏心轮的偏心距调整，适配不同硬度的耗材送丝需求。侧边预留了电机的走线槽位，驱动电机采用侧装布局，进一步压缩了挤出机构的轴向尺寸，在近程安装时能有效降低X轴运动端的负载重量，提升运动响应速度，减少高速打印时的惯性振纹。结构设计过程中也充分考虑了装配公差的容错空间，各配合面预留了合理的间隙，既避免零件加工误差导致的装配卡滞，也能保证传动过程中没有多余的旷量，送丝步距精度控制在0.01mm级别，能满足高精度模型打印的送丝要求。实际测试过程中，

　　该结构在10-60mm/s的常规送丝速度下推力稳定，回抽响应延迟比传统齿轮减速结构降低40%左右，长时间连续工作时没有出现送丝打滑、跳步的问题，同时整体重量比同规格常规挤出结构降低25%，在高速运动场景下的稳定性表现更优。
