SLU ST挤出机RR7快换式挤出结构设计

　　桌面级FDM熔融沉积成型设备的挤出端，一直是影响打印稳定性、耗材适配范围以及运维效率的核心部件，常规挤出结构在更换不同口径喷嘴、切换不同耗材类型或者清理喉管堵料时，往往需要拆解多组紧固件，重新校准喷嘴与打印平台的间距，不仅耽误生产节拍，反复拆装还容易导致加热块、热敏电阻等易损件的接线松动，带来额外的故障隐患。这套快换式挤出结构，就是针对桌面级设备运维痛点做的定向优化，把挤出端的加热熔融组件、进料喉管、散热段做了模块化拆分，通过侧置的快换锁止结构实现挤出工作端的快速拆装，不需要反复调整Z轴零点，更换整套工作端的时间可以压缩到一分钟以内，适配小批量多材质打印、多口径喷嘴快速切换的作业场景。

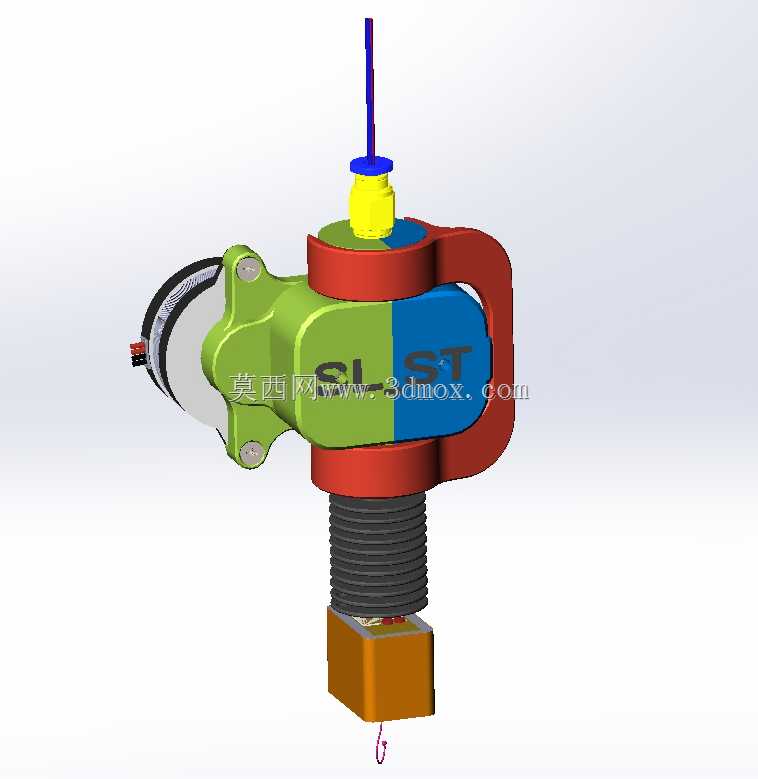

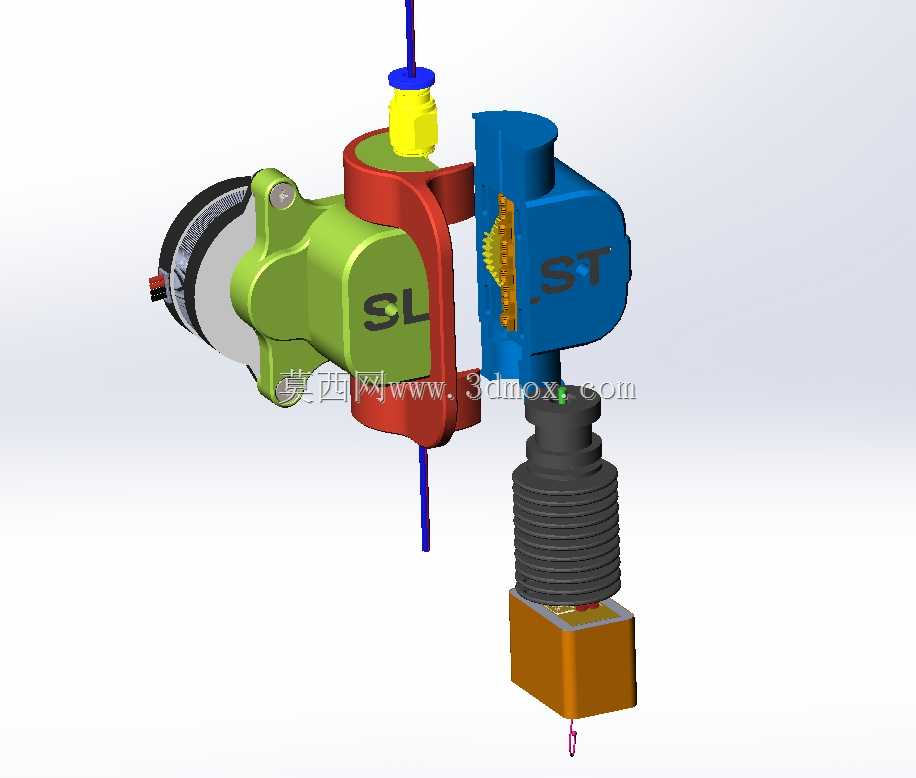

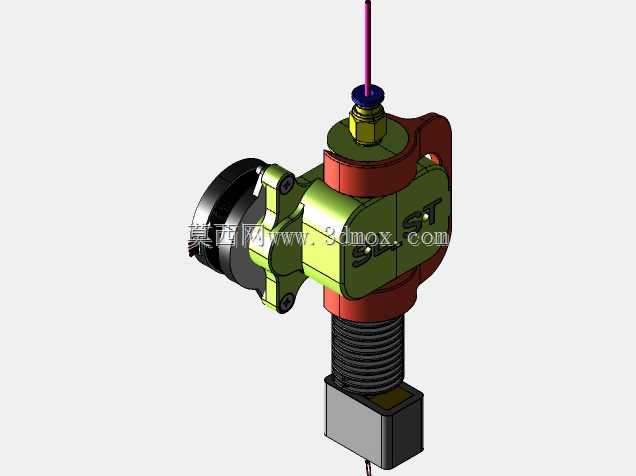

　　从结构布局来看，整套组件沿垂直进料方向做分层设计，最上端是标准的快插进料接头，采用蓝色锁紧帽结构，兼容常规1.75mm直径耗材的PTFE进料管，接头下方设置黄色的隔热过渡段，用来阻断加热块的热量向上传导，避免耗材在喉管上端提前软化膨胀，造成送料阻力增大甚至堵料的问题。中部的主体承载结构采用左右分色的分体式设计，绿色侧为送料齿轮的安装基座，预留了挤出机送料轮的安装位以及弹簧压紧结构的调节空间，蓝色侧为加热块的定位安装面，外部环绕的红色环形结构是快换锁止的握持与锁紧承载圈，表面做了防滑的圆弧过渡，不需要额外工具，手动旋转即可完成工作端的锁止与释放，锁止到位后可以保证加热块与上部散热段、进料通道的同轴度误差控制在0.1mm以内，避免耗材送料过程中出现偏磨、卡滞的问题。

　　下部的加热熔融段采用标准的螺纹连接结构，兼容市面上通用的M6螺纹喷嘴，加热块采用方形导热结构，预留了加热棒与热敏电阻的安装孔位，加热块外侧没有多余的突出结构，减少打印过程中与已成型模型的干涉风险，加热块与上部主体之间设置了隔热垫片，进一步降低热量向送料段的传递效率。侧方伸出的结构是送料驱动的对接接口，快换安装时可以自动与上部的送料齿轮驱动端啮合，不需要额外调整齿轮啮合间隙，保证送料力度的一致性。

　　安装边界方面，整套挤出组件的上部安装法兰采用标准的20mm间距安装孔位，可以直接适配市面上主流的桌面级3D打印机X轴滑台安装位，不需要额外做转接件设计；组件总垂直高度控制在85mm以内，最大径向宽度为62mm，在200mm成型尺寸的设备上安装时，不会占用过多的X轴运动空间，不会导致成型幅面的边缘损失；快换结构的解锁行程为8mm，手动操作时只需要将红色锁圈向下拉动即可释放工作端，操作空间只需要预留侧面30mm的操作余量，不会和设备的机架、线轨等结构产生干涉。

　　实际应用场景中，这套结构除了适配常规PLA、ABS等通用耗材的打印作业，还可以快速更换适配高温耗材的全金属喉管工作端，用来打印PEEK、PC等工程材料，不需要整套更换挤出机总成；在喷嘴出现堵料、磨损需要更换时，也可以直接更换备用的预加热工作端，不需要等待设备冷却，大幅缩短设备的停机维护时间。结构设计过程中，所有运动配合面都做了公差匹配设计，锁止结构的配合公差采用H7/g6的间隙配合，保证多次拆装后依然不会出现卡滞或者松动的问题，进料通道的内壁做了光滑过渡处理，没有台阶或者锐角，避免耗材送料过程中被刮削产生碎屑，造成送料不畅。散热段的结构预留了散热风扇的安装位，可以直接适配4010规格的轴流风扇，对上部喉管位置进行强制风冷，保证耗材在进入加热块之前保持固态，避免出现溢料、堵头的问题。
