SLU ST型挤出机RR7结构设计方案

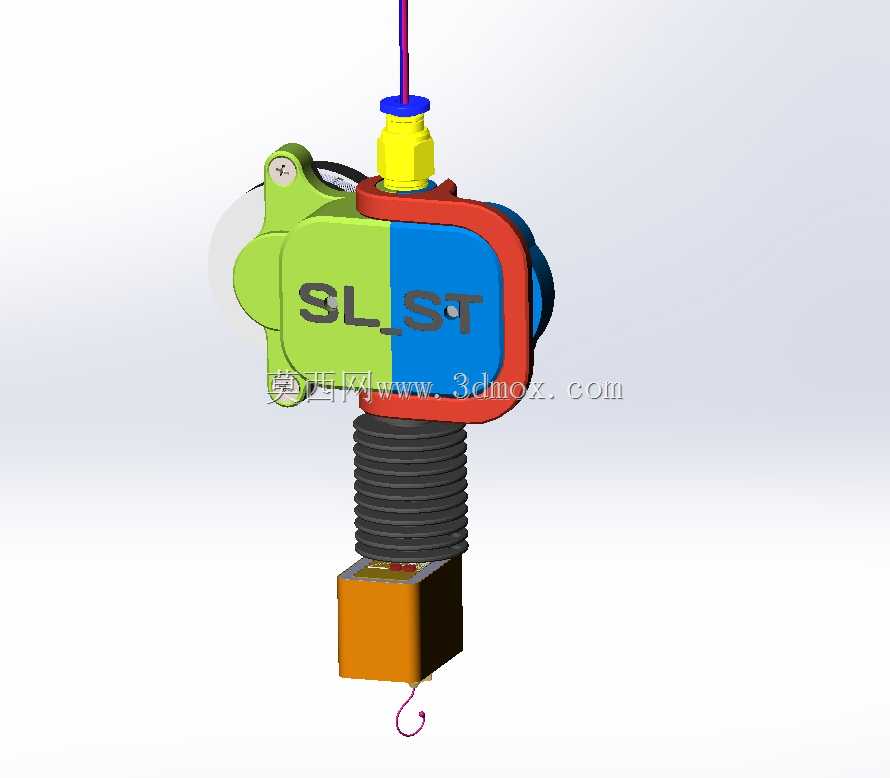

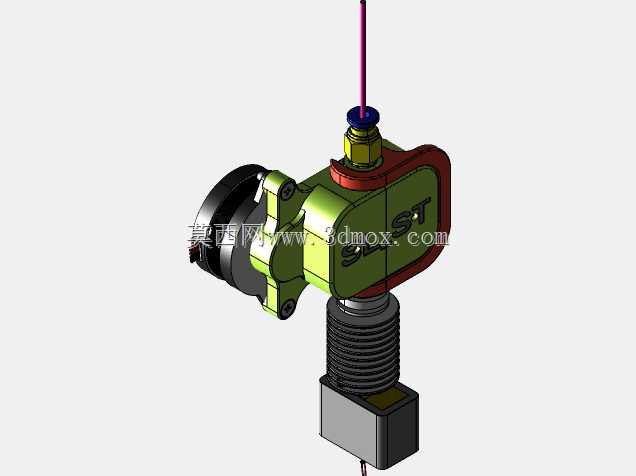

　　这款挤出机构核心面向桌面级FDM熔融沉积成型设备的送料挤出场景，是直接决定耗材推送精度、熔融出料稳定性的核心执行部件，日常作业中承担热塑性耗材的稳定输送、熔融塑化、精准出料的全流程功能，适配PLA、ABS、PETG等多种常规3D打印耗材的加工需求。从结构设计逻辑来看，整体采用分色模块化的壳体布局，绿蓝双色的主体外壳做了对称式分模设计，既方便生产阶段的注塑开模，也能让后期运维时快速拆分壳体，检查内部送料齿轮、压紧机构的磨损状态，无需完全拆解整组部件即可完成常规维护。顶部的进料端采用快插式气动接头结构，对应1.75mm标准直径耗材的导入需求，接头下方设置黄色的定位锁紧块，能够保证耗材进入送料轮时的同轴度，避免耗材偏斜引发的送料卡顿、

　　磨屑堆积问题；接头上方的紫色导向管延伸段，可直接对接远端送料的PTFE导管，兼顾近端直接送料与远端鲍登送料两种安装模式的适配性。主体壳体侧面预留的紧固螺丝位，采用内凹式沉孔设计，安装后螺丝端面不会突出壳体表面，既避免了设备运行过程中螺丝剐蹭周边走线或其他结构件，也能让整体外轮廓更规整，减少安装时的空间干涉。下部的散热段采用环形褶皱式散热鳍片结构，通过增大与空气的接触面积，快速带走加热块向上传导的热量，避免热量上窜导致进料段耗材提前软化膨胀，引发堵头故障；散热段下方连接的橙色加热块，是耗材熔融的核心区域，内部集成加热棒与测温元件安装位，加热块下方预留喷嘴安装螺纹接口，可根据打印需求适配不同口径的挤出喷嘴，满足不同层厚、

　　不同打印速度下的出料要求。从安装边界来看，整组机构的横向最大轮廓控制在60mm范围内，纵向从顶部进料接头端面到下方加热块下端面的总高度控制在120mm以内，安装孔位采用标准的20mm间距龙门架安装孔，可直接适配多数桌面级3D打印机的X轴滑台安装位，无需额外设计转接支架即可完成装配。设计过程中针对送料压力做了专项优化，内部送料齿轮的咬合深度经过反复调校，既能够提供足够的推送力保证耗材稳定输送，不会出现送料打滑导致的出料不足、打印断料问题，也不会因为咬合过深刮下过多耗材碎屑，堵塞送料通道。侧面的压紧调节结构采用外置式拨杆设计，用户在更换耗材或者清理堵头时，无需借助工具即可直接拨动拨杆松开送料轮，快速抽出耗材完成操作，

　　相比传统的螺丝调节式压紧结构，操作效率提升明显。加热块与散热段之间设置了隔热隔离层，能够有效阻断热量的无效传导，既保证加热块的温度稳定性，降低加热元件的功耗，也能避免散热段温度过高影响周边电子元件的正常工作。整组结构的所有零部件都做了圆角过渡处理，没有尖锐的棱角，在装配和维护过程中不会划伤操作人员，同时壳体采用高强度工程塑料材质，兼顾轻量化与结构强度，长期在设备振动环境下工作也不会出现壳体开裂、固定位松动的问题。出料端的加热块做了偏心位置校准设计，保证喷嘴的中心轴线与送料通道的轴线完全重合，避免耗材在熔融段出现偏折导致的出料歪头、打印层厚不均问题。在实际应用场景中，这款挤出机构既可以用于常规桌面级3D打印机的原厂配件替换，也可以用于DIY定制3D打印设备的核心挤出组件选型，稳定的送料结构能够支持最高150mm/s的打印速度下的连续出料，长时间连续作业也不会出现送料失步、堵头断料的问题，适配从个人创客制作到小型批量样件打印的多种使用需求。
