SLU ST型近程挤出送料机构结构设计

　　该挤出送料机构主要适配桌面级FDM熔融沉积成型设备，作为耗材输送与熔融挤出的核心执行部件，直接决定打印过程中耗材进给的稳定性、出丝精度以及成型件的层间结合质量，目前广泛应用于消费级桌面3D打印机、小型工业级FDM设备以及DIY改装打印设备的送料系统升级场景。从实际使用场景来看，这类近程挤出结构将送料齿轮组设置在靠近加热喷嘴的位置，相比远程送料结构大幅缩短了耗材输送路径，能够有效降低柔性耗材（比如TPU、TPE这类软质打印材料）输送过程中的弯折、堵料风险，同时在高速打印、回抽动作执行时能更快响应，减少拉丝、漏料这类常见打印缺陷。

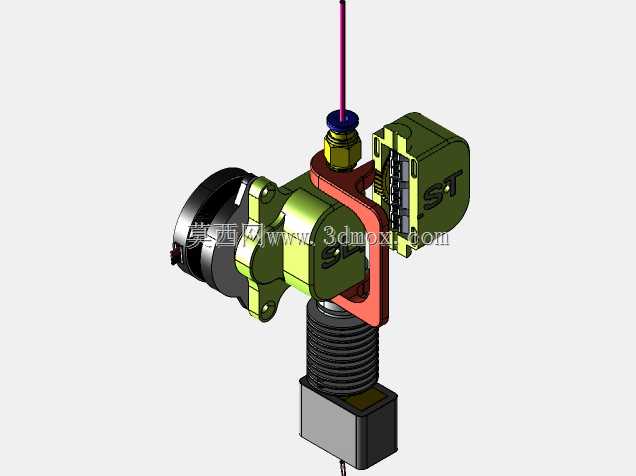

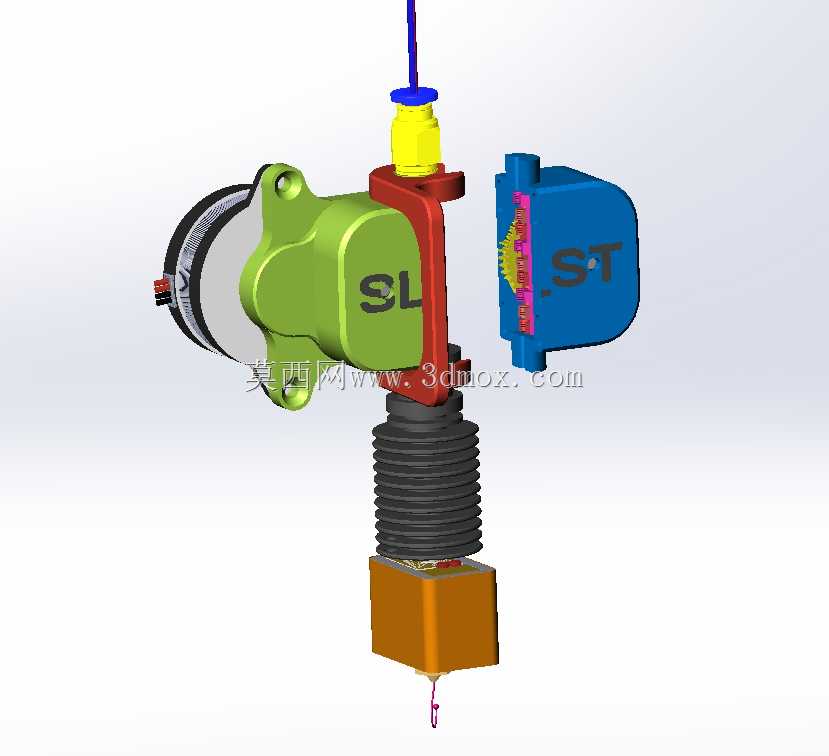

　　从功能模块划分来看，整个机构分为几个独立的功能段：最上端是快插式进料接头，采用标准气动快插接口规格，能够兼容市面上绝大多数1.75mm直径的通用打印耗材，接头处做了锥面导向设计，穿料时无需额外工具即可直接插入耗材，更换耗材时按压接头顶部的弹性卡圈就能快速抽出耗材，日常维护换料的操作门槛很低。进料接头下方是红色的安装固定基座，这个基座同时承担了送料步进电机的安装定位、散热铝块的固定以及整个挤出机构和打印机X轴滑台的连接功能，基座上预留了标准的安装孔位，孔位间距匹配主流2020、2040铝型材滑台的安装尺寸，不需要额外做转接件就能直接固定在常规的直线导轨滑台上，安装边界的适配性做了充分考虑。

　　送料段的绿色壳体内部集成了双齿轮送料结构，相比单齿轮送料的结构，双齿轮能够从两侧同时咬合耗材，送料的推力更大，输送过程中耗材不会出现单侧受力导致的偏磨、打滑问题，即使是长时间连续打印大填充率的模型，也能保持稳定的送料压力，不会出现送料不足导致的层厚不均、缺料断层问题。送料段侧面预留了耗材检测的安装位，用户可以根据自身需求加装耗材断料检测传感器，当耗材耗尽或者断裂时能够及时触发设备暂停，避免打印中途缺料导致的工件报废。

　　蓝色的侧盖是送料齿轮组的压紧调节端盖，端盖和基座之间采用卡扣加螺丝的双重固定方式，日常清理送料齿轮上的耗材碎屑时，只需要拧开固定螺丝就能打开端盖，不需要完全拆解整个挤出机构；端盖上的压紧调节结构可以根据不同耗材的硬度调整送料齿轮对耗材的咬合压力，打印硬质PLA、ABS耗材时可以适当调低压力避免耗材被齿轮压碎变形，打印软质TPU耗材时可以调高压力保证足够的送料推力，适配不同耗材的打印需求。

　　送料段下方连接的是黑色波纹散热管，这个结构一方面是作为散热风道的导流结构，将散热风扇吹出的冷风导向下方的散热铝块，保证喉管位置的温度处于耗材玻璃化转变温度以下，避免耗材在喉管内提前软化膨胀造成堵料；另一方面波纹结构能够隔绝下方加热块的热量向上传递到送料齿轮段，防止送料段温度过高导致耗材软化、送料打滑。散热段下方的铜色方块是加热铝块，内部集成了加热棒和热敏电阻安装孔，采用标准的通用加热元件尺寸，能够适配市面上绝大多数24V/40W加热棒、100K NTC热敏电阻，加热块内部固定有黄铜喷嘴，喷嘴和加热块之间采用螺纹密封连接，更换不同口径的喷嘴时只需要用扳手拧下即可，能够根据打印精度需求更换0.2mm到1.0mm不同口径的喷嘴，兼顾高精度小模型打印和大尺寸模型快速打印的需求。

　　整个机构的外形尺寸控制紧凑，横向最大宽度不超过60mm，纵向从进料接头顶端到喷嘴底端的总高度控制在120mm以内，安装到打印机X轴滑台之后不会和打印平台、机架产生运动干涉，打印过程中X轴运动的负载增量很小，不会因为挤出机构重量过大导致X轴高速运动时出现振动、丢步问题。结构设计上充分考虑了3D打印爱好者日常维护、改装的实际需求，所有易损件都采用标准通用规格，不需要定制特殊配件就能完成更换维修，各个功能模块之间采用模块化拆分设计，单独某一个模块出现故障时不需要整体更换整个挤出机构，只需要替换对应的故障零件即可，后期维护成本很低。在实际打印测试中，该结构能够稳定支持最高180mm/s的打印速度，回抽响应延迟控制在10ms以内，打印柔性耗材时的送料顺畅度相比普通远程挤出结构提升明显，不会出现软料弯折堵在送料管内的问题，同时整个机构的重量控制在180g以内，对X轴运动系统的负载很小，适配绝大多数采用光轴或者直线导轨的桌面级FDM设备。
