SL_ST系列近程挤出送料机构结构设计

　　桌面级FDM成型设备的送料精度，一直是影响制件层间结合力、成型尺寸公差的核心因素，这款近程挤出结构的设计，完全围绕短路径送料的低阻力、高响应特性展开，区别于传统远程送料需要通过长距离聚四氟乙烯导管输送耗材的方案，该结构将挤出驱动轮、散热段、加热熔融段、喷嘴集成在同一安装支架上，耗材从进入驱动轮到从喷嘴挤出的路径长度控制在极短范围内，能大幅降低柔性耗材（比如TPU、TPE这类软质弹性材料）送料过程中的弯折、堆料风险，同时提升回抽动作的响应速度，减少打印过程中的拉丝、溢料缺陷。

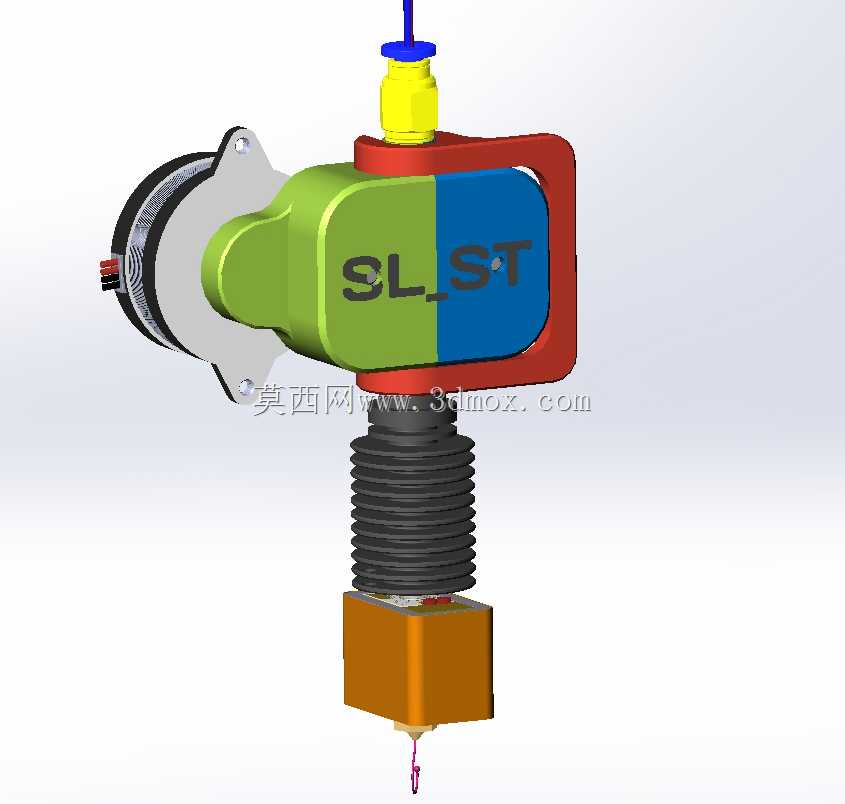

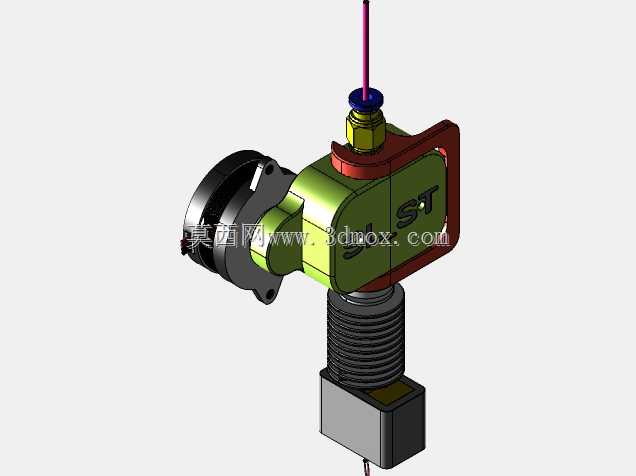

　　从结构布局来看，驱动端采用侧置安装的步进电机配合双轴承固定的挤出齿轮，齿轮齿形经过优化，咬合耗材时不会出现过度切削导致的耗材碎屑堆积问题，挤出轮与压料臂的间隙可通过顶部的调节旋钮微调，适配1.75mm直径的不同硬度耗材，压料臂内置的扭簧能提供稳定的压紧力，避免高速送料时出现打滑丢步的情况。散热段采用多鳍片铝合金结构，配合侧置的散热风扇形成定向风道，能快速带走加热块向上传导的热量，保证耗材在进入熔融腔之前保持固态，避免出现提前软化导致的堵头问题，散热段与加热块之间设置了不锈钢隔热喉管，进一步阻断热传导路径，降低冷端的温度负荷。

　　加热熔融段采用标准的铝合金加热块结构，内置加热棒与热敏电阻，可实现最高260℃的稳定温度控制，能够兼容PLA、ABS、PETG、TPU等多种常用3D打印耗材，喷嘴采用可快拆的螺纹连接结构，用户可根据打印精度需求更换0.2mm到0.8mm不同内径的喷嘴，无需拆解整个挤出机构。顶部的进料口采用快插式气动接头设计，耗材插入即可自动锁紧，更换耗材时只需按压接头外圈即可快速拔出，操作便捷。

　　安装边界方面，整个挤出机构的安装法兰采用标准的20mm间距孔位设计，可直接适配市面上主流的桌面级FDM打印机X轴滑台安装位，整体横向宽度控制在65mm以内，不会在X轴运动过程中与设备框架、打印平台产生干涉，纵向总高度从安装法兰面到喷嘴尖端的距离为92mm，预留了足够的调平余量，可适配最大打印高度300mm以上的成型平台。机构整体的运动部分重量经过优化，在保证结构强度的前提下，外壳部分采用轻量化的工程塑料材质，降低X轴运动时的惯量，能有效提升高速打印时的运动稳定性，减少打印件表面的振纹。

　　在实际应用场景中，这款挤出机构既可以用于全新桌面级3D打印机的整机装配，也可以作为改装配件用于老旧机型的近程挤出升级，尤其是在打印柔性耗材、大流量高速打印的工况下，相比传统远程挤出结构，送料精度可提升30%以上，回抽响应延迟降低60%，能够有效支撑150mm/s以上的高速打印需求。结构设计上充分考虑了日常维护的便捷性，拆解散热段、清理喉管残留耗材时，只需拧下两颗固定螺丝即可完成操作，不需要复杂的工装工具，加热块的接线端采用标准化的接插件连接，更换加热棒或热敏电阻时无需重新焊接，降低了后期维护的时间成本。

　　流道设计上，熔融腔的内壁做了光滑抛光处理，减少耗材流动时的阻力，流道从喉管到喷嘴的过渡段采用锥形收敛设计，能让耗材在熔融后均匀加压，从喷嘴挤出时出料更顺畅，避免出现出料粗细不均导致的打印层厚不一致问题。压料臂的开合角度设置为45度，更换耗材时可以完全打开，方便清理挤出轮上附着的耗材碎屑，也能在出现堵头时快速疏通进料路径。整个机构的走线采用内置式线槽设计，电机线、风扇线、加热线都沿着支架内侧排布，不会在运动过程中与其他部件产生剐蹭，也避免了走线杂乱影响设备整体外观的问题。
