输送机配套KISTLER运动控制模块结构设计

　　做产线集成项目的结构工程师大多有过类似经历：给输送线和多台工业机器人做协同控制时，选到的控制终端要么安装尺寸和现有电控柜预留位不匹配，要么操作界面的可视角度不符合现场工位的观察需求，要么接线端的布局和柜内走线方向冲突，最后不得不额外做转接支架、修改柜内开孔，平白增加不少现场调试的工作量。这款面向输送机与机器人协同系统的运动控制模块，在结构设计阶段就充分考虑了车间现场的实际安装与使用需求，从外壳防护、安装边界到交互布局都贴合产线集成的实际工况。

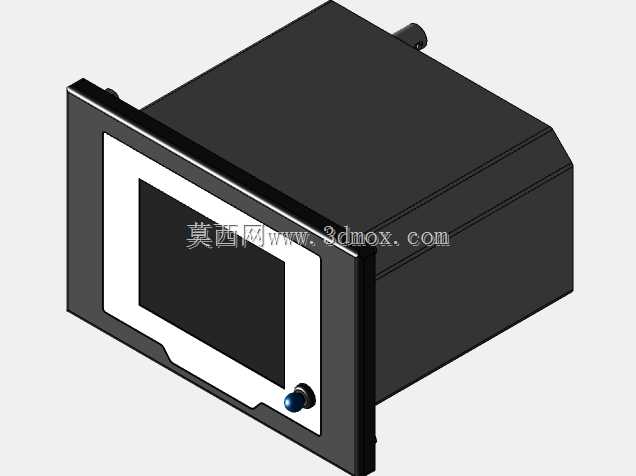

　　从外形结构来看，这款控制模块采用嵌入式安装的主流设计思路，前面板为带安装法兰边的矩形结构，法兰边厚度控制在3mm左右，嵌入电控柜或者操作站面板后，可通过法兰边上的预留安装孔配合卡扣或者螺丝完成固定，不需要额外设计复杂的转接构件。面板主体采用黑白撞色的分层设计，外层黑色边框做了微小的圆角过渡，避免安装和维护过程中尖锐边角划伤操作人员，中间的白色内嵌区域用来承载显示区域与操作控件，视觉层次清晰，操作人员在车间照明环境下能快速定位显示区域。显示区域占据了面板的核心位置，屏幕做了内凹处理，外层预留了透明防护面板的安装位，可适配钢化玻璃或者亚克力防护板，避免车间内的金属碎屑、飞溅的切削液直接损伤屏幕表面，适合焊接、装配、物流输送这类存在少量飞溅物、粉尘的生产场景。屏幕右下角设置了独立的实体操作按钮，按钮采用凸起的圆弧造型，表面做防滑纹理处理，操作人员佩戴劳保手套时也能准确触发，不会出现触屏操作在戴手套时灵敏度不足的问题。

　　在安装边界的设计上，这款模块的主体盒体深度控制在120mm以内，对于大部分标准电控柜来说，这个深度不会和柜内布置的PLC、继电器、接线端子排产生空间干涉，盒体侧面预留了标准的接线航插安装位，接口方向统一朝向盒体下方，现场接线时线缆可以顺着柜内走线槽直接排布，不需要做多余的弯折，能有效减少线缆折损带来的信号传输故障。盒体的上下表面设计了均匀分布的散热格栅，格栅采用斜向开孔的结构，既能保证内部控制电路板的空气流通散热，又能避免上方掉落的金属碎屑、灰尘直接落入盒体内部，降低电路故障的概率。

　　从实际应用场景来说，这类控制模块主要部署在输送线与工业机器人协同作业的工位旁，比如物流分拣线的机器人码垛工位、汽车零部件产线的机加工上下料工位、家电装配线的机器人拧紧紧固工位，操作人员可以通过模块的显示屏实时查看输送线的运行速度、机器人的轴坐标位置、当前工位的工件计数、设备故障报警代码等核心运行参数，也可以通过配套的操作按键完成手动模式下的输送线点动控制、机器人单轴运动调试、运行参数微调等操作，不需要跑到总控室就能完成现场的常规调试与故障排查，能大幅缩短产线异常的处理时间。

　　在结构细节的处理上，这款模块的前面板防护等级可以达到IP54的标准，面板和柜体接触的位置预留了密封橡胶条的安装槽，安装后橡胶条被压紧在面板和电控柜板材之间，能有效阻挡车间内的粉尘、清洁时的飞溅水渍进入模块内部，适合车间日常的清洁维护场景。屏幕的显示界面采用高对比度的绿色荧光风格显示，在车间强光或者弱光环境下都能清晰辨识参数内容，不会因为环境光线的变化导致操作人员读错参数。模块整体的结构件全部采用阻燃ABS工程塑料材质，重量轻且具备足够的结构强度，安装后不会因为设备长期运行产生的振动出现松动、变形的问题，盒体内部预留了电路板安装柱的位置，不同配置的控制板可以通过调整安装柱的位置完成适配，不需要重新开模制作外壳，能有效降低产品的衍生开发成本。

　　很多工程师在选型这类控制模块时，往往只关注通讯协议、IO点数这些电气参数，忽略了结构安装尺寸、操作布局、防护性能这些和现场使用直接相关的结构要素，最后导致设备到现场后安装困难、操作不便。这款模块的结构设计完全从现场集成的实际需求出发，不管是嵌入式安装的尺寸匹配、操作控件的布局，还是散热、防护的细节处理，都贴合工业现场的使用工况，不管是新做产线的电控柜设计，还是旧产线的控制终端升级改造，都能直接适配安装，减少现场改造的工作量。
