巴鲁夫双通道可编程数显测控装置

　　这款巴鲁夫BAE PD-VS-002双通道可编程显示装置，是工业现场传感信号采集与可视化测控的常用终端部件，日常多配套各类位移、压力、流量类工业传感器使用，在自动化产线工位状态监控、液压系统参数采集、物流分拣工位位置检测、机床加工过程参数反馈等场景中应用广泛，能够将传感器输出的模拟量、脉冲量信号转换为直观的数字读数，同时支持通过内置逻辑输出控制信号，联动执行机构完成阈值触发、超限报警、工位联锁等动作，无需额外配置独立的数显转换模块，可有效简化现场测控回路的布线复杂度。

　　从结构设计来看，该装置采用标准面板嵌入式安装结构，壳体采用阻燃ABS工程塑料注塑成型，正面做了哑光防眩光处理，避免车间强光照射下产生反光干扰读数，整体外形为方正的立方体结构，安装卡扣设置在壳体顶部，适配常规工业电控柜的标准面板开孔尺寸，安装时仅需将装置从面板正面推入开孔，将顶部的弹性卡扣卡紧在面板内侧即可完成固定，无需额外螺丝紧固，拆装维护十分便捷，安装后正面与电控柜面板齐平，不会突出过多占用柜外操作空间，壳体后部预留了接线端子排的安装空间，整体深度适配常规厚度的电控柜安装需求，不会与柜内的线槽、导轨部件产生干涉。

　　正面的显示区域采用上下双排高亮数码管布局，每排可显示六位数字，上排通常显示第一通道的实时测量值，下排对应第二通道的测量参数，数码管采用红、绿两种不同发光颜色区分通道，操作人员在距离面板3-5米的常规操作位置即可清晰读取数值，即使在车间照明条件一般的环境下也不会出现读数模糊的问题。显示区域下方的操作按键采用分区布局，不同功能的按键使用蓝、黄、青、灰四种不同颜色做区分，其中蓝色按键为通道选择与参数移位按键，黄色按键为数值调整与确认按键，青色按键为模式切换按键，灰色按键为功能返回按键，每个按键表面都做了凸起的方向标识或功能标识，操作人员佩戴劳保手套也可准确按压操作，按键的触发力度设置在适中区间，既不会因为车间设备振动产生误触发，也不会因为按压力度过大影响操作手感，按键下方的电路板做了防尘密封处理，可适配多粉尘、轻度油污的工业现场环境，避免粉尘进入按键缝隙导致接触不良。

　　在功能设计上，该装置支持双通道独立参数配置，每个通道都可单独设置输入信号类型、量程范围、小数点位置、报警阈值、输出逻辑等参数，两个通道之间可独立工作也可设置联动逻辑，比如可设置两个通道的数值差值超限触发报警，满足差压检测、双向位移测量等特殊场景的使用需求。装置内置的可编程逻辑支持用户通过面板按键直接完成参数设置，无需连接上位机进行程序烧录，参数设置完成后可自动存储在非易失性存储器中，即使现场突然断电，已设置的参数也不会丢失，重新上电后可直接进入工作状态，无需重复配置。装置的接线端子采用插拔式结构，接线时可将端子排拔下完成压线后再插回装置，大幅提升现场接线的效率，端子旁印有清晰的通道标识、电源标识、输出接口标识，接线时无需反复查阅说明书即可完成正确接线，减少接线错误导致的设备调试问题。

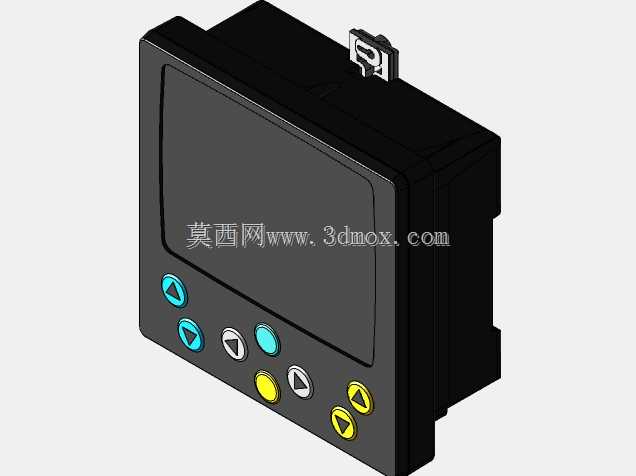

　　从建模还原的角度来看，该模型完整还原了装置的所有外观细节，包括壳体的分型线、安装卡扣的弹性结构、按键的凹凸造型、数码管的显示区域轮廓、后部接线端的结构特征，所有尺寸均按照实物的实际安装尺寸进行1:1还原，可直接用于电控柜的面板开孔布局设计、虚拟调试场景的设备装配仿真，设计人员在进行电控柜三维布局时，可直接调用该模型验证开孔尺寸是否匹配、装置安装后与周边按钮、指示灯的间距是否符合操作规范、装置后部的接线空间是否满足线缆弯曲半径要求，有效减少现场安装时出现的尺寸干涉问题，缩短电控柜的设计与调试周期。
