近程送丝3D打印挤出机构结构设计

　　这套挤出机构是面向桌面级FDM熔融沉积成型设备开发的近程送丝挤出组件，核心适配1.75mm直径的常规热塑性打印耗材，目前在桌面级DIY改装设备、小型工业级FDM设备的挤出端升级场景中应用十分广泛，相比传统远程送丝结构，它的送丝响应延迟更低，回抽动作的精度更高，能有效减少打印过程中的拉丝、漏料缺陷，尤其适配TPU、TPE这类柔性耗材的稳定输送，不会出现远程送丝管内耗材弯折堵料的问题。从功能特性上看，这套机构整合了送丝驱动、耗材导向、热端衔接、散热隔断几个核心功能模块，送丝驱动部分采用减速步进电机直连送丝齿轮的结构，送丝齿轮的齿形做了圆弧过渡处理，咬合耗材时不会刮削下过多耗材碎屑，同时送丝压臂的压力可以通过侧边的调节旋钮微调，

　　针对不同硬度的耗材可以匹配不同的压紧力，既保证硬质PLA、PETG耗材输送时不打滑，也能避免柔性耗材被压溃变形导致送丝阻力陡增。设计思路上，整个机构做了高度集成化的布局，将步进电机、送丝轮组、散热铝块、喉管冷却风道都整合在极小的安装空间内，整体的安装基准面做了统一的平面度处理，和X轴运动滑台的连接采用标准的20mm间距孔位，能直接适配市面上主流的Openbuilds铝型材滑台、线性导轨滑台的安装接口，不需要额外做转接件。散热部分做了分区隔断设计，送丝轮组所在的冷端区域和下方热端熔融区之间用薄壁不锈钢喉管做隔热，同时冷端的散热铝块搭配独立的轴向风道，能持续带走冷端的热量，保证耗材进入喉管前始终保持固态，

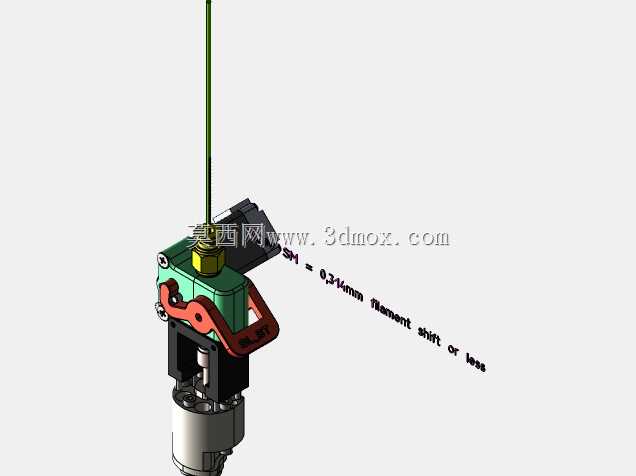

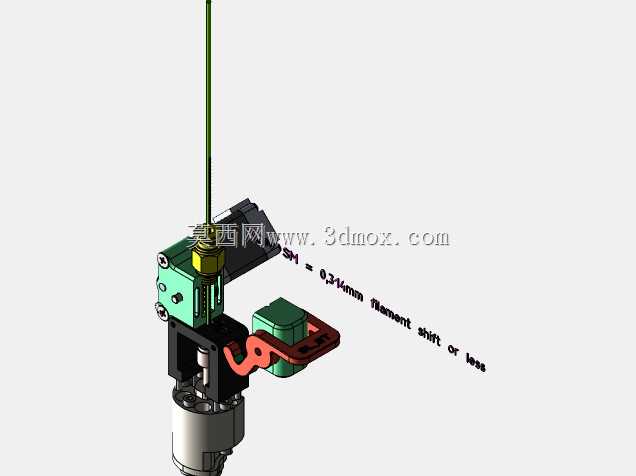

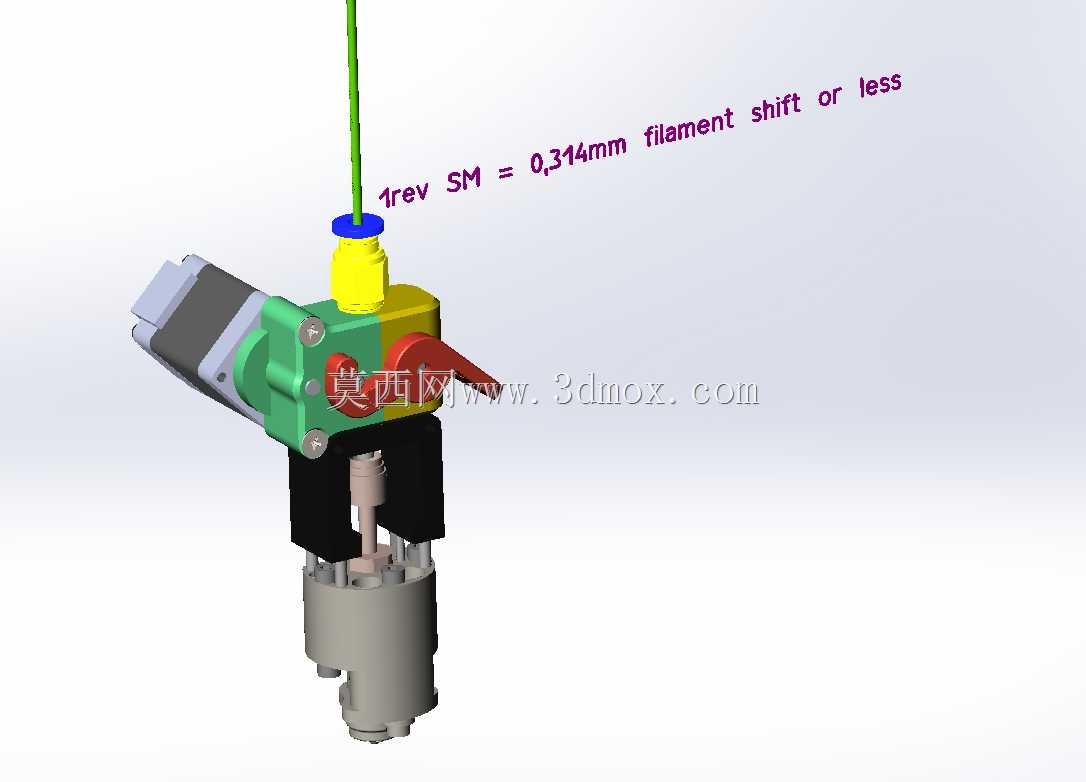

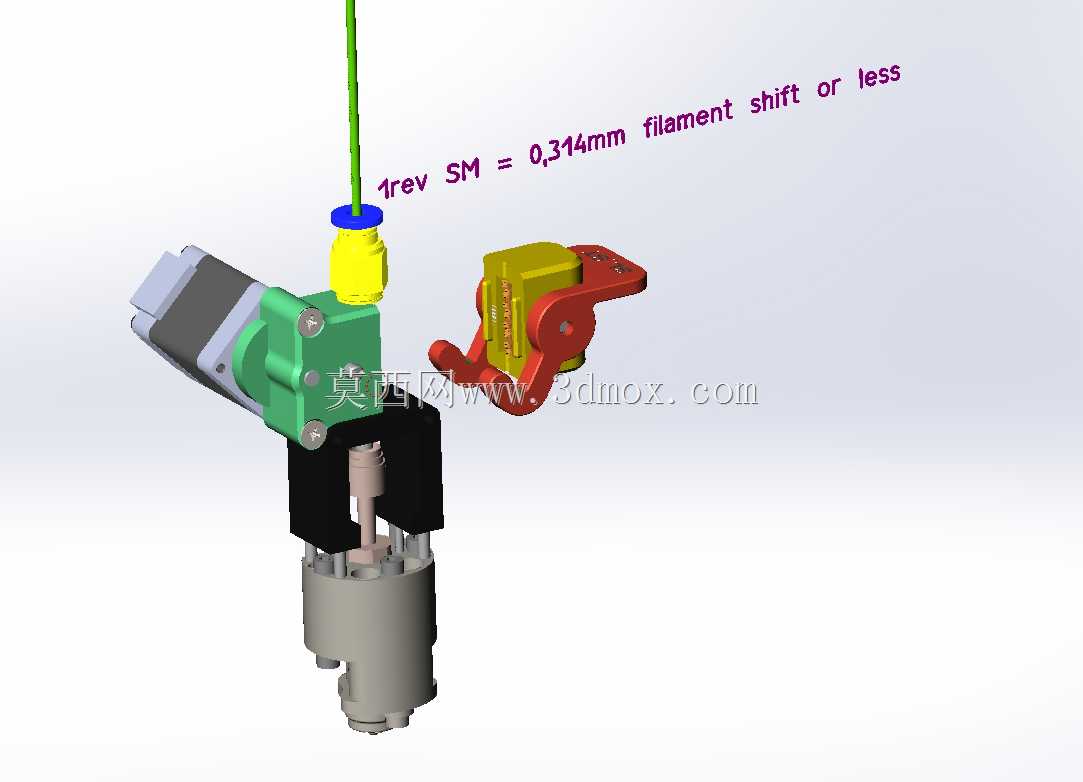

　　避免出现耗材提前软化膨胀堵在喉管内的“堵头”故障。从安装边界尺寸来看，整个机构的横向最大宽度不超过60mm，纵向从安装基准面到最下端喷嘴的总高度控制在85mm以内，送丝路径的总长度从耗材导入孔到喷嘴尖端不到40mm，这个极短的送丝路径能让送丝动作的响应速度控制在毫秒级，打印时执行回抽指令的误差能控制在0.1mm以内，和图中标注的每转送丝位移0.314mm的参数匹配，配合1.8°步距角的减速步进电机，能实现0.01mm级别的送丝精度控制。耗材导入接口采用标准的快插式气动接头，能直接连接4mm外径的PTFE送丝管，不管是做近程直连还是临时接远程送丝做备用方案都能快速切换，机构上的走线槽做了内嵌式设计，电机线、加热棒线、

　　热敏电阻线都能顺着机构侧边的走线位固定，不会在X轴往复运动时和其他部件发生剐蹭干涉。实际使用场景中，这套机构可以直接替换原有桌面级打印机的远程挤出头，改装后打印柔性耗材的成功率能从原来的不足40%提升到95%以上，同时因为送丝阻力更小，步进电机的负载更低，长时间连续打印的电机温升能控制在20K以内，不会出现电机过热丢步导致的送丝不足、打印层厚不均的问题。机构的易损件都做了快拆设计，送丝齿轮、压臂轴承、喉管这些需要定期维护的部件都不需要完全拆解整个机构就能单独更换，日常维护时只需要松开压臂的固定螺丝就能清理送丝轮上附着的耗材碎屑，整个维护过程不超过5分钟，适合长时间连续运行的打印作业场景。在结构强度方面，整个机构的主体受力部分采用玻纤增强尼龙材质打印成型或者铝合金CNC加工，既保证了安装精度的刚性，也控制了整体的运动重量，整个挤出头的总重量控制在180g以内，能有效降低X轴运动的惯量，让X轴的高速运动启停更平稳，不会因为运动部件过重导致打印件表面出现振纹。
