NEMA8规格紧凑型SLU ST挤出送料机构

　　桌面级FDM成型设备的送料挤出环节，直接决定了丝材输送的稳定性与成型件的尺寸精度，这款适配NEMA8规格步进电机的挤出送料结构，针对小尺寸装机场景做了全链路的结构优化，解决了传统近程挤出结构占用空间大、传动回差大、送料步进精度不足的痛点。从实际装机场景来看，这类挤出结构多用于紧凑型桌面FDM设备、便携型3D打印装置、小型教育类打印终端，安装位置紧邻打印热端，缩短了丝材从送料轮至熔融腔的输送路径，大幅降低了柔性耗材输送过程中的弯折阻力，也减少了远程送料常见的送料滞后、回抽拉丝问题。

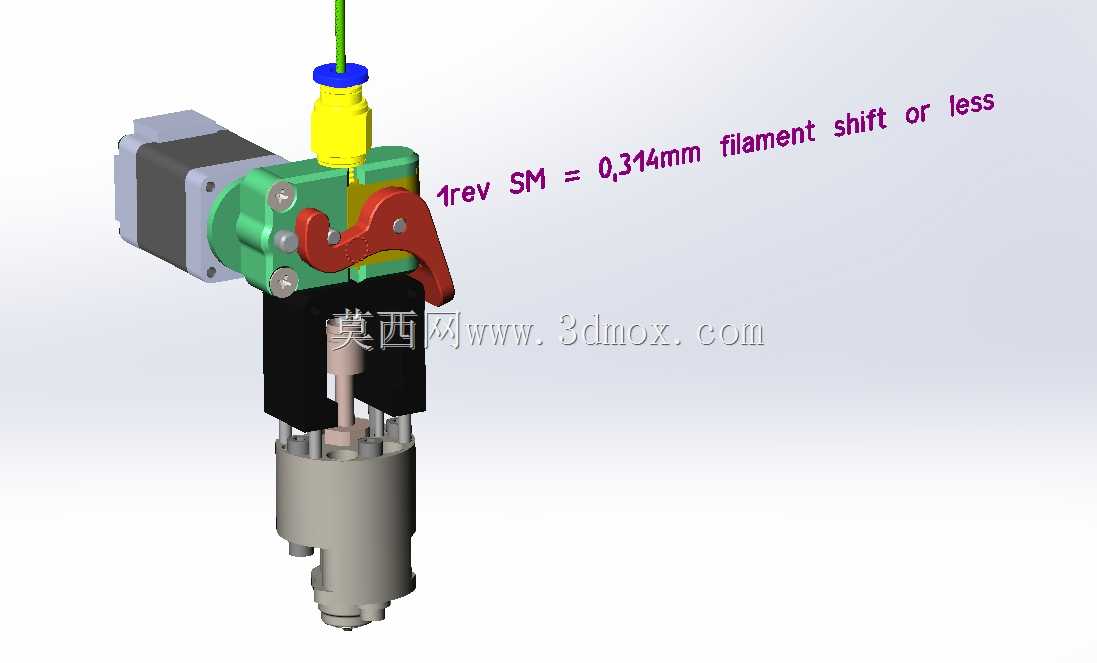

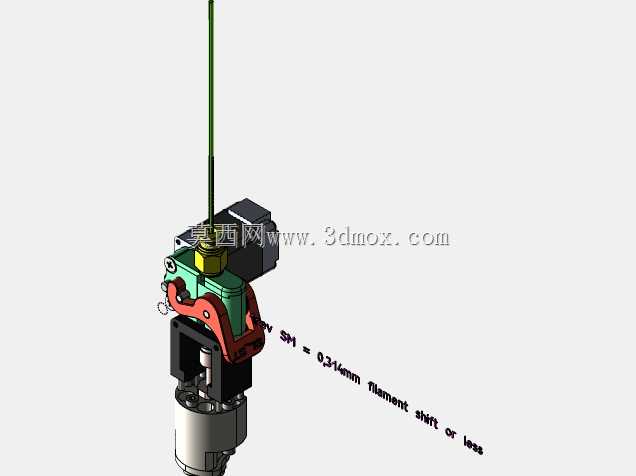

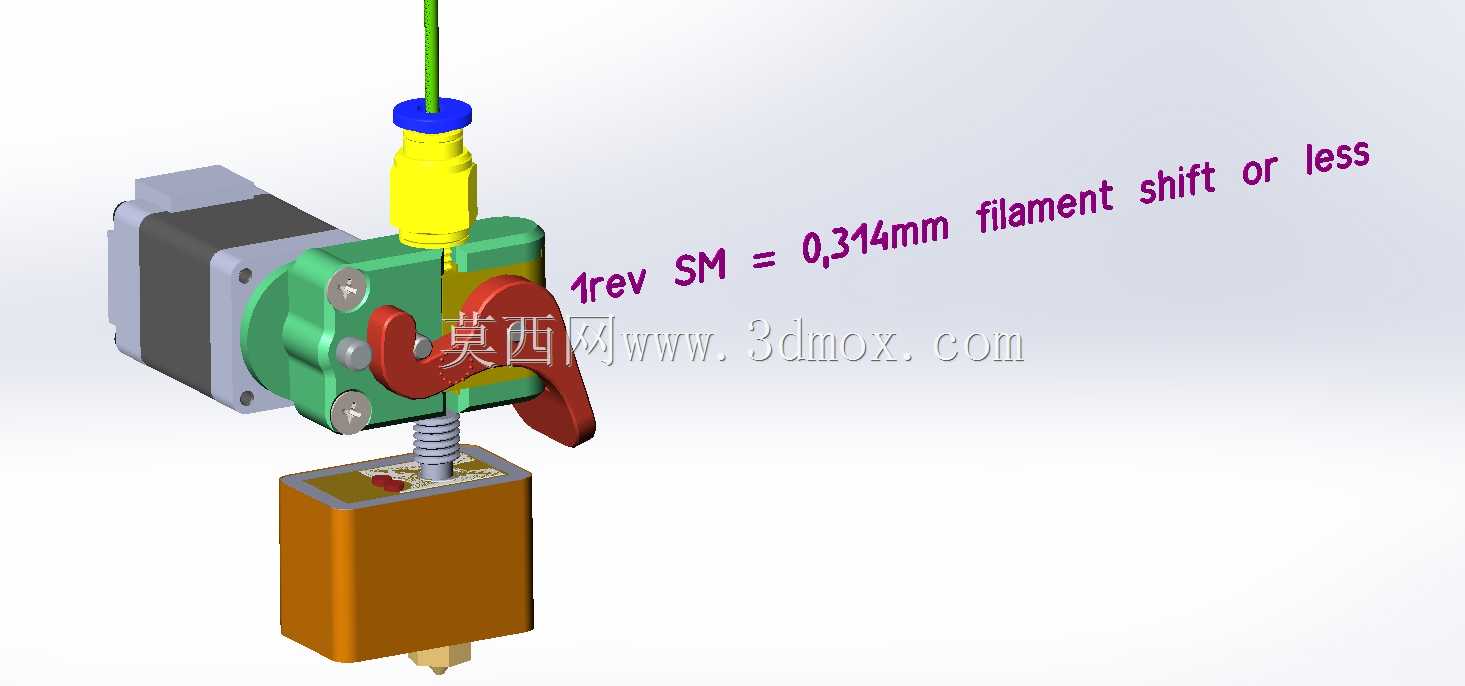

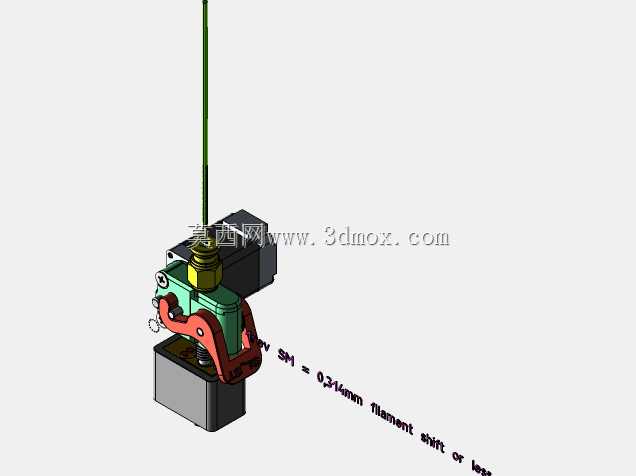

　　结构设计上，该机构采用单步进电机直驱送料轮的传动方案，送料压臂采用红色高强度耐磨合金材质，通过枢轴结构固定在主体安装座上，压合间隙可通过侧边的紧固件做微调，适配1.75mm直径的常规打印丝材，每一圈电机步进对应的丝材进给量为0.314mm，送料分辨率足够支撑0.05mm层厚的高精度打印需求。主体安装座采用绿色硬质铝合金加工而成，既保证了安装基准的结构刚性，又控制了整体组件的重量，避免近程挤出组件过重导致的X轴传动负载过大、打印头定位偏移问题。丝材导入端采用黄蓝配色的快插式导向接头，可直接对接标准PTFE送料管，接头内部做了倒角导向处理，避免丝材穿入时出现卡滞、刮削丝材表层的问题。

　　安装边界层面，该机构的安装孔位完全匹配NEMA8步进电机的端面安装标准，电机输出轴直接与送料轮做同轴连接，省去了中间齿轮传动环节，从根源上消除了齿轮啮合带来的传动背隙，送料动作的响应速度更快，回抽动作的执行精度更高。组件整体的径向尺寸控制在极小范围内，安装时不会与打印设备的X轴导轨、限位开关、散热风道等周边部件产生干涉，挤出组件下方预留了标准热端安装位，可直接适配螺纹连接的常规E3D系列热端，也可根据装机需求转接其他规格的熔融腔组件。送料轮采用齿面淬硬处理的金属滚轮，齿形做了圆弧过渡设计，压合送料时既能提供足够的摩擦力带动丝材进给，又不会因为压合力过大刮伤丝材表层，避免送料过程中产生的碎屑进入送料轮齿隙导致的送料打滑问题。

　　从实际使用的工况适配来看，该结构可兼容PLA、ABS、TPU、PETG等多种常用打印耗材，压臂的压合力可根据耗材的硬度做对应调整，打印柔性耗材时适当降低压合力，避免软质耗材被压轮挤压变形导致的送料不畅，打印硬质耗材时可适当调高压力，保证高速打印时的送料扭矩足够。机构的走线位置做了预留空间，电机接线、热端加热线、热敏线均可沿着安装座侧边的走线槽排布，避免打印头运动过程中线路剐蹭打印件或者设备框架。散热结构上，安装座预留了散热片安装平面，可直接贴装铝制散热片为送料段丝材降温，避免热端热量向上传导导致送料段丝材提前软化、出现堵头问题。整个组件的装配逻辑采用模块化设计，所有零部件均可快速拆解维护，送料轮磨损、压臂弹性衰减时无需更换整个组件，仅需替换对应损耗件即可，大幅降低了设备后期的维护成本。
