高精度低滑移SLU ST挤出送料机构

　　该送料挤出机构主要面向熔融沉积型3D打印设备的耗材输送场景，核心作用是将热塑性丝材以稳定可控的推送力送入加热熔腔，保障打印过程中丝材进给量的精准度，避免出现送料打滑、挤出量不足、层厚不均等常见打印缺陷。从实际应用反馈来看，这类双轮夹持式挤出结构在柔性耗材、高填充改性耗材的输送场景中适配性更强，相比单臂压合的挤出结构，能有效降低耗材弯折、卡滞的概率，适配PLA、ABS、TPU、PETG等多种常用3D打印耗材的进给需求。

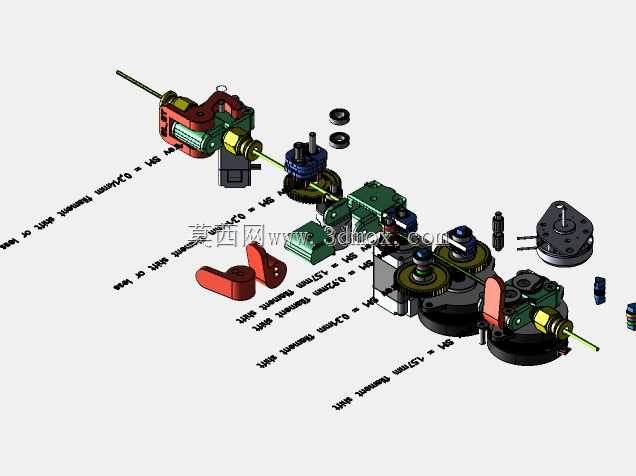

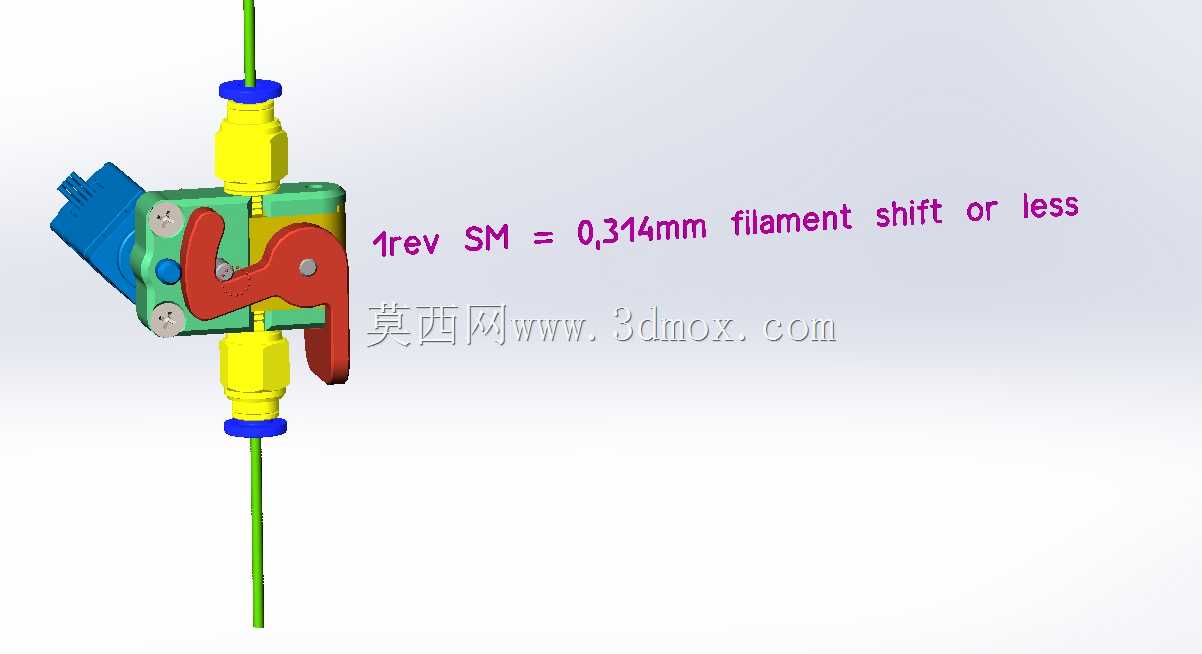

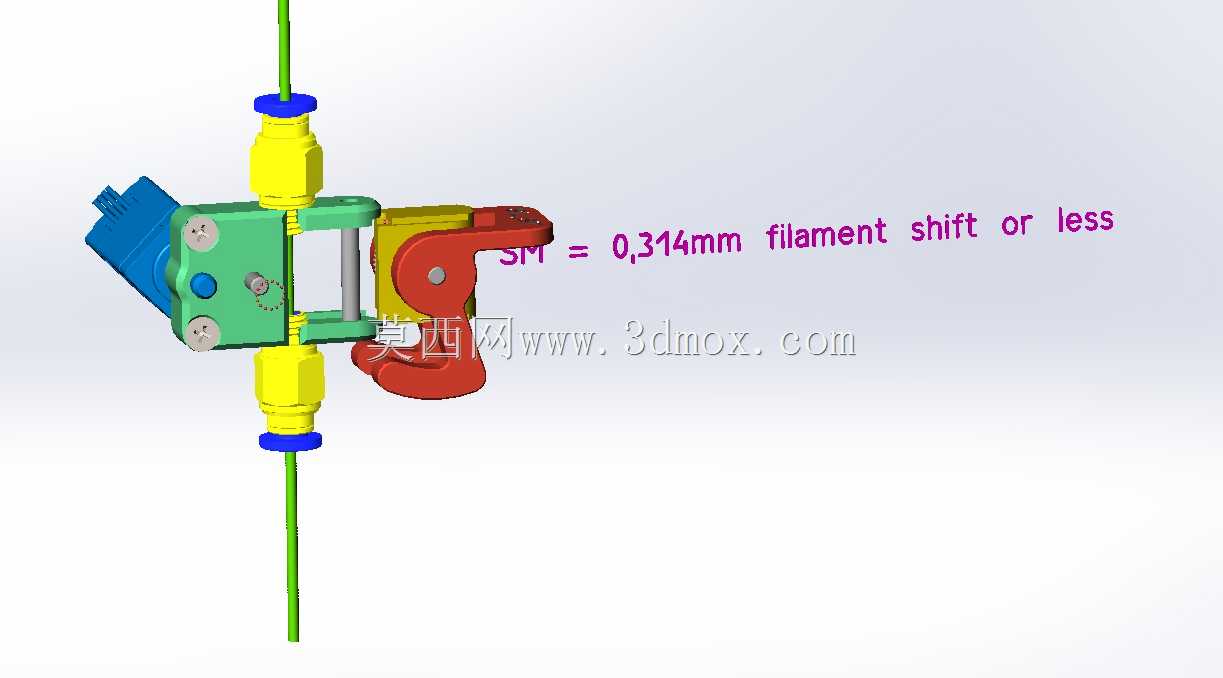

　　结构设计上，该机构采用对称式双夹持轮布局，压合臂通过偏心锁紧结构实现开合，穿丝操作时可快速扳开压臂完成耗材穿入，锁紧后压合轮与主动送料轮形成对称夹持力，丝材受力点沿送料轴线均匀分布，不会出现单侧挤压导致的丝材变形、磨屑堆积问题。主动轮采用滚花防滑表面设计，增大与丝材表面的接触摩擦力，每转动一圈对应的丝材进给量控制在0.314mm以内，送料分辨率更高，能匹配0.05mm及以下层高的高精度打印需求，减少送料脉动带来的表面纹路缺陷。

　　安装边界方面，该机构整体采用紧凑型模块化设计，主体安装面预留标准螺栓孔位，可直接适配主流的桌面级FDM3D打印机X轴滑台安装位，也可通过转接板适配近程、远程两种送料安装模式：近程安装时机构直接固定在打印头滑座上，缩短送料路径，提升柔性耗材的响应速度；远程安装时可固定在设备框架上，降低运动端重量，提升高速打印时的运动稳定性。机构上下两端预留标准气动快插接头安装位，可直接对接4mm外径的PTFE送料管，丝材入口端做倒角导向处理，穿丝时无需额外对准即可顺利导入送料轮啮合区，减少操作难度。

　　功能特性上，该结构的压合力度可通过侧边的调节螺钉进行微调，针对不同硬度、不同直径公差的耗材，可灵活调整夹持力大小：针对硬度较高的PLA、ABS耗材，可适当降低压合力，避免丝材被压出压痕影响送料顺畅度；针对质地偏软的TPU、TPE柔性耗材，可适当增大压合力，避免送料轮打滑导致的挤出滞后。机构内部预留散热间隙，可在靠近加热端的位置加装散热铝块，避免热量沿丝材向上传导导致耗材提前膨胀堵塞送料通道。整体结构的运动部件均做耐磨处理，压合臂转轴采用自润滑衬套，长期使用不会出现松旷、偏移问题，送料轮的同轴度控制在0.02mm以内，高速送料时不会出现丝材摆动、挤出量波动的问题。

　　从实际工况适配角度看，该机构可支持最高30mm/s的挤出速度，匹配常规桌面级设备的高速打印需求，同时在低速高精度打印场景下，送料步进电机的细分驱动可配合该机构的低滑移特性，实现最小0.01mm的进给量控制，满足精细模型、薄壁结构的打印要求。机构的外露部件无尖锐边角，安装维护时无需特殊工具即可完成压合轮、送料轮的清洁更换，日常维护成本较低，适配个人DIY设备、小型商用3D打印设备的改装与配套需求。
