多规格适配SLU ST挤出送料机构结构设计

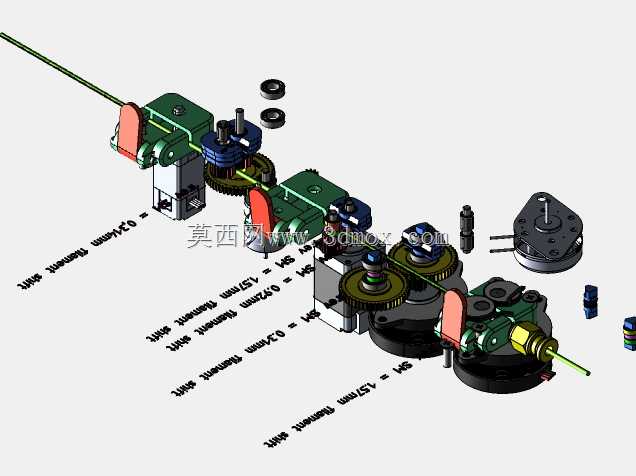

　　这套送料挤出结构主要面向桌面级FDM成型设备的耗材输送场景，针对不同线径耗材的送料精度痛点做了模块化设计，日常作业中可覆盖1.57mm、0.92mm、0.37mm、1.57mm、3.34mm等多种规格的成型耗材输送需求，解决了传统单规格挤出机构换料需整体更换送料组件的麻烦。从实际装配逻辑来看，整套结构采用齿轮啮合传动作为动力传递路径，主动齿轮与步进电机输出轴直连，通过不同齿数的从动齿轮组匹配不同送料轮的转速比，针对不同线径耗材的送料推力需求做了扭矩匹配，比如输送3.34mm粗径耗材时，传动比设置偏向大扭矩输出，避免耗材打滑造成的出料断续；输送0.37mm细径耗材时，传动比偏向高精度进给，保证送料步进精度控制在0.01mm级，

　　匹配细喷嘴的高精度成型需求。结构设计上采用了分体式快装布局，送料轮与压料组件采用卡扣式固定，日常维护更换磨损的送料齿轮时不需要拆解整个传动箱体，只需要松开压料臂的卡扣即可完成配件更换，压料臂上设置了可调预紧结构，可根据耗材的材质硬度调整压合力度，比如输送PLA这类脆性耗材时降低预紧力避免耗材被压裂变形，输送TPU这类柔性耗材时增大预紧力避免耗材在送料路径中弯折堆料。安装边界方面，整套机构的安装基准面设置在底部的电机固定法兰上，法兰上预留了三个M3安装孔位，孔位间距适配主流桌面级设备的X轴滑台安装尺寸，不需要额外做转接板即可直接替换原有挤出组件；送料路径的进料端预留了4mm直径的导料管接口，可直接对接标准PTFE导料管，

　　出料端的喷嘴安装螺纹采用通用M6螺纹，适配市面上绝大多数市售FDM喷嘴，不需要做额外的螺纹适配加工。从实际使用场景来看，这套结构既可以适配近端挤出的设备布局，将整体机构直接固定在喷头滑台上，减少送料路径的长度，提升柔性耗材的送料稳定性；也可以通过延长导料管适配远端挤出布局，将传动与动力部分固定在设备框架上，降低喷头端的运动重量，提升高速打印时的运动稳定性。结构中的所有传动齿轮都做了齿形修形处理，啮合间隙控制在0.02mm以内，避免齿轮传动背隙造成的送料精度误差，每个齿轮的安装轴都预留了润滑脂储油槽，长期运行时可储存润滑脂降低齿轮磨损，延长组件的维护周期。压料组件上设置了耗材到位检测的安装位，可加装微型光电传感器实现耗材断料检测，

　　当耗材耗尽或者送料异常时可触发设备暂停，避免成型过程中缺料造成的工件报废。不同送料规格的模块之间采用统一的安装接口，用户只需要更换对应规格的送料轮与压料块，不需要更换整个传动箱体即可完成不同耗材规格的切换，相比传统一体式挤出机构可降低60%以上的配件更换成本。进料端的导料通道做了喇叭口导向设计，耗材插入时不需要精准对准孔位，顺着喇叭口即可顺利进入送料轮啮合位置，降低换料操作的难度，尤其是日常频繁更换不同材质、不同颜色耗材的作业场景下，可大幅缩短换料的操作时间。整套结构的外露部件都做了圆角处理，没有尖锐的边角，日常操作调整时不会划伤操作人员，所有固定螺丝都采用统一的M3规格，日常拆装维护只需要一把2mm内六角扳手即可完成所有操作，不需要准备多种规格的拆装工具。
