多传动比SLU挤出机构结构设计方案

　　这套挤出机构是面向熔融沉积成型3D打印设备开发的送料执行组件，核心解决不同耗材特性、不同打印精度需求下的送料适配问题。从实际应用场景来看，该机构可适配桌面级FDM设备的近程、远程挤出安装需求，既可以安装在打印头运动滑台上作为近程挤出组件，降低送料阻力提升柔性耗材的打印稳定性，也可以安装在设备机架上作为远程挤出单元，减轻运动端负载提升高速打印的动态响应表现。

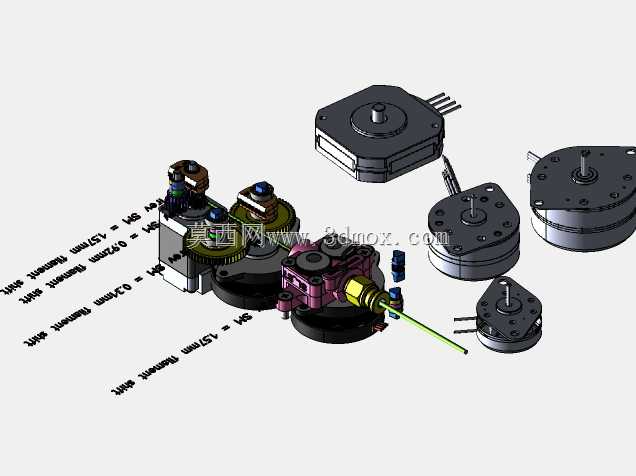

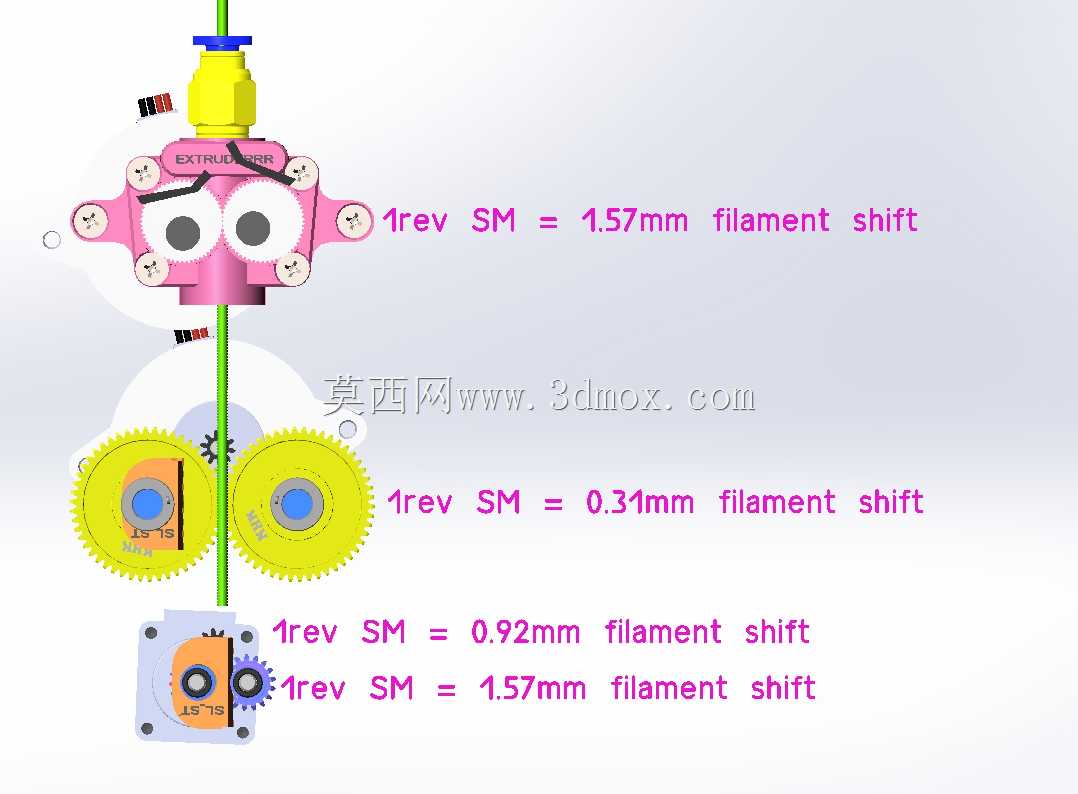

　　从功能特性来看，这套机构设计了四组可切换的送料传动比，对应每步进电机一转的耗材进给量分别为1.57mm、0.92mm、0.31mm，其中两组1.57mm传动比分别适配不同安装布局的大流量快速打印场景，大传动比下步进电机每转进给量更大，相同电机转速下耗材挤出速度更高，适合大层厚、大喷嘴直径的快速原型制作场景，能够有效提升大尺寸模型的打印效率；0.92mm传动比为通用打印场景适配，兼顾挤出流量与送料精度，适合常规PLA、ABS耗材的日常打印作业；0.31mm传动比为高精度打印场景设计，小进给量下步进电机的细分控制精度更高，能够实现更精准的微量挤出控制，适配小直径喷嘴、薄层厚的高精度模型打印，比如精细手办、精密结构验证件的制作场景，有效降低送料脉动带来的表面纹路问题。

　　设计思路上，这套机构采用了模块化的齿轮组布局，挤出压合部分采用双侧轴承定位的压料臂结构，通过弹簧提供稳定的压合力，避免耗材直径公差带来的送料打滑问题。齿轮组采用直齿圆柱齿轮传动，传动效率高、加工成本低，齿轮与挤出轮的同轴度通过定位销与安装槽保证，不同传动比的切换通过更换啮合齿轮组实现，不需要改动主体安装结构，用户可根据实际打印需求快速切换传动比，不需要重新设计整个挤出机构。主体安装座采用对称式安装孔位设计，能够适配市面上主流的E3D、火山等系列热端的安装接口，安装孔位的间距公差控制在0.05mm以内，保证热端与挤出轮进料口的同轴度，避免耗材进料过程中出现弯折、堵头的问题。

　　外形尺寸与安装边界方面，整套机构的主体宽度控制在60mm以内，高度方向从进料口到热端安装面的距离为42mm，安装孔位采用标准20mm间距的M3螺纹孔，能够直接适配Openbuilds、Voron等开源3D打印设备的滑台安装位，不需要额外加工转接板。进料口采用标准的4mm直径导向孔，带倒角设计，能够顺畅引导1.75mm直径的打印耗材进入挤出轮啮合区，避免耗材端部毛刺导致的进料卡顿。压料臂的开合角度设计为30度，更换耗材时只需要扳动压料臂即可快速穿丝，不需要额外工具，日常维护操作便捷。挤出轮采用标准的MK8齿形轮，齿深0.15mm，既能够提供足够的啮合力避免耗材打滑，又不会因为齿深过大啃伤耗材导致的断料问题。机构的所有运动部件都预留了0.2mm的装配间隙，保证齿轮转动顺畅无卡滞，同时避免间隙过大导致的传动回差，挤出回差控制在0.1mm以内，能够有效减少打印启停时的漏料、拉丝问题，提升模型表面质量。

　　在实际装机测试中，这套机构在打印TPU等柔性耗材时，近程安装状态下的送料阻力比传统远程鲍登结构降低60%以上，能够稳定实现30mm/s的柔性耗材打印速度，不会出现耗材弯折、堵料的问题；在打印PLA耗材时，0.31mm传动比下能够实现0.05mm层厚的高精度打印，表面粗糙度可达到Ra3.2以下，满足精密结构件的验证需求。机构的所有零部件都采用标准件搭配定制加工件的组合，齿轮、轴承、弹簧都可以直接采购标准件，主体安装座可采用铝合金CNC加工或者3D打印制作，加工成本低，装配难度小，适合个人DIY用户以及小型3D打印设备厂商的选型适配。
