双齿轮传动SLU挤出送料机构结构

　　桌面级FDM成型设备的送料稳定性，直接决定了成型件的层间结合强度与尺寸精度，这款双齿轮挤出结构正是针对近端送料场景的常见痛点做的结构优化，区别于单齿轮抵紧的送料方案，双啮合齿轮的送料路径可以给丝材提供对称的夹持摩擦力，避免软质耗材比如TPU在送进过程中出现的偏斜、啃丝、打滑问题，哪怕是高速打印工况下的大流量送料，也能保证丝材进给量的线性可控。

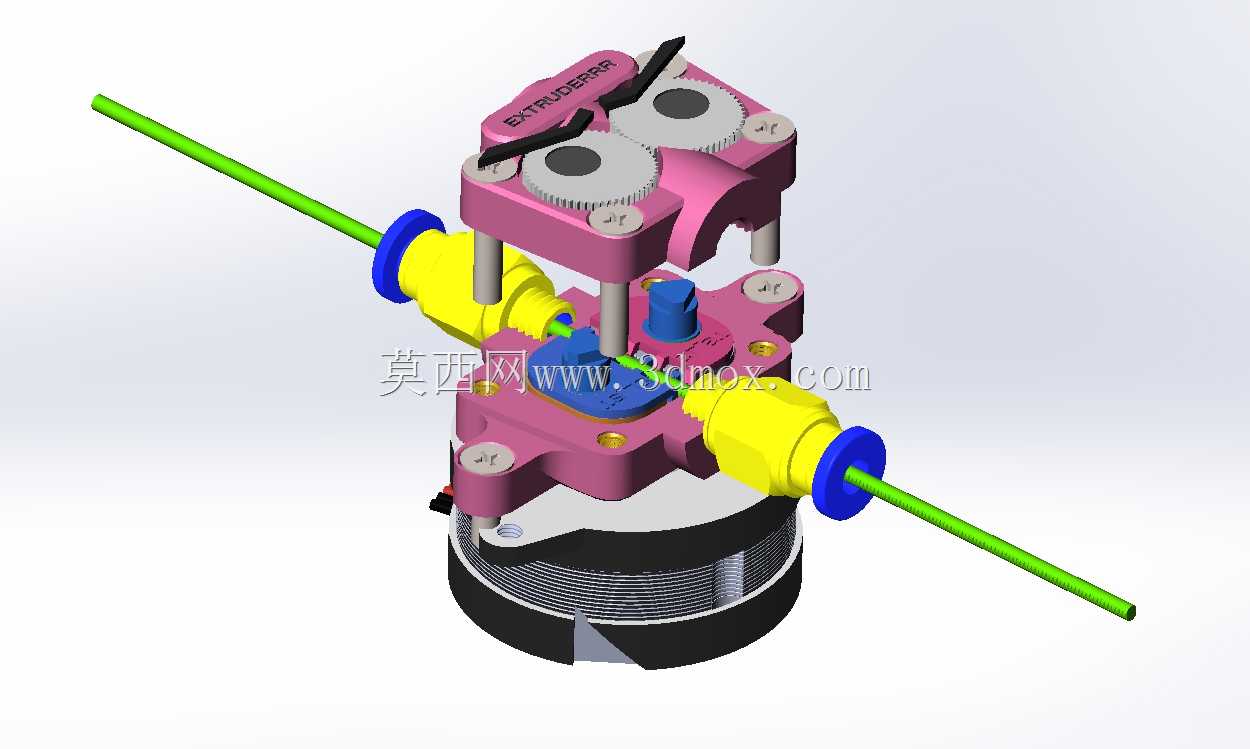

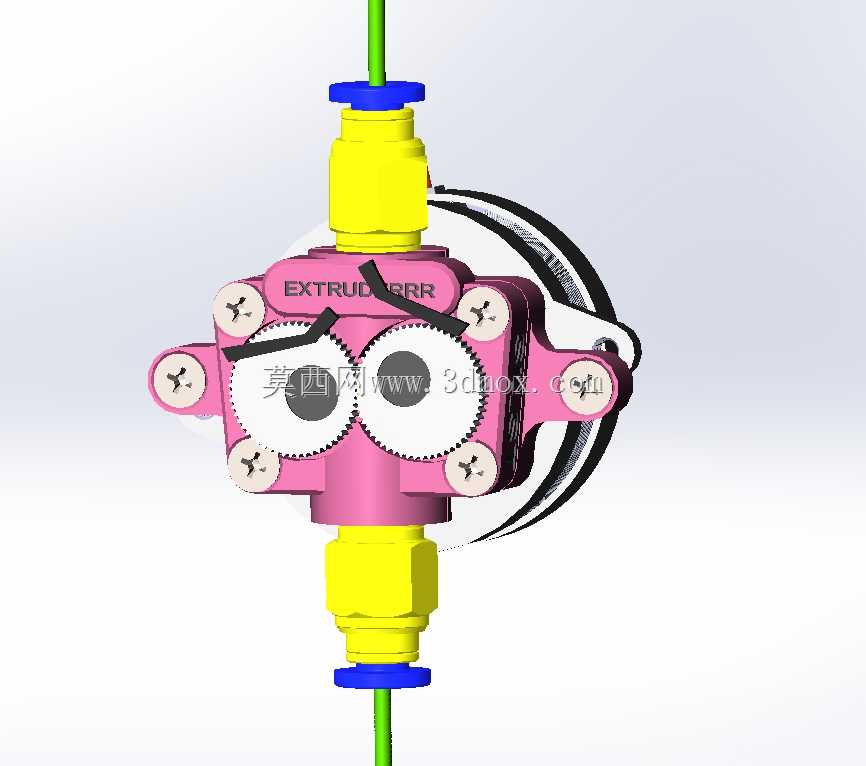

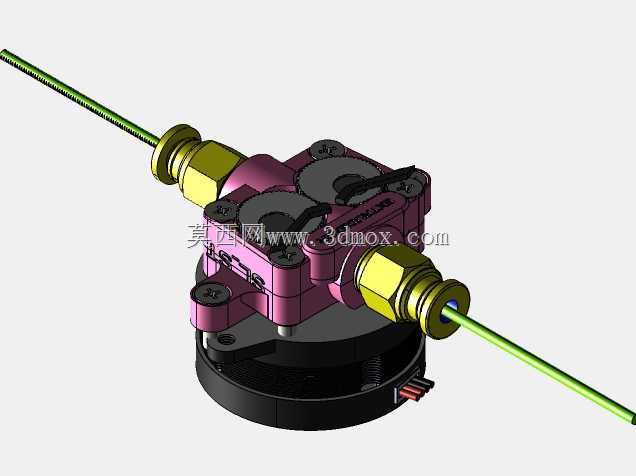

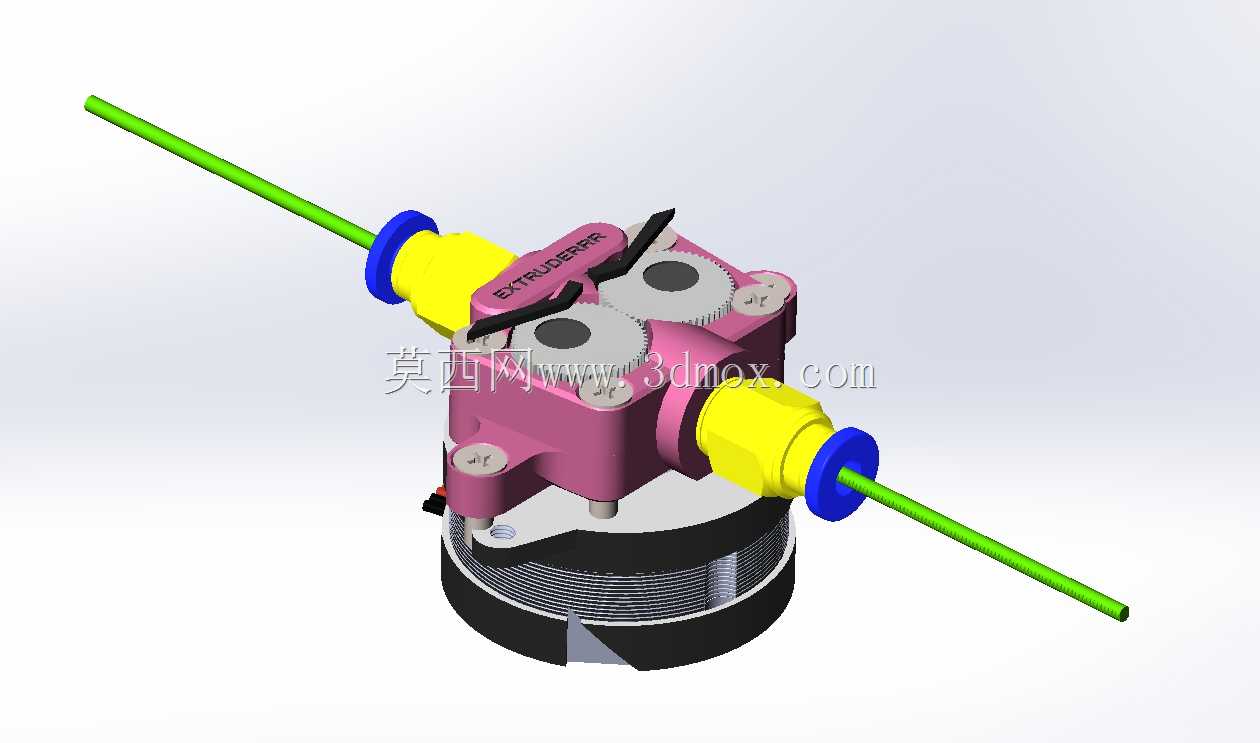

　　从结构布局来看，主体基座采用粉色工程塑料材质的分体式安装座，四个角位预留了沉头安装孔，安装孔位的中心距完全匹配主流近端挤出机的安装标准，不需要额外修改设备的X轴滑台安装面就能直接替换原有挤出组件，整体安装边界控制在直径70mm的圆形区域内，上下进出料接头的同轴度公差控制在0.02mm以内，保证丝材从进料端到加热喉管的路径完全顺直，不会出现丝材弯折导致的送料阻力骤增问题。上下两端的黄色快插接头是标准的气动快插结构，适配4mm外径的聚四氟乙烯送料管，上端接头负责引入常温耗材丝，下端接头直接对接加热块的喉管接口，接头内部的蓝色密封卡环可以牢牢固定送料管，避免打印过程中送料管移位导致的回料异常。

　　核心的送料副采用两个模数0.5的直齿圆柱齿轮做啮合传动，齿轮的齿面做了滚花处理，和丝材接触的位置可以嵌入耗材表面0.1mm左右，既不会过度切削耗材表面导致碎屑残留，又能提供足够的静摩擦力带动丝材进给，两个齿轮的中心距通过基座上的定位轴孔做硬限位，装配时不需要额外调整齿轮间隙，只要把齿轮压入定位轴就能保证合理的啮合侧隙，既不会因为间隙过大出现送料空程，也不会因为间隙过小导致齿轮转动卡滞。齿轮外侧的圆形盖板通过四颗十字盘头螺丝固定在基座上，盖板上预留了齿轮轴的定位沉孔，同时可以阻挡外界的灰尘、打印碎屑进入齿轮啮合区，降低长期使用后的磨损风险。

　　基座侧面的黑色圆形结构是挤出机的散热风扇安装位，适配4010规格的轴流风扇，风扇吹出的气流可以直接覆盖基座靠近喉管的区域，避免喉管的热量向上传导到送料齿轮区，防止耗材在进入喉管之前提前软化膨胀，导致送料通道堵塞。上下伸出的绿色杆体是送料路径的示意，代表丝材在整个机构内的走向完全沿竖直轴线，没有多余的弯折拐点，丝材在送进过程中的阻力可以降到最低，哪怕是回抽动作频繁的打印工况，也能保证回抽量的精准控制，减少拉丝、漏料的成型缺陷。

　　在实际选型适配的时候，这款结构可以兼容1.75mm直径的各类3D打印耗材，包括PLA、ABS、PETG以及柔性TPU耗材，送料齿轮的夹持力可以通过侧方的调节旋钮做微调，针对不同硬度的耗材设置合适的抵紧力度，避免硬度过大的夹持力把耗材压变形，也不会因为夹持力不足导致送料打滑。整个机构的传动端预留了标准的42步进电机安装位，电机输出轴直接和主动齿轮连接，不需要额外的减速齿轮组，传动效率可以达到95%以上，步进电机的送料步距校准后，送料精度可以控制在0.01mm以内，完全满足高精度打印的送料要求。

　　从维护角度来看，整个结构的拆解不需要专用工具，只要拧下盖板的四颗固定螺丝，就能直接接触到送料齿轮，日常使用中如果齿轮缝隙里残留了耗材碎屑，可以直接用毛刷清理，快插接头如果出现磨损，也可以直接从基座上拔下替换，不需要更换整个基座组件，后期维护成本很低。基座上的标识刻印清晰，装配时可以通过标识快速区分进出料方向，避免装反导致的送料方向错误，整体结构的零件数量控制在20件以内，装配工序简单，适合批量生产组装，也适合个人玩家做3D打印自制替换。
