SLU ST双齿轮RR挤出机结构设计

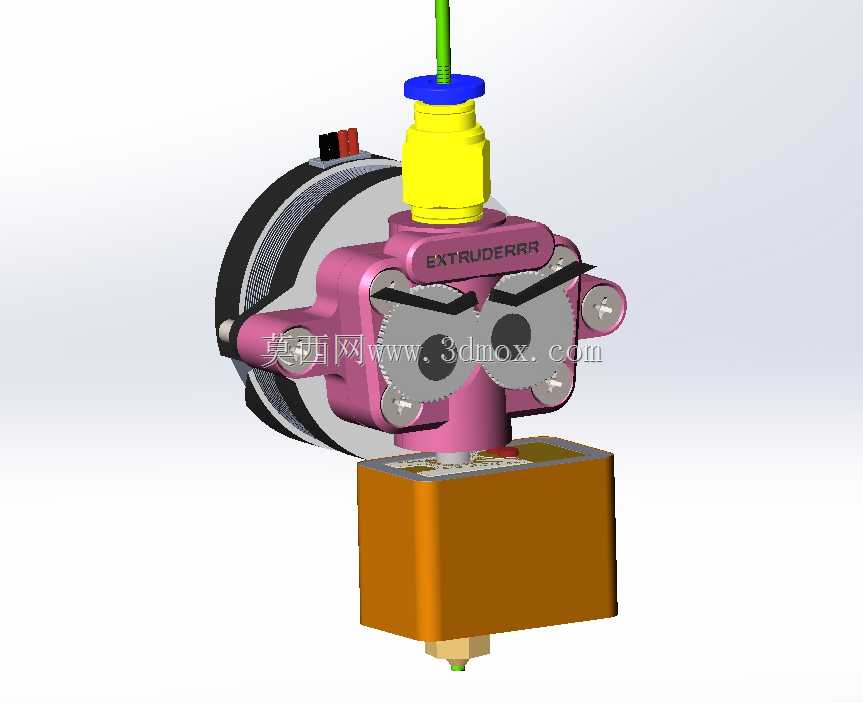

　　该挤出机构为熔融沉积成型设备的核心送料执行部件，主要应用于桌面级FDM 3D打印设备的耗材输送与熔融挤出工位，承担固态丝材稳定推送、熔融塑化后精准出丝的核心功能，直接决定打印过程中丝材出料的均匀性、回抽响应速度以及成型件的层间结合质量。从结构布局来看，该机构采用双齿轮平行夹持送料的设计思路，区别于单齿轮挤出的单侧受力结构，双齿轮对称布置可在丝材两侧形成均匀的夹持正压力，避免送料过程中丝材出现偏磨、打滑或者局部啃蚀的问题，尤其在输送柔性耗材如TPU、TPE时，可大幅降低耗材弯折卡滞的概率，提升送料过程的稳定性。送料齿轮的齿形经过针对性优化，采用细齿滚花结构，既保证足够的咬合摩擦力，又不会过度切入丝材表面造成碎屑残留，

　　减少送料通道堵塞的风险。挤出机上部设置的快插式接头采用阶梯式密封结构，可兼容标准直径1.75mm的打印耗材，接头内部的弹性卡圈可在耗材插入后自动锁止，抽换耗材时只需按压接头顶部的压环即可快速释放，无需额外工具，适配日常打印过程中频繁换料的操作需求。接头下方的黄色隔热段采用低导热系数的工程塑料材质，可阻断下方加热块的热量向上传导，避免耗材在送料通道内提前软化膨胀造成堵料，也就是行业内常说的“热 creep”问题，该隔热段的长度经过匹配计算，可保证温度梯度分布符合耗材熔融的工艺要求，让丝材在进入加热腔前始终保持固态刚性，具备足够的推送力传递能力。下部的棕色加热块内置标准加热棒与热敏电阻安装孔位，

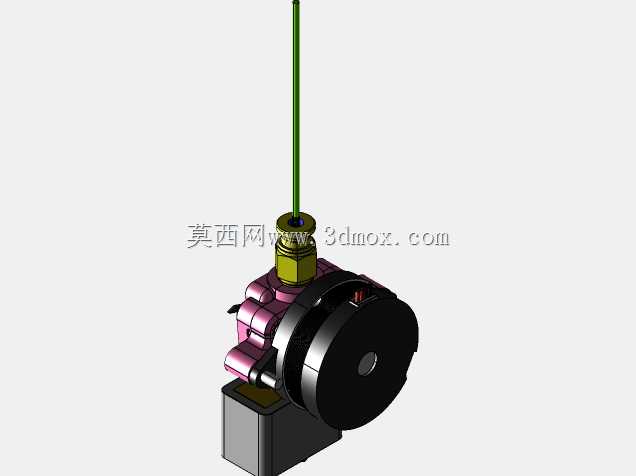

　　可兼容市面上通用的24V/40W加热棒与NTC100K热敏电阻，加热块内部的流道采用平滑过渡的锥形设计，可减少熔融耗材的流动阻力，避免流道内出现耗材残留碳化的问题，加热块底部可适配标准螺纹的黄铜喷嘴，可根据打印精度需求更换不同口径的喷嘴，覆盖从0.2mm高精度打印到0.8mm大流量快速打印的不同工况。机构左侧集成的步进电机采用扁平化安装布局，电机输出轴通过直连方式驱动主动送料齿轮，从动齿轮通过预紧弹簧压合在丝材另一侧，弹簧的预紧力可通过侧边的调节螺丝进行微调，针对不同硬度、不同直径的耗材，可调整到合适的夹持力，既不会因为压力过大压碎脆性耗材，也不会因为压力过小出现送料打滑。整个挤出机的安装基座采用粉色硬质铝合金加工而成，

　　兼顾结构强度与轻量化需求，基座上的安装孔位采用标准化间距设计，可直接适配市面上主流的桌面级3D打印机X轴滑台安装位，无需额外设计转接件，安装边界尺寸经过紧凑化优化，整体突出长度较短，可减少打印过程中X轴运动的惯量，提升高速打印时的运动稳定性，同时也能避免打印大尺寸模型时挤出机与模型发生干涉。在实际应用场景中，该挤出机构既可以用于近程挤出安装，也就是直接固定在X轴运动滑台上，缩短送料路径提升回抽响应速度，适配高速打印与柔性耗材打印需求；也可以通过加装导料管改装为远程挤出结构，将挤出机固定在设备机架上，进一步减轻运动端重量，提升运动速度。结构设计过程中充分考虑了日常维护的便捷性，送料齿轮的清洁、喷嘴的更换、加热块的拆装都无需完全拆解整个机构，仅需拆卸少量固定螺丝即可完成操作，降低日常使用的维护成本。流道的同轴度经过严格控制，送料通道、加热腔、喷嘴三者的同轴度误差控制在0.05mm以内，可保证丝材推送过程中无偏载，出丝方向始终垂直于打印平台，减少打印过程中出现的拉丝、歪头等问题。
