SLU ST双齿轮RR5 3D打印机挤出机构

　　桌面级FDM 3D打印作业中，耗材挤出的稳定性直接决定成型件的层间结合强度与表面精度，这款双齿轮挤出结构正是针对柔性耗材、高速打印场景下的送料打滑、挤出压力不足问题做的定向结构优化。从实际装机场景来看，该结构可适配近端挤出安装位，也可通过调整固定支架适配远端鲍登送料架构，安装时需预留进料端快插接头到挤出齿轮组的直线段长度，避免耗材进入齿轮啮合区前出现弯折卡滞，出料端的快插接头直接对接热端喉管，整体安装边界在横向82mm、纵向65mm、竖向110mm的空间范围内即可完成布置，不会和X轴运动滑台、打印头风冷风道产生运动干涉。

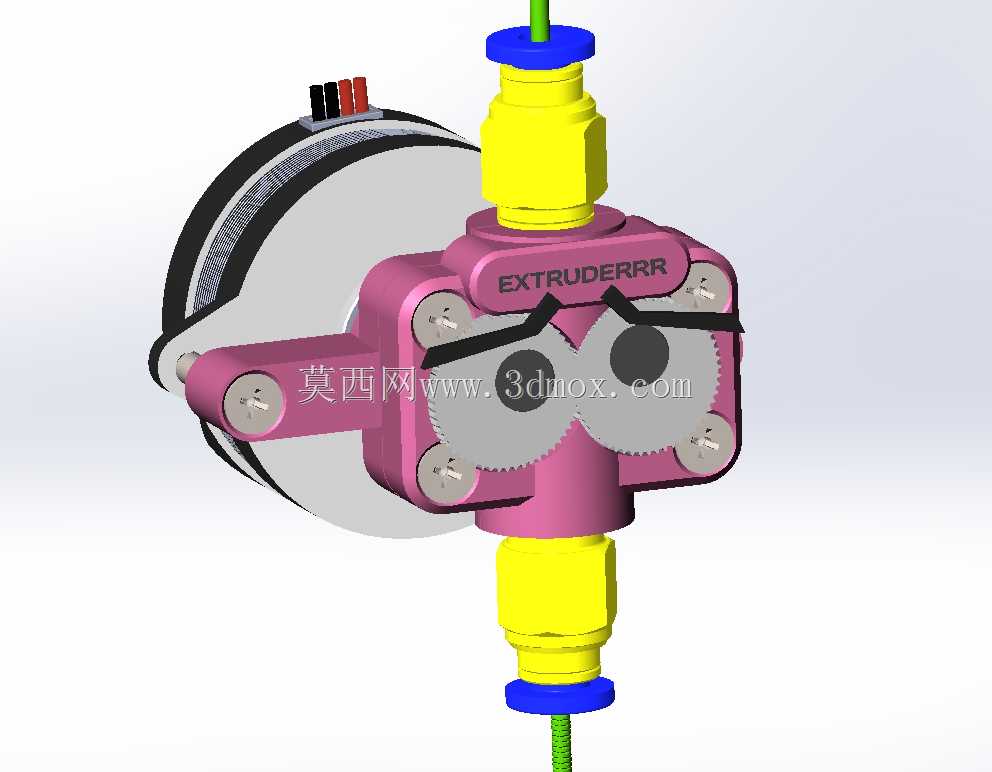

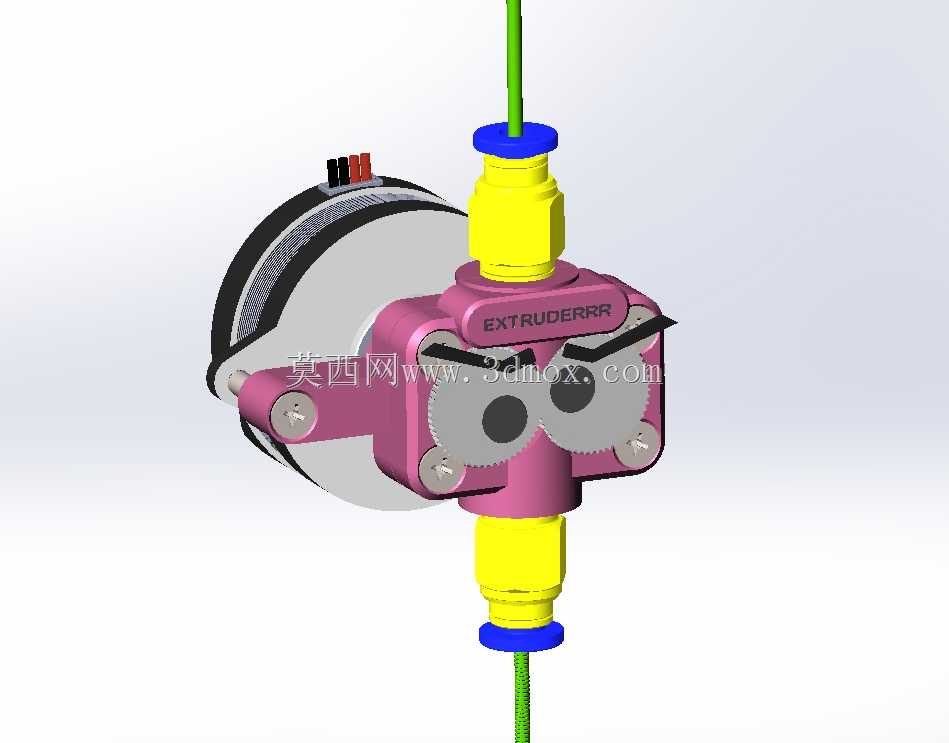

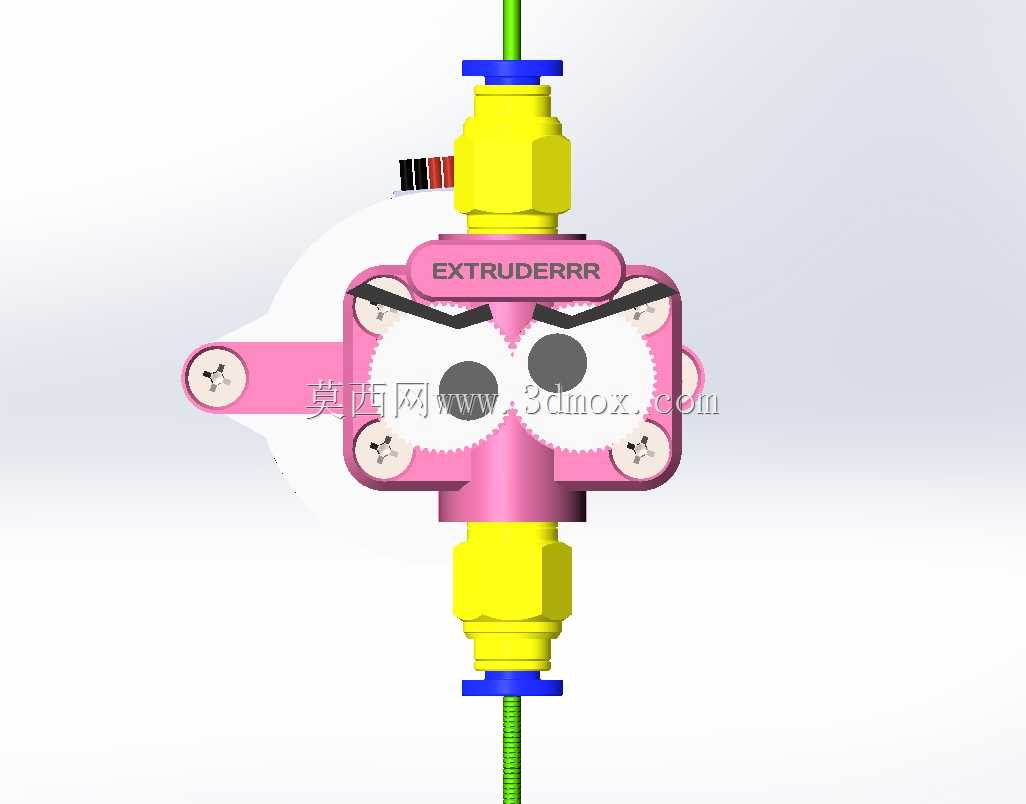

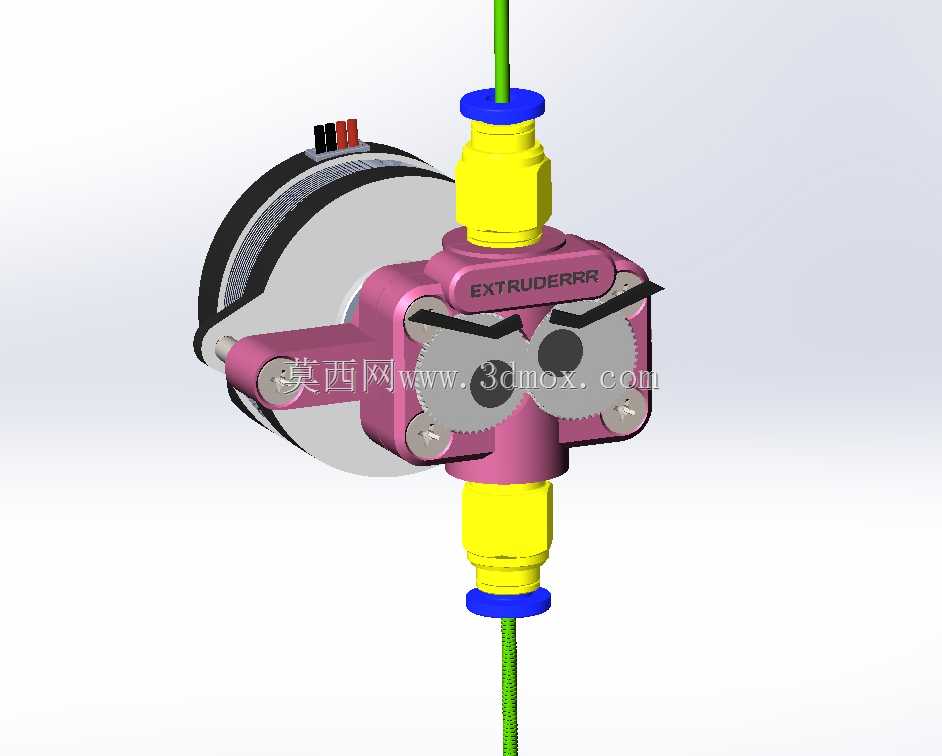

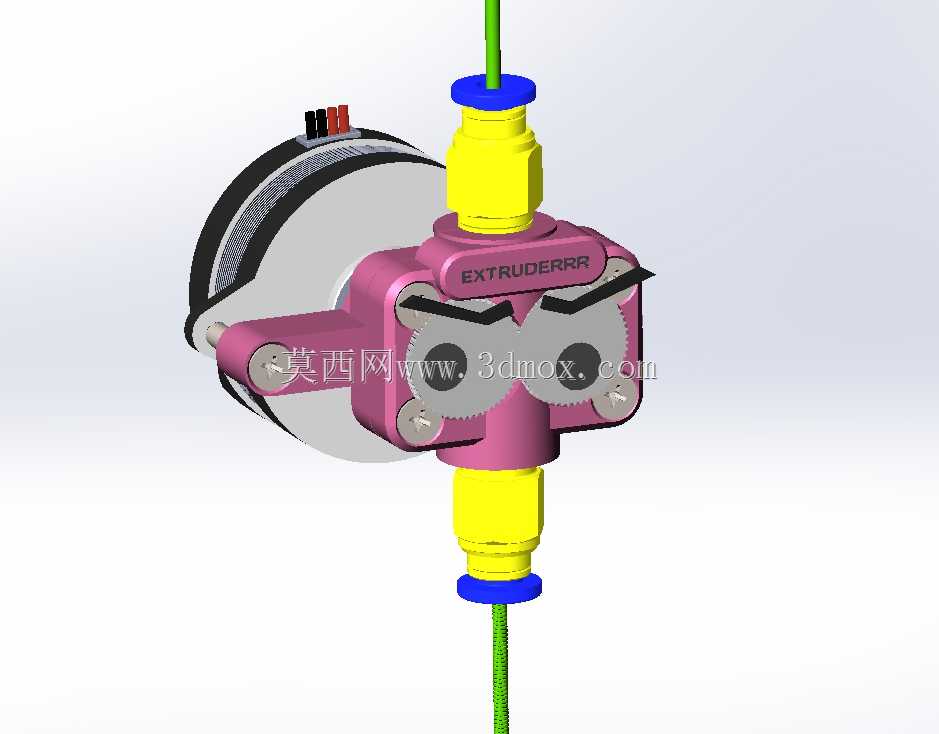

　　结构设计上，核心送料单元采用双齿轮对称啮合布局，两个送料齿轮的齿形做了圆角钝化处理，既保证对耗材圆周面的咬合摩擦力，又不会因为齿尖过于锋利切伤耗材表面产生碎屑，齿轮组的传动比经过匹配，步进电机输出的扭矩经过齿轮副传递后，在送料轮上的输出挤压力可覆盖1.75mm规格PLA、TPU、PETG等常用耗材的送料需求，即便打印95A硬度的柔性TPU耗材，也不会因为送料轮单侧施压导致耗材变形偏移，出现送料断续的问题。机身主体采用分体式壳体设计，上下快插接头的安装位做了同轴度定位凸台，保证进料路径和出料路径在同一条轴线上，减少耗材在机身内部的走料阻力，接头选用标准气动快插规格，可直接匹配市面上通用的4mm外径PTFE送料管，不需要额外定制转接件，设备维护时拆装送料管的效率更高。

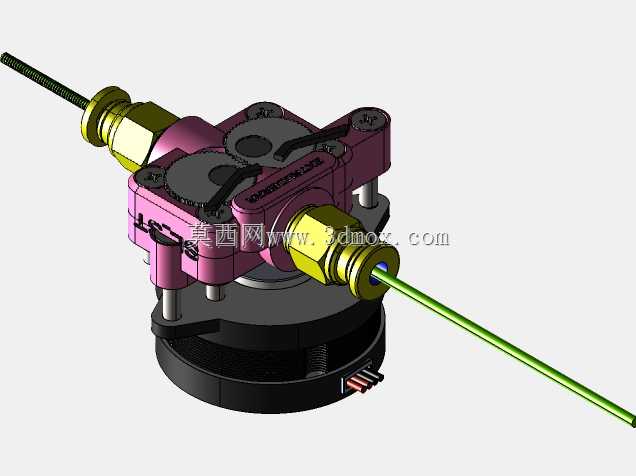

　　实际使用过程中，该挤出机构的齿轮啮合间隙可通过侧面的压紧调节螺钉做微调，针对不同硬度的耗材可以调整对应的压紧力：打印硬质PLA、ABS耗材时可适当减小压紧力，避免齿轮过度咬合耗材导致送料步进阻力增大；打印柔性耗材时可适当调大压紧力，保证耗材在齿轮间不会出现打滑回缩。壳体侧面预留了步进电机的标准安装孔位，可直接适配42系列两相步进电机，电机输出轴和主动齿轮的连接采用D型轴定位，避免大扭矩输出时出现齿轮和电机轴相对滑动的问题。壳体上的标识区域做了凹陷式刻字，不会因为长期拆装磨损标识，也不会额外增加壳体的外形尺寸。

　　从结构建模的细节来看，所有固定孔位都做了沉头设计，内六角螺钉安装后不会突出壳体表面，避免运动过程中剐蹭到周边的线缆或者机架部件；齿轮组的安装轴孔内预留了润滑脂存储槽，长期运行时润滑脂不会快速流失，可降低齿轮传动的噪音和磨损；进料端的导向锥面做了15度的倒角，耗材穿入时不需要精准对准孔位，顺着锥面即可顺利进入齿轮啮合区，日常换料操作更便捷。出料端的接头安装位做了密封槽设计，安装快插接头后可保证送料路径的气密性，在做回抽动作时不会因为漏气出现耗材滴漏、拉丝的问题，提升打印成型的表面质量。

　　针对高速打印场景，该结构的整体重量做了优化，主体壳体在保证结构强度的前提下做了局部减薄处理，运动部分的总重量控制在合理范围内，打印头高速往复运动时不会因为惯量过大出现振纹，可适配150-250mm/s的高速打印工况。双齿轮送料的结构设计也让挤出力的传递更均匀，长时间连续打印时不会出现单侧齿轮磨损导致的送料精度下降，设备的维护周期更长。在做结构装配验证时，所有零部件的配合公差都按3D打印设备的常用加工精度做了匹配，无论是采用机加工铝合金制作主体壳体，还是采用注塑工艺批量生产塑料壳体，都能保证装配后的同轴度和齿轮啮合间隙符合设计要求，不需要额外做二次修配。
