双齿轮送丝结构3D打印机挤出机构

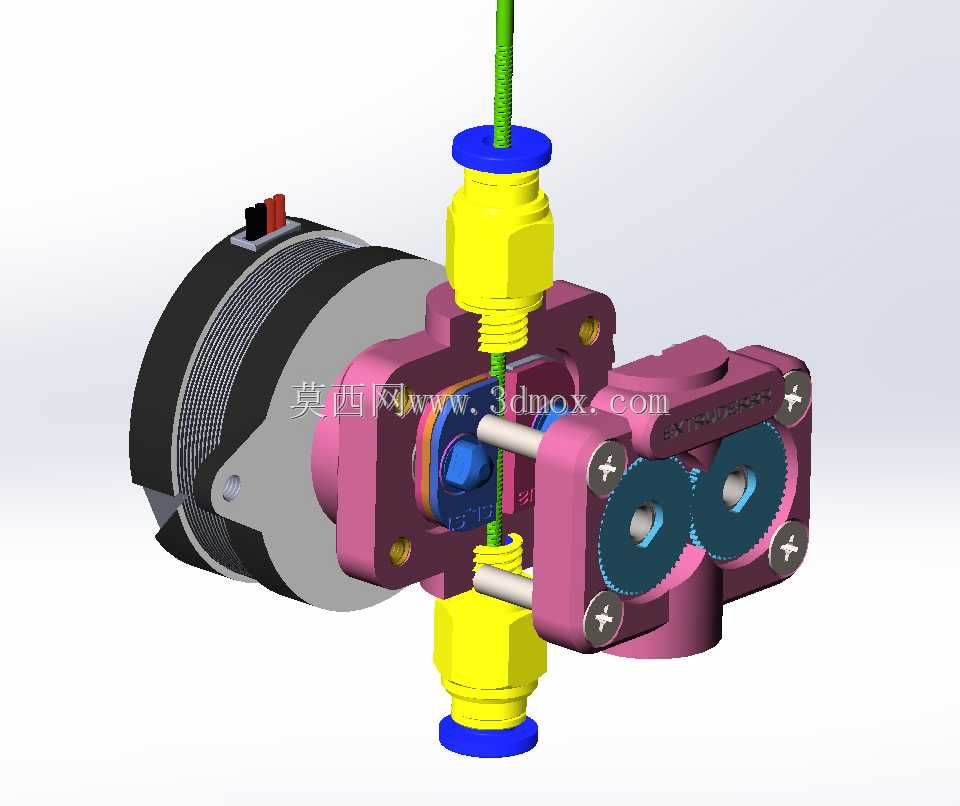

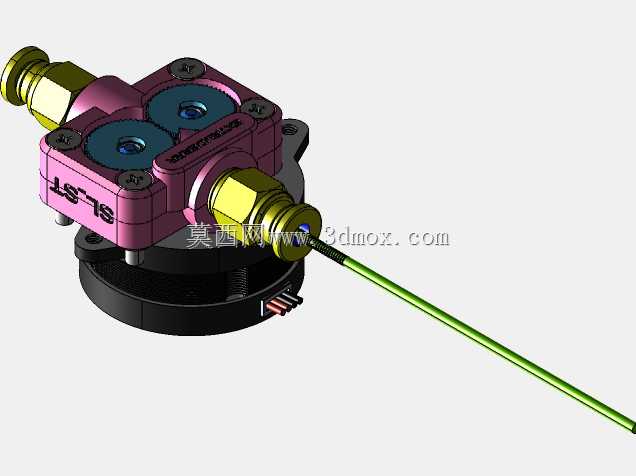

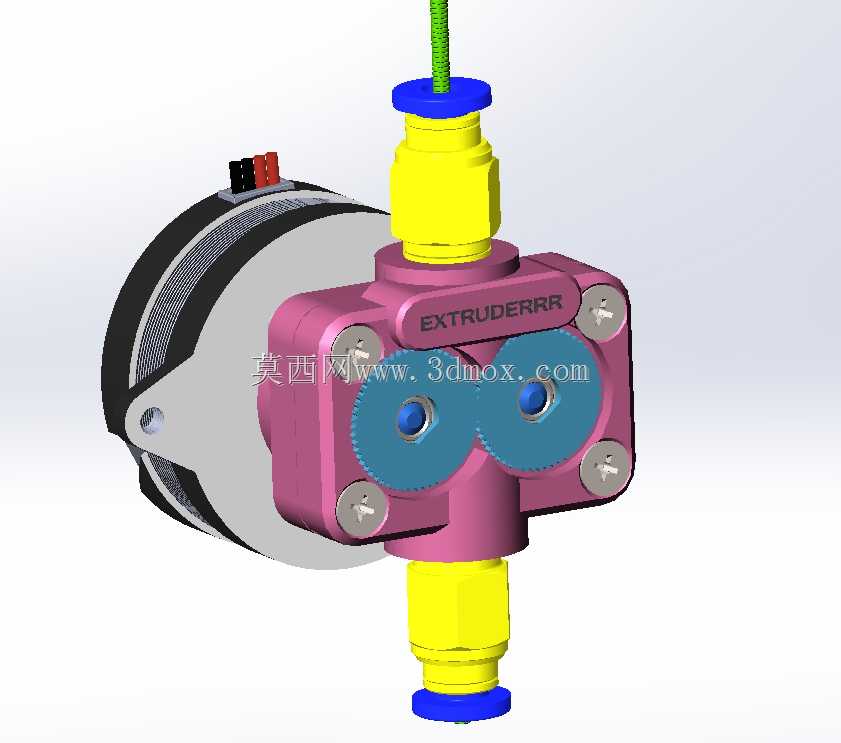

　　该挤出机构为熔融沉积型3D打印设备的核心送料执行部件，主要承担耗材稳定输送、熔融段压力维持的核心功能，适配桌面级及小型工业级FDM设备的近程安装场景，可兼容常规PLA、ABS、PETG等多种直径1.75mm的丝状打印耗材。从结构布局来看，整体采用紧凑化的侧装驱动设计，驱动单元与送丝齿轮组集成在同一主体基座上，有效缩短了送丝路径，减少了耗材在输送过程中的弯折阻力，尤其适配柔性耗材的稳定送进，避免软质耗材在送丝管内出现堆料、打滑的问题。主体基座采用对称式双齿轮啮合送丝结构，两个送丝齿轮的齿形经过优化设计，齿尖做了圆角过渡处理，既能够保证对耗材表面有足够的咬合摩擦力，又不会过度切削耗材表面产生碎屑，避免碎屑进入齿轮啮合间隙造成卡滞。

　　两个齿轮的中心距经过精确计算，在耗材穿过的位置形成稳定的夹持间隙，配合基座上的导向通道，保证耗材沿垂直方向精准进入下方的加热熔融通道，不会出现偏斜导致的喉管堵塞问题。基座上下两端分别设置了快插式接头安装位，上端接头用于接入送丝导向管或者直接作为耗材导入入口，下端接头用于连接喉管与加热块组件，接头位置做了同轴度定位设计，保证耗材通路全程无台阶、无锐角，减少耗材行进的阻力。驱动侧采用标准的步进电机安装接口，安装法兰与电机输出轴的同轴度公差控制在0.05mm以内，保证电机输出的扭矩能够平稳传递到主动送丝齿轮，从动齿轮通过微型轴承固定在基座上，转动阻力小，啮合间隙均匀，不会出现送丝速度波动导致的打印层厚不均问题。

　　基座的外壳盖板通过四颗内六角螺丝固定，拆卸方便，当需要清理齿轮间残留的耗材碎屑、调整齿轮啮合间隙时，仅需拆下盖板即可完成维护，不需要将整个挤出机构从设备机架上拆除，降低了日常维护的操作难度。从安装边界来看，整体结构的横向最大尺寸控制在60mm以内，纵向突出安装面的尺寸不超过75mm，安装孔位采用标准的20mm间距孔位设计，能够直接适配市面上多数近程挤出安装的X轴滑台支架，不需要额外设计转接件，替换现有设备的挤出机构时无需改动原有设备的走线与运动结构。在实际打印场景中，该双齿轮送丝结构能够提供更大的送丝推力，在进行大流量高速打印时，能够稳定维持熔融腔体内的压力，避免出现出料不足、断料的问题，在回抽动作执行时，

　　双齿轮的同步夹持能够精准控制回抽距离，减少拉丝、漏料的打印缺陷。结构设计上充分考虑了不同耗材的送丝特性，齿轮的夹持力可以通过调整固定螺丝的压紧程度进行微调，针对硬度较高的脆性耗材可以适当减小夹持力避免耗材被夹碎，针对柔性耗材可以适当增大夹持力保证送丝推力足够，适配不同材料的打印参数需求。整个机构的流道设计做了顺滑过渡处理，耗材从进入齿轮夹持区到进入喉管的路径没有突变截面，能够减少耗材在输送过程中的阻力波动，保证长时间连续打印时送丝速度的稳定性，降低打印过程中出现堵头、断料的概率。
