热塑性长丝喂料挤出机RR5结构设计

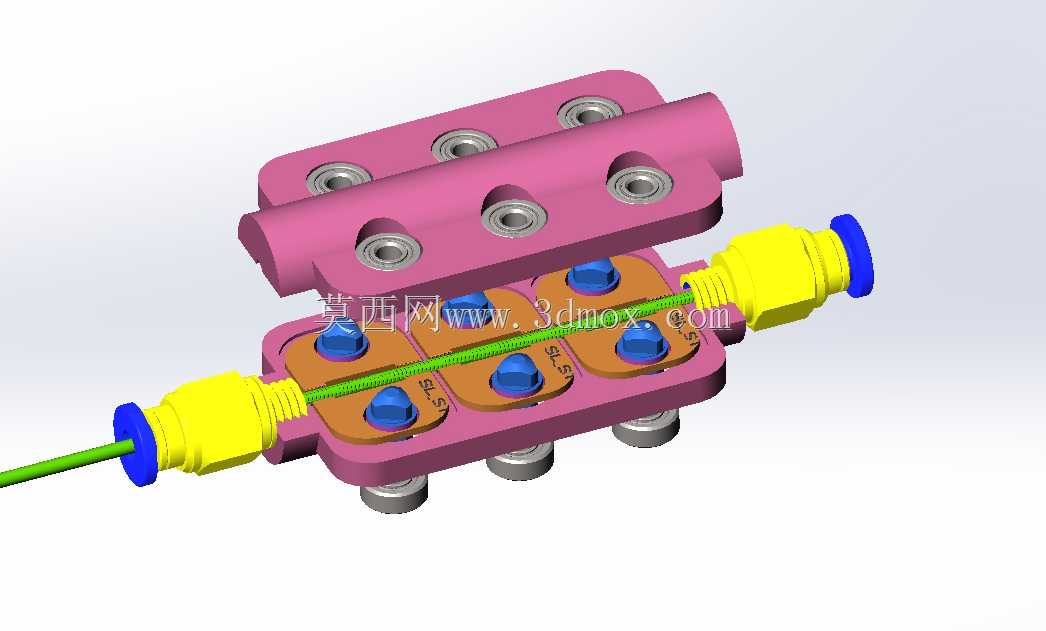

　　这套挤出喂料结构针对热塑性长丝的稳定输送需求设计，核心解决桌面级熔融沉积成型过程中，丝料进给打滑、送料精度不足、耗材卡滞的常见工程问题，适配常规1.75mm直径的PLA、ABS、PETG等主流热塑性打印耗材，可直接集成到近端挤出式3D打印设备的喷头安装位，也可经简单改造适配远端送料的大尺寸打印设备架构。从结构布局来看，整体采用上下对合的夹装式基体设计，上半部分为一体式粉色硬质基体，预留6个内六角安装沉孔，既可以实现上下基体的锁紧固定，也能通过外侧孔位将整个挤出组件固定在喷头安装支架上，安装孔位的间距经过适配校准，可兼容多数市售E3D规格喷头的安装边界，整体安装占用空间控制在长85mm、宽32mm、高28mm范围内，

　　不会与打印设备的X轴运动导轨、限位触发结构产生运动干涉。下半部分的夹料区域设置了6组带蓝色防滑压头的压紧组件，每个压头下方对应独立的弹性压紧结构，可根据丝料直径的细微公差自动调整压紧力，避免硬压导致的丝料变形、送料阻力骤增问题，同时多组压头沿丝料行进方向线性排布，增大了送料轮与丝料的接触包角，相比单齿轮送料结构，送料推力可提升40%以上，在高速打印、大流量挤出的工况下，也不会出现丝料打滑、挤出量不足的问题。丝料的进出端采用黄蓝配色的快插式导向接头，接头内带聚四氟乙烯导向管内衬，可减少丝料行进过程中的摩擦阻力，同时对丝料起到径向约束作用，避免丝料在进入送料区前出现弯折、缠绕的问题，接头采用标准螺纹连接，可直接替换不同口径的导向接头，

　　适配不同直径的耗材使用需求。设计过程中重点考虑了耗材更换的便捷性，上下基体的锁紧螺丝采用对称排布，松开两侧的固定螺丝即可快速打开夹料区，清理卡在送料结构内的断丝、耗材碎屑，无需将整个组件从设备上完全拆除，日常维护的操作效率大幅提升。压紧组件的弹簧预紧力经过多轮调试，既保证足够的送料摩擦力，又不会因为压力过大在丝料表面压出过深的齿痕，避免丝料在喉管内因为齿痕积存余料导致的堵塞问题。在实际应用场景中，这套结构可适配最高260℃的打印温度工况，靠近喷头端的基体部分做了隔热间隙设计，减少喷头热量向送料结构传导，避免丝料在送料区提前软化膨胀导致的送料卡顿。送料通道的同轴度经过严格控制，丝料从入口接头进入后，依次经过多组压紧轮、送料驱动区，

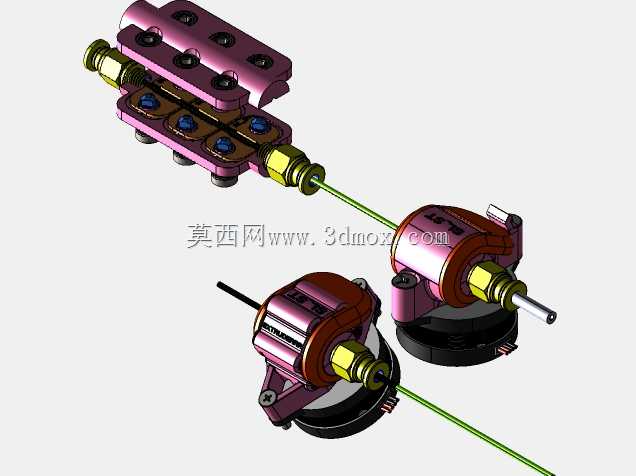

　　最终进入喷头喉管，整个通道的同轴度误差控制在0.1mm以内，可减少丝料行进过程中的偏磨阻力，保证挤出量的稳定性，对于填充率100%的高速打印工况，也能维持均匀的挤出线宽，避免出现层间结合不良、表面缺料的打印缺陷。结构上所有的运动部件都做了耐磨处理，压头与丝料接触的表面采用硬质耐磨材质，长期使用不会出现过度磨损导致的送料精度下降问题，整体结构没有易损的薄壁件，常规使用场景下的维护周期可延长至1200小时以上。针对多色打印的换料需求，这套结构的送料通道做了顺滑过渡设计，没有直角死角，换料时只需将旧丝从入口端抽出，插入新丝即可快速完成换料操作，不会出现残料卡在通道内导致的混色、堵头问题。安装边界上，组件的出线、接头位置都做了避让设计，连接加热块、温度传感器的线材可从组件侧面的预留空位走线，不会与设备的运动部件产生刮擦，整体装配不需要额外定制转接件，使用标准内六角扳手即可完成全部安装调试工作，适合设备改装、批量装机的不同使用需求。
