起重机吊钩滑轮组装配三维设计作品

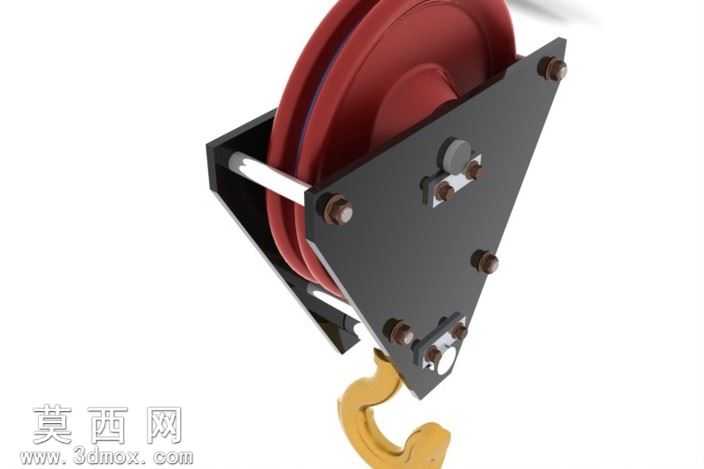

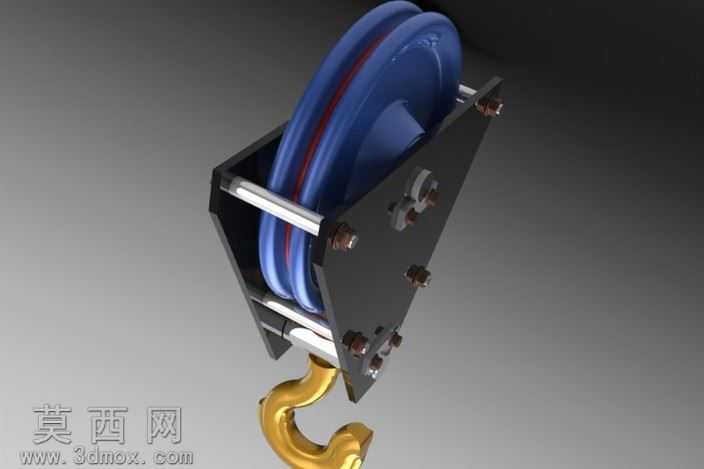

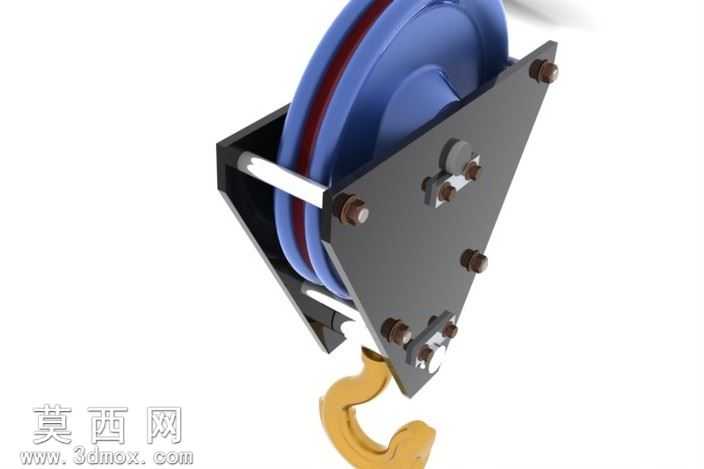

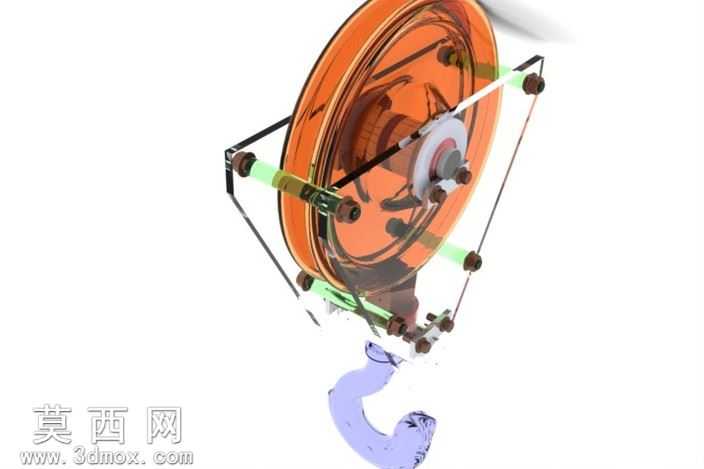

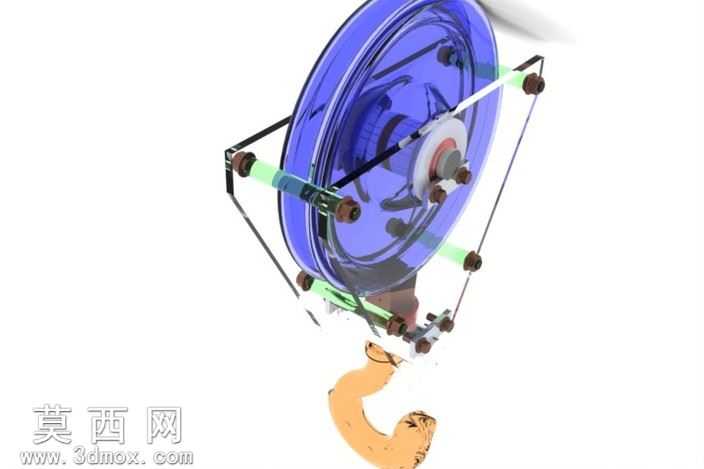

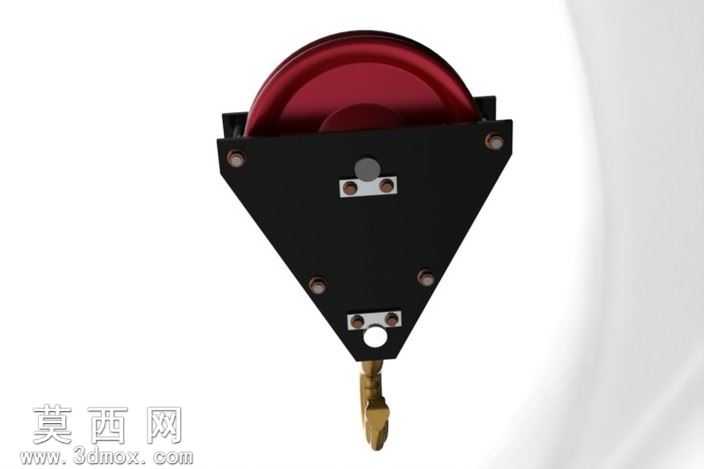

本作品为起重机吊钩装配的三维设计成果，建模阶段采用SolidWorks软件完成全参数化零件构建与装配约束搭建，首先对吊钩、滑轮、夹板、滑轮轴、紧固螺栓、防脱挡板等各个独立零件进行单独建模，建模过程中严格遵循起重机械零部件的常规设计比例，对吊钩的弯曲弧度、滑轮的绳槽轮廓、夹板的三角支撑结构、螺栓的螺纹细节都进行了精准还原，确保各零件的尺寸匹配度符合实际装配逻辑。装配环节采用自下而上的装配思路，先完成滑轮与滑轮轴的同轴配合，添加滑轮绕轴转动的旋转自由度，再将两侧三角夹板与轴端进行同轴与端面贴合约束，随后依次装配各连接位置的螺栓螺母，添加螺纹配合的约束关系，最后将吊钩与夹板下部的连接结构进行铰接约束，还原吊钩可相对架体摆动的真实运动特性。材质与渲染阶段，针对不同零部件赋予对应真实材质：滑轮部分采用深蓝色工程塑料材质，添加轻微的磨砂质感与边缘高光效果，还原尼龙滑轮的外观特征；两侧三角夹板采用深灰色热轧钢材材质，表面添加细微的氧化纹理与金属哑光质感，螺栓、销轴等紧固件赋予亮银色金属材质，添加轻微的反光效果体现机加工表面的质感；吊钩部分采用锻造合金钢材质，表面做金黄色镀锌处理效果，添加金属光泽与细微的锻造纹理，区分于普通钢材部件。渲染输出时采用柔和的影棚布光，主光源从侧上方打亮模型主体，辅助光源补全暗部细节，添加柔和的环境反射效果，让各部件的材质质感得到充分展现，同时保留清晰的结构轮廓，方便观察整体装配关系。设计过程中重点考量了起重吊具的受力结构合理性，三角夹板的支撑角度、滑轮的排布间距、吊钩的连接位置都参考了实际起重机吊钩组的设计规范，确保模型不仅具备外观展示效果，也能直观体现真实吊钩滑轮组的结构组成与运动逻辑，可用于起重机械结构教学、吊装方案演示、零部件拆解展示等场景，各零件可单独导出进行工程图转换，也可添加驱动进行运动仿真，模拟吊钩起升、滑轮转动、吊钩摆动的实际工作状态。
