SLU型ST挤出机RR5双齿轮送料结构

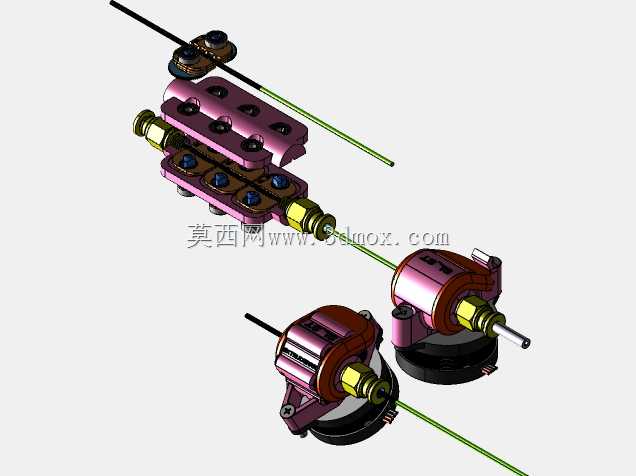

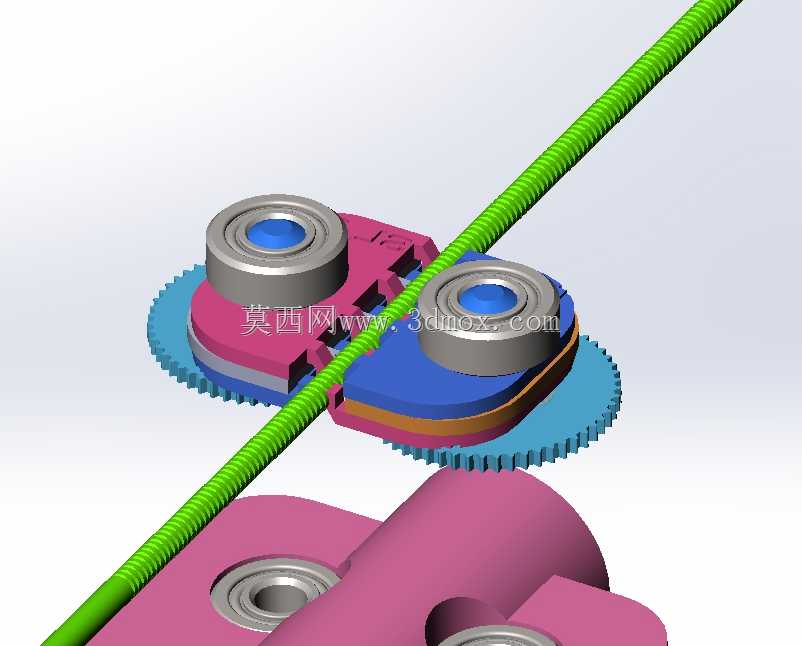

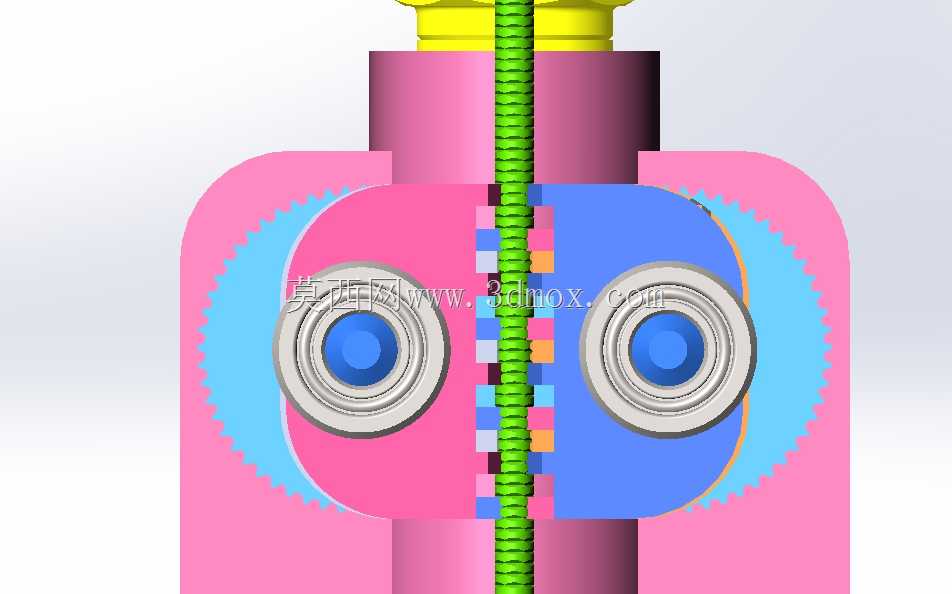

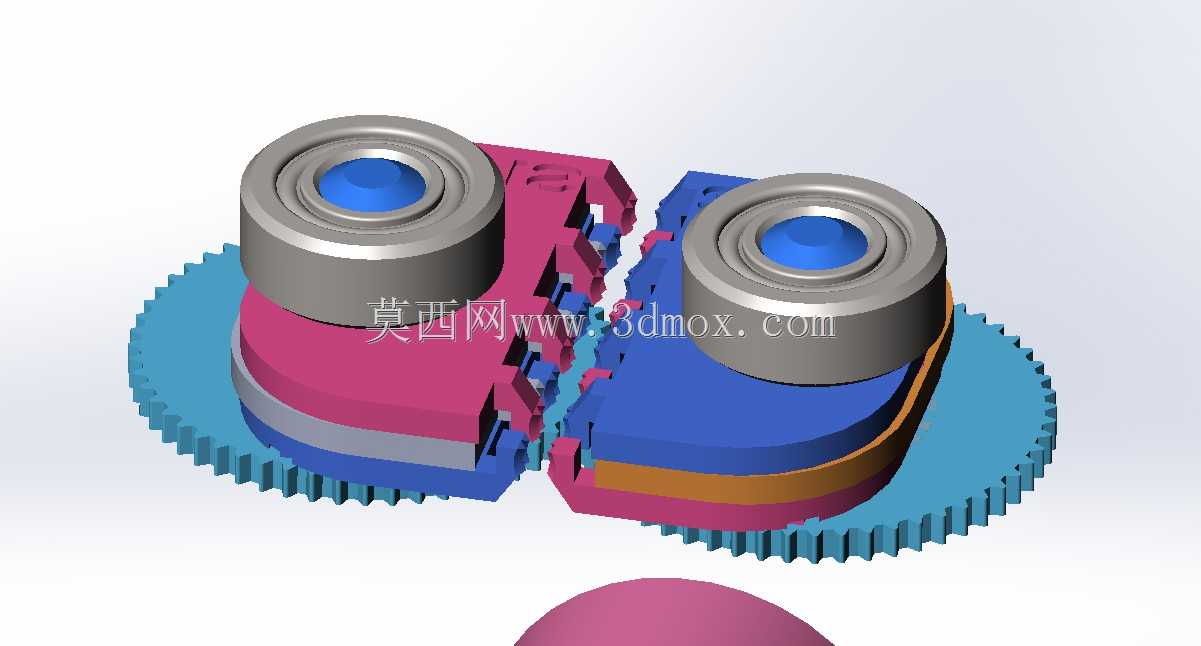

　　这套挤出送料结构主要面向熔融沉积类成型设备的耗材推送场景，核心作用是通过双侧滚轮的夹持摩擦力，将丝状耗材稳定送入加热熔腔，保证耗材推送过程的压力均匀、进给量精准，避免送料打滑、耗材偏移、进料阻力波动这类常见的送料故障。从结构布局来看，双侧送料轮采用对称式排布，每侧送料轮都集成了深沟球轴承作为转动支撑，轴承内圈与送料轮轴过盈配合，外圈嵌入对应颜色的安装座卡槽内，安装座采用分体式卡扣拼接设计，无需额外紧固件即可实现轴承的轴向定位，装配时直接将轴承压入座体预留的环形卡槽，依靠座体自身的弹性卡扣完成周向固定，大幅减少装配工序的零件数量。下方的大直径传动齿轮与送料轮轴同轴固定，齿轮采用渐开线直齿齿形，

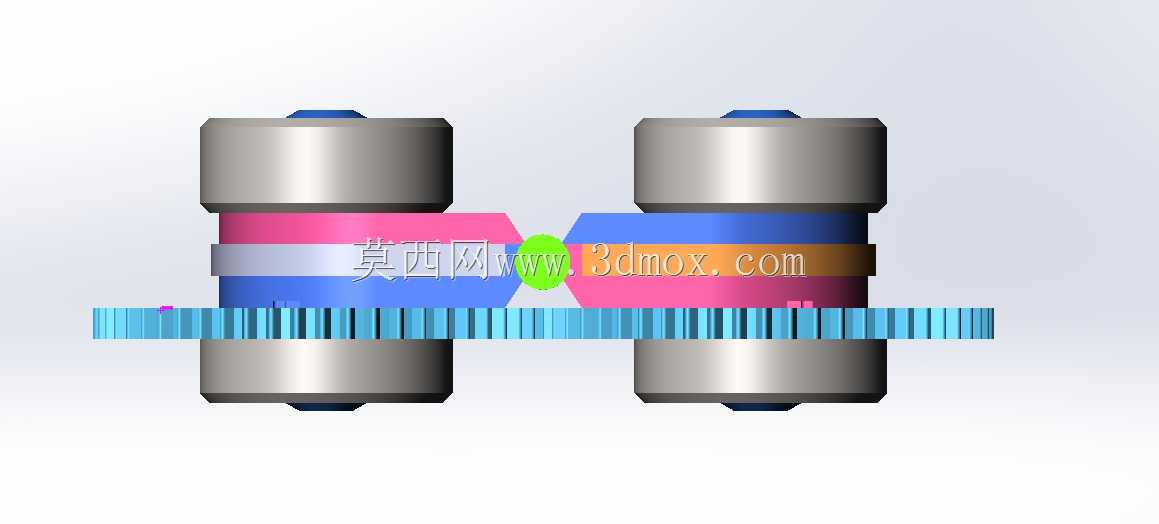

　　齿部参数匹配常用的42步进电机输出齿轮模数，传动过程中齿侧间隙控制在0.05mm以内，既保证传动过程无卡滞，又能避免间隙过大导致的送料回差，保证进给精度控制在0.01mm级别，满足高精度挤出的进给要求。安装边界方面，整套结构的横向安装宽度控制在68mm，纵向安装深度为52mm，垂直方向总高度为37mm，安装孔位采用标准的20mm间距M3螺纹孔布局，可直接适配市面上多数主流成型设备的挤出机安装位，无需额外修改安装支架即可完成替换装配。设计过程中特意将双侧送料轮的夹持接触面做了微弧面处理，弧面半径匹配常用1.75mm直径耗材的外轮廓，接触时可形成环形包角，增大接触面积的同时避免耗材被硬质轮面压出压痕，减少耗材行进过程中的阻力波动。

　　分体式的安装座采用不同颜色做功能区分，一侧为进料导向侧，预留了耗材导入的锥形导向孔，导向孔入口直径3mm，出口直径1.9mm，可对进入送料轮的耗材做初步导向校准，避免耗材弯折导致的进料卡滞；另一侧为压力调节侧，座体预留了弹簧安装槽，可通过调节螺丝改变弹簧预紧力，适配不同硬度、不同直径的耗材推送需求，从软性的柔性耗材到硬质的工程塑料耗材都能通过调整预紧力获得合适的夹持力，既不会因为夹持力过大压碎耗材，也不会因为夹持力过小出现送料打滑。传动齿轮的齿宽设计为6mm，齿部做了0.2mm的倒角处理，装配时可快速与驱动齿轮完成啮合，无需反复调整啮合间隙，齿轮与送料轮轴的连接采用D型轴孔配合，轴孔平面与轴上的铣扁位贴合，可传递更大的扭矩，

　　避免大流量挤出时轴与齿轮之间出现相对转动导致的送料失步。整套结构的运动部件全部做了轻量化处理，送料轮采用中空结构设计，在保证结构强度的前提下减少转动惯量，提升送料响应速度，在高速挤出或者回抽动作时，可快速响应驱动信号，减少回抽滞后导致的拉丝、漏料问题。实际应用中，这种双侧对称送料的结构相比单轮送料结构，送料推力可提升40%以上，在打印大流量填充、高粘度工程耗材时，依然可以保持稳定的耗材进给，不会因为熔腔内压力升高出现送料轮打滑、进给量不足的问题。结构上没有多余的冗余设计，所有零件都采用无支撑可打印的结构设计，后期维护时可直接拆分更换磨损的轴承或者送料轮，无需整体更换整个挤出组件，降低后期维护成本。安装时仅需将整套结构通过四个M3螺丝固定在挤出安装板上，对接好进料导向管与下方的加热喉管即可完成装配，不需要额外调整送料轮的同轴度，因为座体的卡槽在设计时已经保证了双侧送料轮的轴线平行度误差在0.02mm以内，装配后即可保证双侧轮的夹持间隙均匀，不会出现单侧偏磨的问题。
