多辊式线材挤出送料机构结构设计

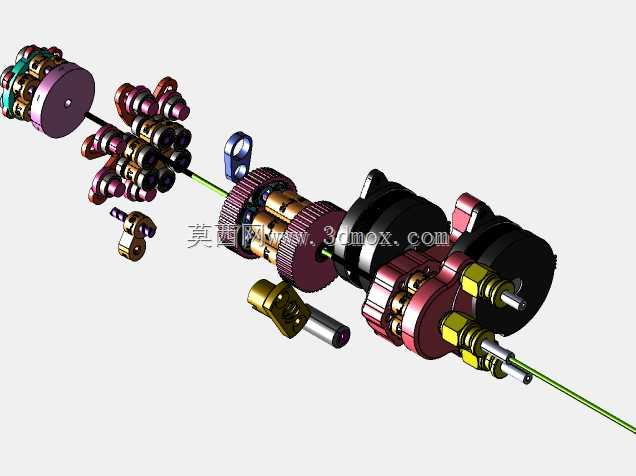

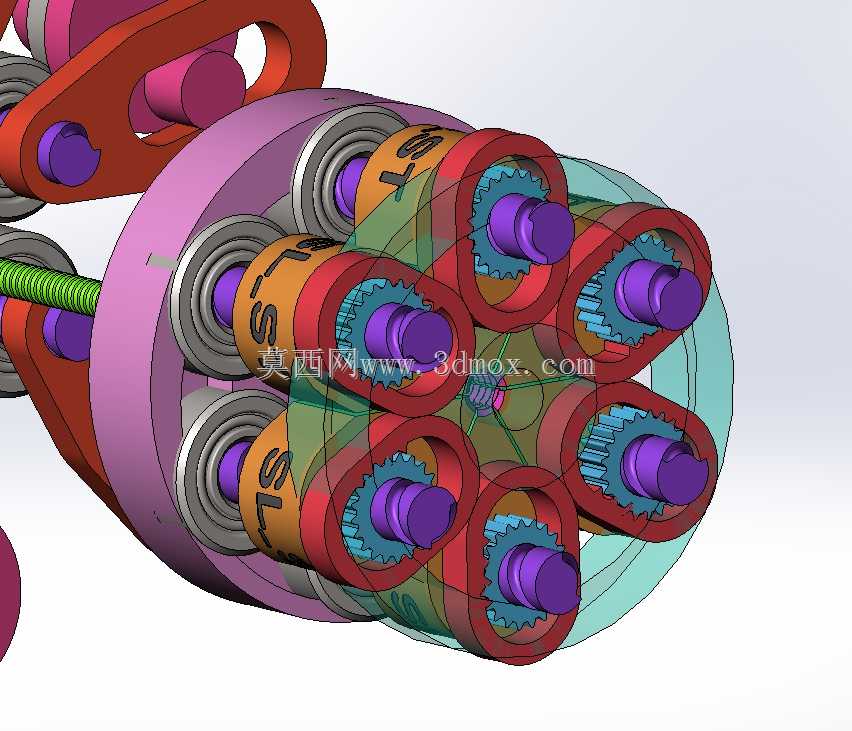

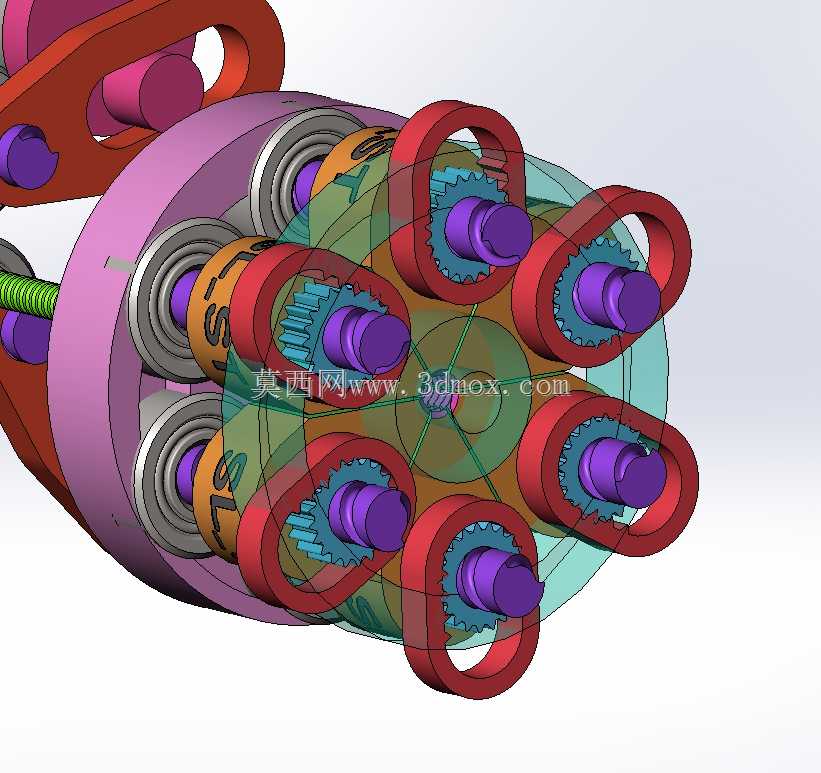

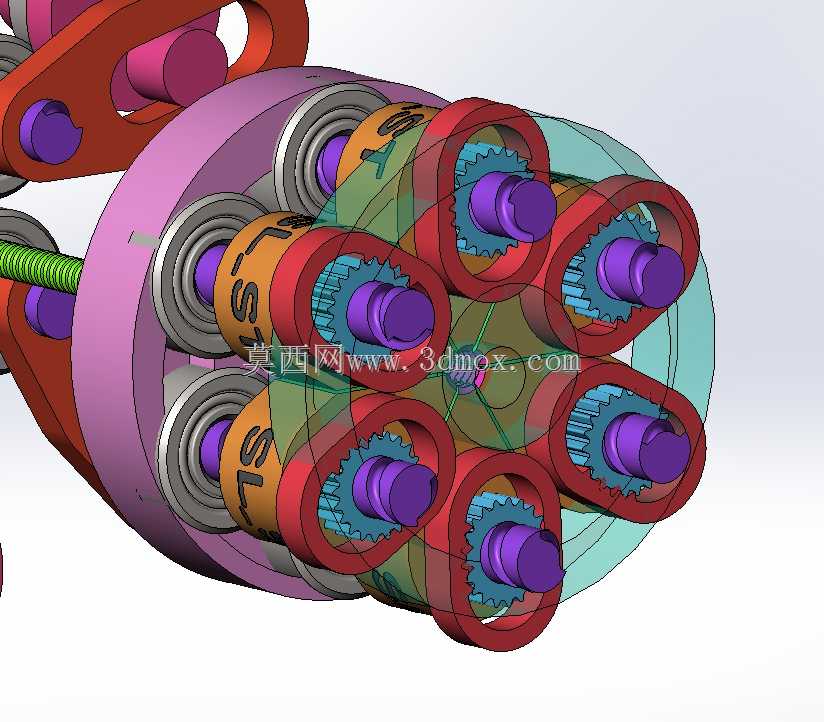

　　这套多辊式线材挤出送料机构，主要面向热塑性线材连续挤出成型的送料段工况，常见于桌面级线材挤出生产线、小型包覆挤出设备的进料单元，负责将直径均匀的热塑性线材以恒定推力、稳定线速度送入挤出机加热腔，避免送料打滑、线速度波动导致的挤出直径不均、出料断条等生产问题。从结构布局来看，该机构采用周向均布的多组压辊夹持设计，相比传统单双辊送料结构，周向多辊可以从多个方向对线材施加均匀的夹持正压力，既不会因为单点压力过大压伤软质线材表面，也能避免夹持力不足导致的送料打滑，尤其适配TPU、TPE这类软质弹性体线材的送料需求，这类线材在传统双辊送料结构中很容易因为挤压变形出现卡滞、送料步进不准的问题。设计过程中首先确定了送料线材的适配直径范围，

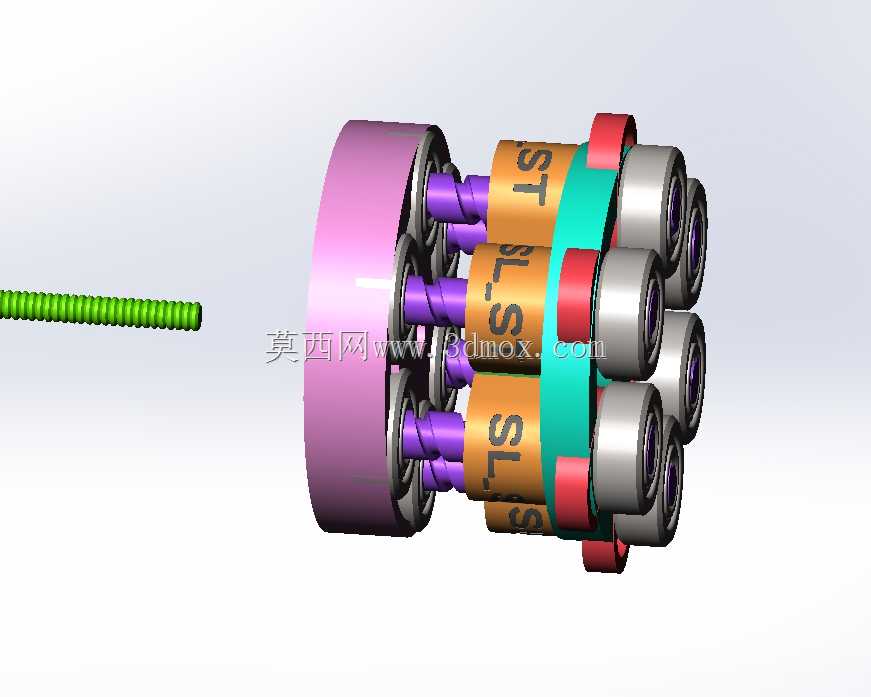

　　所有压辊的内缘包络圆直径与常规挤出线材直径匹配，压辊表面做了防滑纹理处理，增大与线材表面的接触摩擦力，同时压辊自身采用深沟球轴承作为回转支撑，保证压辊转动时的同轴度，减少送料过程中的滚动阻力，避免压辊卡滞导致的送料顿挫。周向布置的辊组通过外侧的环形定位座实现固定，定位座上加工有对应数量的辊轴安装槽，每个辊轴的安装位置都做了位置度公差约束，保证所有压辊的内缘处于同一圆柱面上，避免出现个别压辊悬空、个别压辊压入量过大的问题。输入端的导向结构做了渐缩式导入设计，线材从外侧送入时可以顺着导向斜面顺利进入多辊夹持区域，不需要人工精准对位，降低穿料操作的难度。传动侧的辊组通过同步联动结构实现动力传递，保证所有压辊的线速度一致，

　　不会因为辊组转速差对线材表面造成搓擦损伤，动力输入接口采用标准的轴连结构，可以直接匹配常规的步进电机、减速电机输出轴，不需要额外做复杂的传动转接。安装边界方面，整个机构的最大外缘由外侧的定位环决定，安装时可以通过定位环的外圆做径向定位，轴向通过定位环端面的安装孔实现与设备机架的锁固，不需要额外设计复杂的安装转接板，整体轴向尺寸紧凑，不会占用过多挤出机进料段的安装空间，适合对设备体积有要求的小型挤出设备改造、桌面级挤出设备装配场景。实际应用中，这套机构可以适配不同硬度的热塑性线材送料，当需要更换不同直径的线材时，只需要更换对应内缘尺寸的压辊组，不需要改动整体安装结构与传动接口，备件更换成本低，维护操作简单。

　　结构中所有与线材接触的零件都做了表面硬化处理，避免长期送料过程中线材中的填料磨损零件表面，导致夹持尺寸出现偏差，影响送料精度。周向的压辊之间预留了足够的间隙，既可以观察线材的送料状态，也能在送料过程中让线材表面附带的少量碎屑自然掉落，不会积存在辊组之间导致卡滞。相比传统的齿轮啮合式送料结构，这种多辊夹持送料的结构运行噪音更低，传动更平稳，长时间连续运行的温升更小，适合小直径精密线材的稳定挤出送料工况，在3D打印耗材生产线、小型线缆包覆挤出设备、实验室用小型挤出试验设备上都有很高的适配性。
