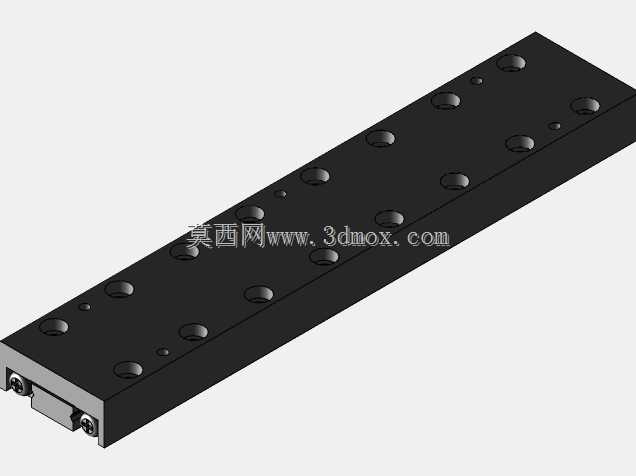

带3mm滚珠200mm行程线性导轨滑台结构

　　在非标自动化设备的直线往复运动工位设计中，线性导向部件的选型直接决定了工位的重复定位精度、运行平顺性以及负载承载能力，这款带3mm滚珠的线性轴承结构，正是面向中轻载、短行程高精度直线运动场景开发的导向组件，目前在3C电子装配工位、小型检测设备滑台、实验室精密位移平台、医疗采样设备进给机构中有着广泛的适配空间。不同于常规光轴搭配直线轴承的开放式导向结构，这款组件采用集成式滑块与导轨一体化设计，将循环滚珠滚道完全内置在滑块与导轨的配合面之间，3mm直径的滚珠沿着导轨面的磨削滚道做循环滚动，将传统滑动摩擦的高阻力、易磨损问题转化为滚动摩擦的低阻尼运行状态，在同等驱动推力下可以实现更顺滑的往复动作，也能有效降低驱动端比如小型步进电机、

　　微型气缸的负载冗余要求。从结构设计逻辑来看，这款线性轴承的有效行程设定为200mm，刚好覆盖多数小型自动化工位的进给距离需求，滑块本体采用多组滚珠循环回路排布，沿着导轨长度方向均匀分布承载滚珠，既可以承受垂直于安装面的正向负载，也能承受一定的侧倾力矩，避免单排滚珠结构在偏载情况下出现卡滞、滚道点蚀的问题。导轨两端设计了集成式端盖与密封结构，端盖内部加工有滚珠回流的弧形导向槽，保证滚珠在滚道末端可以顺畅进入回流通道完成循环，不会出现滚珠卡滞、脱落的问题；两端的密封刮片可以在滑块往复运动时刮除导轨表面附着的粉尘、细小切屑，避免硬质杂质进入滚道内部造成滚珠或滚道表面划伤，延长组件的整体使用寿命，这一点在有少量粉尘的装配车间、

　　或者有微量加工碎屑的小型机加工上下料工位中尤为实用。安装边界方面，这款线性轴承的导轨本体设计了多组均匀分布的沉头安装孔，安装时可以直接通过内六角螺丝将导轨固定在设备的安装基准面上，不需要额外加工复杂的定位台阶，只要保证安装面的平面度在常规机械加工要求范围内即可完成装配；滑块的顶面也预留了对应规格的螺纹安装孔，负载工装、执行元件可以直接锁附在滑块安装面上，不需要额外设计转接板，能够有效压缩整个运动工位的结构高度，适配设备内部紧凑的安装空间。在实际选型适配过程中，需要注意这款组件的运行速度上限与预压等级匹配，常规无预压状态下适合低阻力快速往复的轻载场景，比如检测探头的快速进给工位；如果是需要更高重复定位精度的点胶、贴片工位，

　　可以选择带轻微预压的配置，消除滚珠与滚道之间的配合间隙，避免往复换向时出现回程误差。不同于大规格重载直线导轨的厚重结构，这款小规格滚珠线性轴承整体结构紧凑，自身重量较轻，不会给运动机构带来过多的额外负载，在小型桌面式自动化设备、便携式检测装置的结构设计中，能够有效帮助工程师控制整机的重量与外形尺寸。从建模细节来看，整个结构完整还原了滚珠的循环排布、端盖的回流槽结构、安装孔的位置与尺寸、两端的限位与密封结构，在做整机结构干涉检查时，可以直接导入装配体中验证安装空间是否充足，模拟滑块在全行程范围内运动时与周边工装、线缆、其他机构的位置关系，避免实际加工装配时出现结构干涉问题；同时建模过程中保留了各个零件的配合基准面，在做有限元受力分析时，可以直接对导轨安装面施加固定约束，对滑块安装面施加对应方向的工作负载，验证不同负载下导轨的变形量、滚珠的接触应力分布，为实际选型的安全系数校核提供准确的模型依据。在日常设备维护层面，这种集成式线性轴承的维护成本较低，只需要定期通过滑块上预留的注油孔向滚道内注入适量的润滑脂，就可以保证滚珠与滚道之间的润滑状态，不需要频繁拆解维护，适合长期连续运行的自动化生产工位使用。
