SL_ST型近程挤出送料执行机构结构设计

　　桌面级FDM成型设备的送料稳定性，一直是制约打印件层间结合力、成型精度的核心环节，这款SL_ST构型的挤出送料执行单元，正是针对近程挤出场景的安装空间限制、送料推力需求做的定向结构优化。不同于远程送料方案依靠长距离鲍登管传递耗材推力的结构，该执行机构直接集成在打印运动轴的滑台安装位上，耗材从顶部导入到熔融腔的路径长度被压缩到35mm以内，大幅降低了柔性耗材送料过程中的弯折失稳风险，哪怕是TPU这类 Shore 90A 以下的软质耗材，也能实现稳定的匀速送进，不会出现送料打滑、耗材堆滞在喉管内的常见故障。

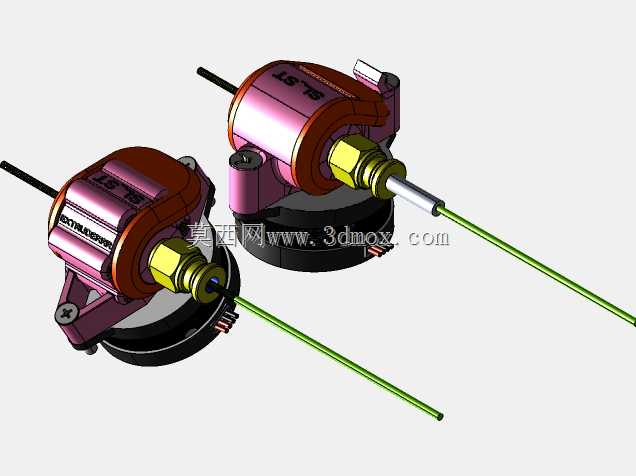

　　从结构布局来看，该执行机构采用了分体式压紧轮设计，主动送料轮做了滚花防滑处理，压紧力通过侧置的扭簧实现自适应调节，不需要用户反复手动调整压紧螺钉的预紧量，当耗材直径在1.75mm±0.05mm的公差范围内波动时，压紧轮可以自动贴合耗材表面，维持恒定的送料正压力，既不会因为压力过大刮伤耗材表面产生碎屑，也不会因为压力不足出现送料步进丢步的问题。顶部的耗材导入接口做了黄铜导向衬套设计，衬套内孔做了15°的导入倒角，耗材穿入时不需要精准对位就能顺利进入送料轮啮合区，日常更换耗材的操作效率提升明显，同时导向衬套可以阻挡大部分外界粉尘进入送料机构内部，减少滚花轮齿槽内的碎屑堆积，延长机构的维护周期。

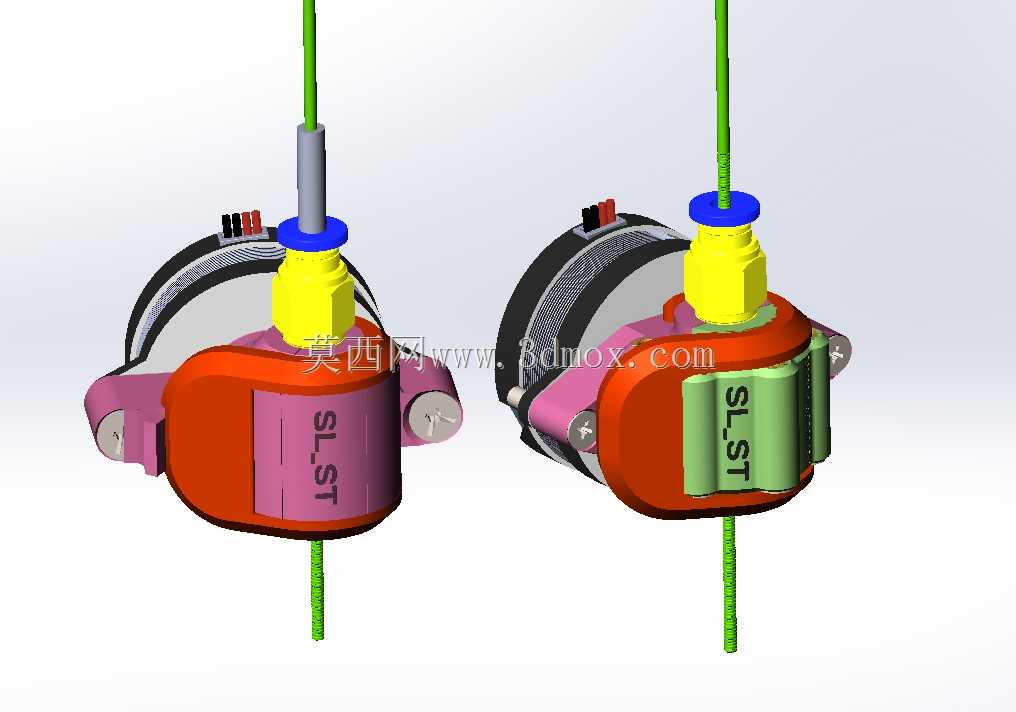

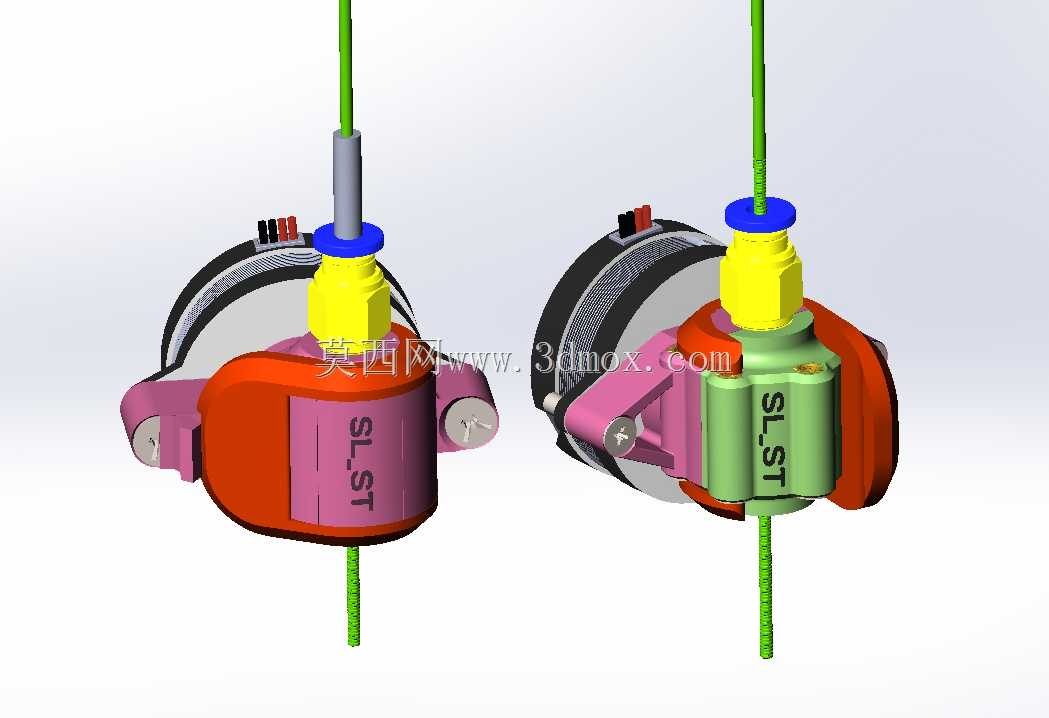

　　安装边界方面，该执行机构的主体安装座采用了对称式的安装孔位设计，安装孔距适配市面上主流的E3D火山、V6热端的通用安装位，不需要额外制作转接板就能直接替换原有挤出机构，整体安装后的径向最大尺寸控制在62mm以内，安装高度从热端喷嘴到顶部导入接口的总高度为78mm，不会和常规尺寸的打印平台调平传感器、散热风道产生运动干涉，哪怕是打印行程在200mm以内的小型桌面设备，也能留出足够的运动安全余量，不会出现机构运动到极限位置时和设备框架碰撞的问题。机构的外壳部分做了分色的模块化设计，不同功能的结构件采用不同颜色的工程塑料制作，日常维护拆解时可以快速识别对应部件，不需要对照装配图就能完成送料轮清洁、压紧轮更换这类常规维护操作。

　　实际应用场景中，这款挤出机构既可以适配常规PLA、PETG等硬质耗材的高速打印需求，在120mm/s的打印速度下依然能维持稳定的送料精度，送料步进的误差控制在0.01mm以内，不会出现高速打印时的供料不足导致的层间缺料问题；也能满足柔性耗材、碳纤维填充耗材的特殊送料要求，送料轮的齿形做了钝化处理，不会刮断碳纤维填充耗材内部的增强纤维，避免纤维碎屑堵塞喉管的问题。机构的散热部分采用了侧置的散热风道设计，散热气流直接吹向喉管的散热鳍片区域，能将喉管上部的温度稳定控制在50℃以下，避免耗材在喉管内提前熔融导致的堵头故障，哪怕是连续20小时以上的长时间打印作业，也能维持稳定的工作状态。

　　从设计思路上看，这款机构没有盲目追求轻量化而牺牲结构刚性，主体受力的安装座采用了玻纤增强的工程塑料制作，送料轮的转轴采用了不锈钢材质的精密轴件，径向跳动量控制在0.02mm以内，送料过程中不会出现转轴晃动导致的耗材送进偏移问题。侧置的线材走线槽做了内嵌式设计，步进电机的供电线、温度传感器的信号线都可以顺着走线槽规整布置，不会在运动过程中剐蹭到设备的其他部件，减少了线材磨损导致的电路故障风险。机构的快拆设计也做了针对性优化，不需要额外使用专用工具，只需要拨开侧置的压紧卡扣就能打开送料轮的压合区，快速清理卡在送料轮之间的耗材碎屑，或者更换磨损的送料轮部件，日常维护的操作门槛大幅降低，哪怕是没有机械装配经验的普通用户，也能在短时间内完成常规的维护操作。
