这套挤出机传动送料结构,核心服务于熔融态物料的稳定挤出输送场景,常见于桌面级线材挤出、小型型材挤出生产环节,承担物料推送、扭矩传递、多工位同步驱动的核心作用,整套结构的布局完全围绕连续挤出工况的载荷特性设计,没有冗余的装饰性结构,所有部件的选型和排布都指向长期稳定运行的工程需求。

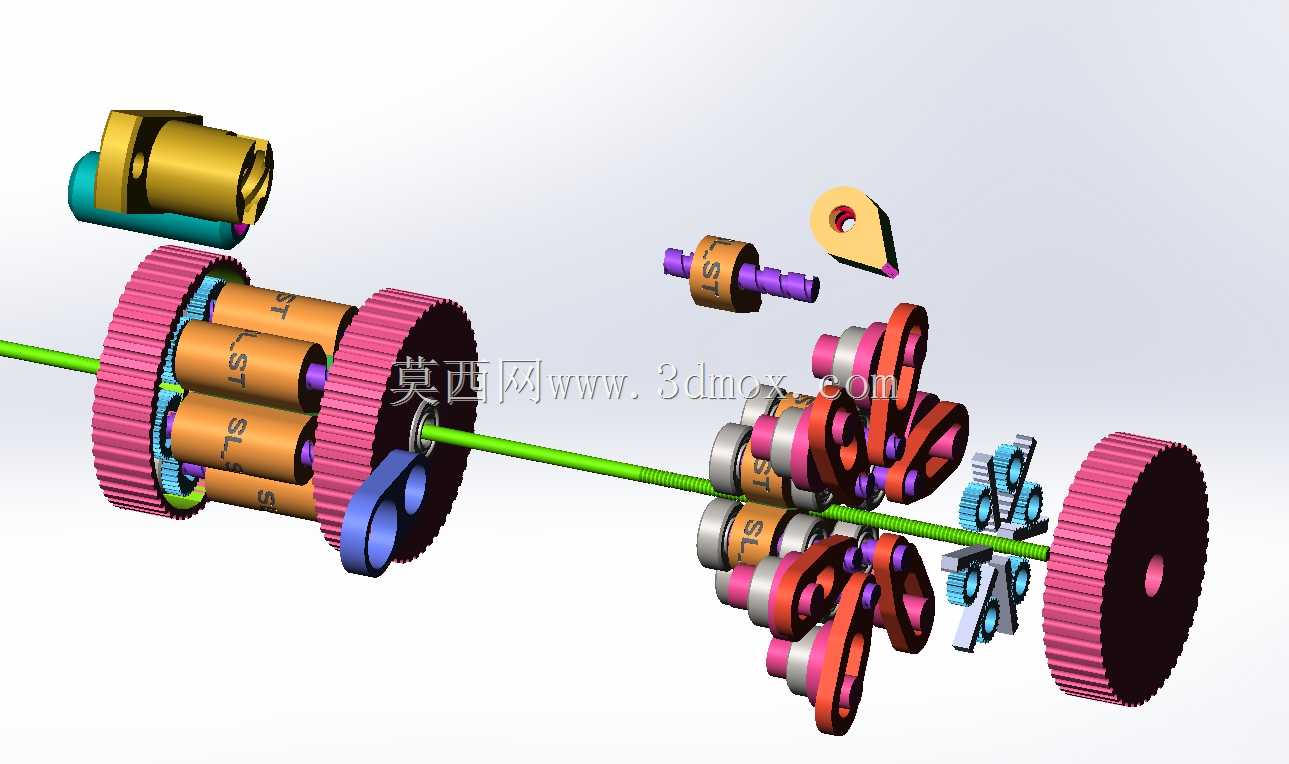

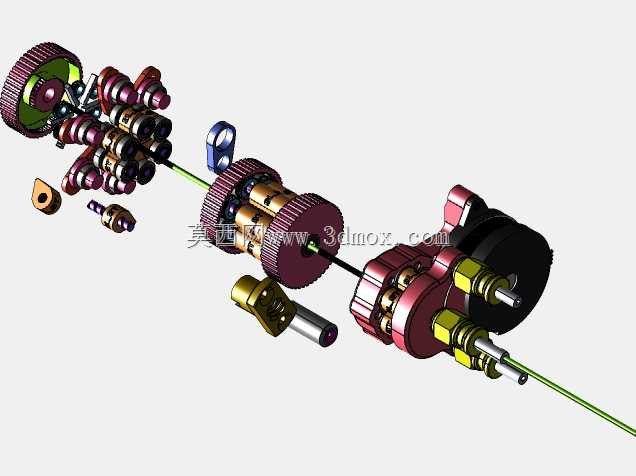

从实际功能来看,这套结构的输入端可对接伺服驱动或步进驱动单元,动力通过大模数粉色传动齿轮输入后,经绿色长传动杆将扭矩分配到前后两组挤出辊组,前端的四组铜质挤出辊呈圆周排布,辊身表面做了防滑纹理处理,能够在抱紧物料的同时提供足够的轴向推送力,避免物料打滑导致的挤出量波动;后端的两组偏心轮组与紫色传动拨叉配合,能够在连续送料的过程中实现周期性的压力补偿,抵消物料熔融状态下的密度波动,保证挤出端的出料压力恒定,不会出现出料忽快忽慢、粗细不均的问题。
设计思路上,整套结构采用模块化拆分逻辑,所有传动部件都通过定位销和卡簧实现轴向固定,没有采用一体化焊接或铸造成型的结构,方便后期维护时单独更换磨损的齿轮或挤出辊,不需要整体拆解整套设备。传动齿轮选用大齿距设计,齿面做了加厚处理,能够承受挤出工况下的瞬时冲击载荷,避免频繁正反转或物料卡滞时出现断齿问题;长传动杆采用空心结构设计,在保证扭转刚度的前提下降低了整体转动惯量,提升了传动响应速度,也减少了驱动端的动力损耗。偏心轮组的偏心距经过反复校核,刚好匹配常用挤出物料的压缩比需求,不需要额外调整间隙就能适配常规粒径的原料,降低了现场调试的难度。
安装边界方面,整套结构的核心安装基准为长传动杆的轴线,所有齿轮、挤出辊、偏心轮的同轴度公差控制在0.02mm以内,安装时需要先固定两端的齿轮轴承座,再依次穿入传动杆和各功能组件,避免强行压装导致传动杆弯曲变形。前端挤出辊组的外轮廓最大直径为120mm,后端偏心轮组的最大回转半径为45mm,整套结构的轴向总长度为380mm,安装时需要在传动杆的径向预留至少20mm的散热间隙,避免连续运行时传动部件的热量传导到进料端导致原料提前熔融结块。输入端的齿轮轴径为8mm,可通过联轴器直接对接驱动单元输出轴,不需要额外加装减速机构,因为齿轮组本身的传动比已经匹配了常规挤出速度下的扭矩需求,整套结构的安装固定孔位分布在两端的支撑座上,孔距为60mm,可直接固定在挤出机的主体安装板上,不需要额外制作转接工装。
实际运行过程中,这套结构的传动路径没有多余的转向环节,动力传递效率可达92%以上,齿轮组的侧隙控制在0.1mm以内,既不会因为侧隙过大导致传动回差,也不会因为侧隙过小出现卡滞、磨损加剧的问题。挤出辊的材质选用耐磨铜合金,长期与物料摩擦也不会出现明显的磨损,使用寿命是普通钢制辊的2倍以上,而且铜质材料的导热性更好,能够辅助维持进料段的温度稳定,避免物料温度波动影响挤出质量。顶部的独立快拆接头可直接对接进料喉,不需要额外加装密封件,接头的内径与挤出辊组的进料通道完全对齐,不会出现物料卡滞在接缝处的问题。
