多工位SLU ST挤出机传动结构设计

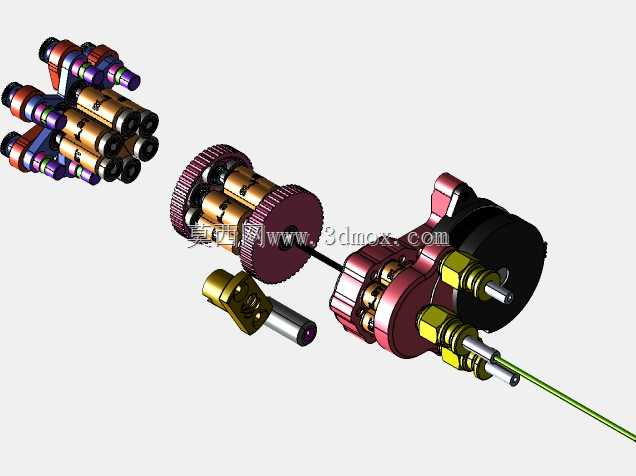

　　这套多工位挤出传动结构，主要面向小流量多组分流体挤出工况设计，常见于实验室小型挤出试验线、3D打印多色耗材生产、微型线缆包覆挤出等场景，核心解决单路挤出效率低、多组分共挤同步性差的实际问题。从结构布局来看，整套组件采用单输入轴分路传动的设计逻辑，输入端通过大模数粉色传动齿轮接收动力，齿轮与中心绿色传动轴通过平键周向固定，传动轴两端预留轴承安装位，可直接适配标准深沟球轴承完成机架固定，输入端的金色快接接头采用外螺纹安装结构，可直接对接上游料筒的出料口，接头内置流道与中心轴的送料通道连通，避免流体输送过程出现泄漏死角。

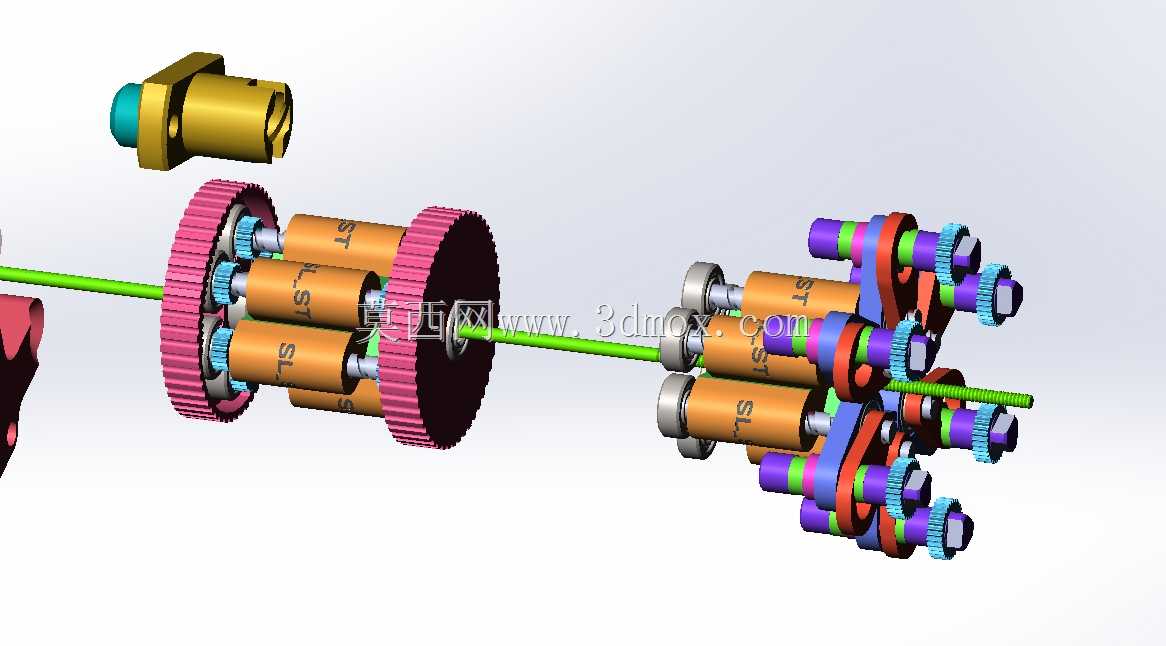

　　传动路径的设计上，大齿轮同时驱动三组均布的橙色挤出套筒组件，每组套筒外壁标注SL/ST标识对应不同的挤出螺杆规格，套筒与安装板之间采用定位销加螺栓的固定方式，保证多组组件的同轴度误差控制在0.02mm以内，避免螺杆转动过程出现扫膛问题。动力经过第一级分路后，再通过末端的多组彩色传动齿轮组，将动力二次分配给更多的微型挤出单元，每一组末端齿轮都对应独立的挤出螺杆，可实现最多九路流体的同步挤出，各支路的传动比经过精确计算，保证所有螺杆的转速差控制在1%以内，满足多组分共挤时的流量配比要求。

　　从安装边界来看，整套结构的轴向总长度可根据挤出工位数量灵活调整，当前展示的双段分路结构，输入端到最末端挤出头的轴向尺寸控制在300mm以内，径向最大尺寸为输入端大齿轮的齿顶圆直径，约80mm，安装板上预留的固定孔位采用标准孔距设计，可直接固定在4040铝型材搭建的设备机架上，不需要额外加工转接板。挤出套筒的外径统一为20mm，可适配行业通用的加热圈、温度传感器等配件，降低后续配件采购的成本。

　　功能特性层面，这套结构采用模块化设计思路，每一组挤出套筒组件都可以单独拆卸更换，当某一路出现磨损或者需要更换不同螺杆规格时，只需要拆除对应位置的固定螺栓即可完成更换，不需要拆解整套传动系统，大幅缩短设备维护的停机时间。传动齿轮组采用错层布置的方式，不同传动比的齿轮通过不同颜色区分，装配过程中可以通过颜色快速对位，避免出现齿轮啮合错位导致的传动卡滞问题，齿轮之间的侧隙经过预调整，空载状态下转动阻力均匀，没有卡顿或者空程过大的问题。

　　流道设计上，中心传动轴的送料通道内壁做了抛光处理，表面粗糙度达到Ra0.8，减少流体输送过程的阻力，同时避免物料残留导致的流道堵塞，各支路的流道入口都做了圆角过渡，避免物料在转角处出现滞流分解的问题，适配大部分热塑性塑料、硅胶等流体物料的输送要求。输入端的快接接头采用铜质材质，具备良好的导热性，可配合加热元件实现进料段的温度控制，避免物料在接头处提前冷却固化。

　　实际选型应用时，可根据挤出流量需求选择不同长度的挤出螺杆，搭配对应模数的传动齿轮调整挤出转速，当需要更大的挤出压力时，可更换末端的小模数齿轮组提高传动比，提升螺杆的输出扭矩。整套结构的所有转动部件都预留了润滑脂加注位置，日常维护时只需要定期在齿轮啮合处加注润滑脂，即可保证长期运行的稳定性，适合小型化挤出设备的研发、小批量生产场景使用，也可作为教学演示的传动结构案例，帮助从业者理解多工位分路传动的设计逻辑与装配要点。
