SLU型ST挤出机RR传动结构设计方案

　　这套挤出传动结构的设计，最初是围绕小流量高精度挤出工况的安装痛点展开的，很多桌面级挤出作业场景里，留给驱动端的安装空间非常局促，常规直连式挤出结构要么轴向尺寸过长挤占送料通道空间，要么传动换向时的背隙波动影响出料精度，这套结构采用锥齿轮换向传动的布局，就是为了在有限的安装边界里，把驱动电机的布置方向从轴向平行改成侧向倾斜布置，大幅压缩轴向的安装长度，适配紧凑安装位的设备改造需求。从实际应用场景来看，这类结构多用于小口径耗材挤出、微量流体输送、实验室级混料挤出的设备端，区别于大产能工业挤出机的大扭矩直驱结构，这套结构更侧重出料的稳定性和安装的适配性，传动端的多瓣式行星啮合布局，能把单组齿轮的受力分散到多个啮合齿面上，

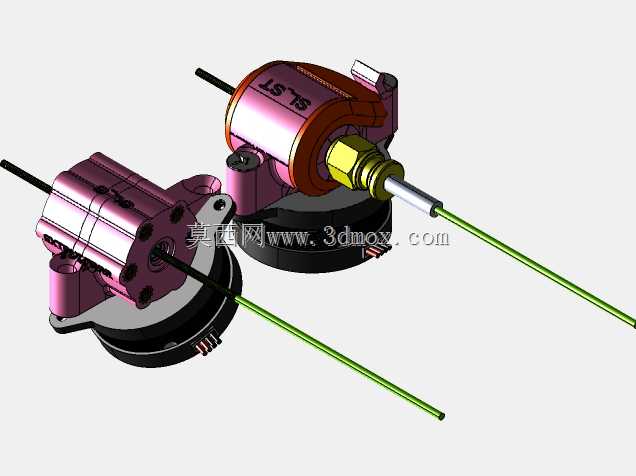

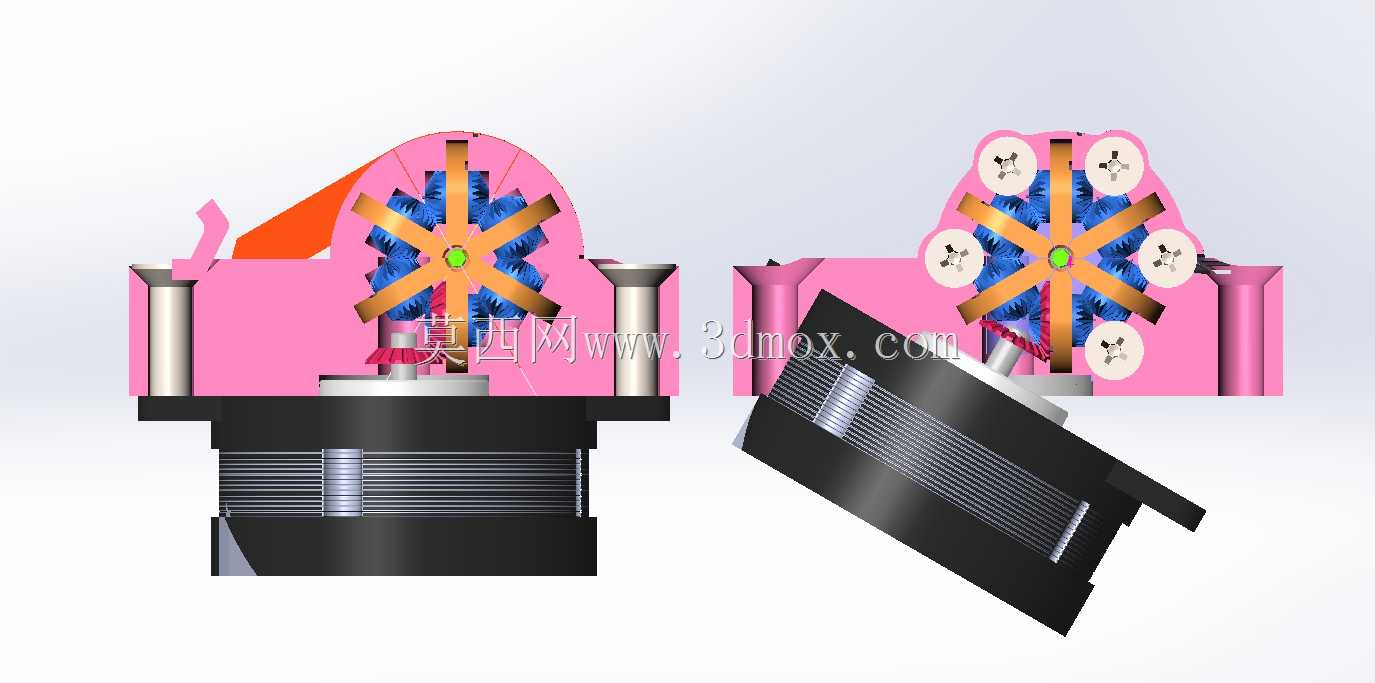

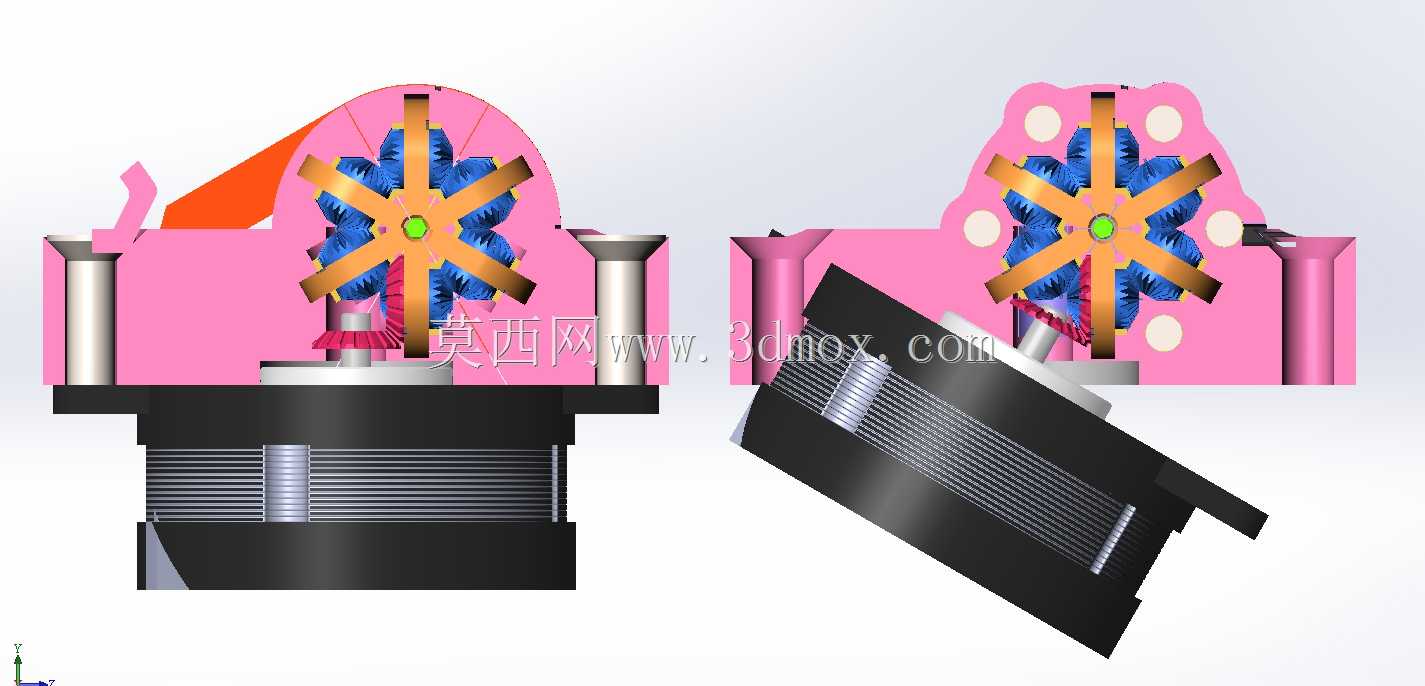

　　降低单齿的接触应力，就算是长时间连续带料运行，齿面的磨损量也能控制在很低的水平，避免长期运行后出现传动间隙变大、出料脉动超差的问题。设计过程中最先敲定的是安装边界的尺寸约束，底部的驱动连接端采用标准的圆柱安装面，带环形定位凸台，能直接适配市面常见的42、57规格步进电机的安装法兰，不需要额外做转接板，安装时只要把定位凸台卡入电机端的定位止口，拧紧周向的固定螺丝就能完成装配，同轴度公差能控制在0.02mm以内，不需要后续反复调校对中。上部的挤出工作端采用对称式的腔体结构，粉色的腔体部分是送料流道的容纳区，周向预留的四个圆形通孔是加热棒和温度传感器的安装位，能根据加工物料的熔融温度需求，灵活配置不同功率的加热元件，保证腔体内物料温度均匀，不会出现局部冷料堵头的问题。传动部分的锥齿轮组是整个结构的设计核心，中心的绿色定位块是齿轮轴的轴向定位基准，六个均匀分布的啮合锥齿轮同时和中心主动轮啮合，动力从底部电机输入后，通过中心主动轮把扭矩均匀分配到周边的六个从动齿轮上，带动挤出送料元件同步转动，这种多齿轮均布的结构，一方面能把传动比做的更紧凑，不需要额外增加减速级就能获得合适的输出扭矩，另一方面多齿同时啮合的特性，能把传动背隙控制在极小的范围内，出料时的脉动率比常规单对锥齿轮传动结构低60%以上，适合对出料精度要求高的3D打印耗材挤出、医用软管挤出这类场景。结构的侧向倾斜安装状态是特意做的工况模拟，实际设备安装时，

　　不一定能保证驱动端完全垂直于安装基面，这套结构的齿轮啮合侧隙是按倾斜15度的安装工况做的补偿设计，就算安装面有一定角度偏差，齿轮也不会出现卡滞、啮合异响的问题，适配不同设备的安装布局需求。腔体外部的两个金属立柱是结构的支撑固定柱，穿过腔体的安装孔后直接和底部的安装基座连接，把上部腔体的受力直接传递到基座上，避免齿轮轴承受额外的径向力，延长传动组件的使用寿命。流道出口端的结构做了收敛式设计，能在物料挤出前建立稳定的挤出压力，避免出料出现膨胀、粗细不均的问题，出口端的连接螺纹采用标准的细牙螺纹，能直接适配常规的挤出喷嘴、模头配件，不需要额外加工转接接头。设计时也考虑了维护拆解的便利性，整个结构没有采用一体化焊接或者铆接的不可拆结构，

　　所有齿轮、腔体、基座都通过螺丝和定位销连接，日常维护时只要拆开周向的固定螺丝，就能把腔体和传动部分分离，清理残留物料或者更换磨损的齿轮配件，不需要把整个结构从设备上完全拆下来，降低现场维护的工作量。针对锥齿轮加工的精度要求，建模时特意把齿形参数做了标准化处理，采用等顶隙锥齿轮的齿形设计，加工时可以用常规的锥齿轮铣削设备加工，不需要定制特殊刀具，就算是小批量加工也能控制制造成本，不会因为特殊齿形导致零件采购成本过高。另外，结构的所有密封面都预留了密封槽的安装位置，在腔体和基座的结合面、齿轮轴的穿出位置，都可以加装耐高温的密封圈，避免熔融的物料从装配缝隙渗漏到传动腔里，污染齿轮润滑脂，导致传动卡滞。在做受力校核的时候，按最大挤出扭矩5N·m的工况做了有限元分析，齿轮的齿根弯曲安全系数能达到2.5以上，腔体的变形量在满负载工况下不超过0.01mm，完全能满足连续运行的强度要求，不会因为负载过大出现腔体变形漏料、齿轮断齿的问题。
