SLU ST挤出机RR结构设计方案展示

　　这套挤出结构的设计初衷，是面向小流量高压流体挤出工况做的紧凑型方案，最早是在实验室做微尺度线材挤出试验时攒的雏形，后来逐步优化了传动和密封部分的结构，适配小批量特种线材、柔性耗材的挤出生产场景。从实际应用场景来看，这类结构既可以搭载在桌面级线材生产线上做小批量定制耗材生产，也可以集成到点胶、涂覆设备的末端执行端，完成高粘度流体的精准定量挤出，甚至在部分医用导管的挤出试制线上，也能看到同原理结构的应用。

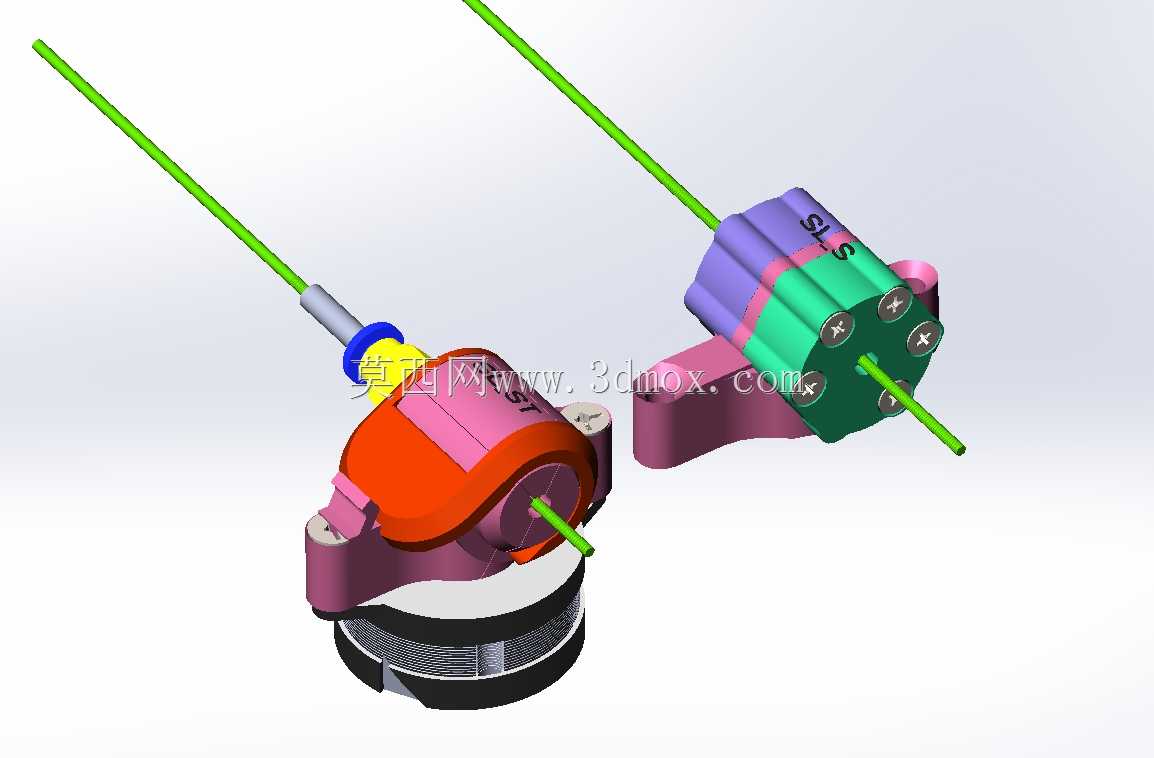

　　从功能特性上拆解，这套结构最核心的设计点是做了双段式的压力梯度构建，靠近进料端的腔体做了大导程的输送螺槽，负责把进入腔体的物料稳定向前推送，建立初步的输送压力，靠近出料口的区段则做了螺距收窄+腔体内径微缩的结构，把输送段送来的物料进一步压缩，建立稳定的高压挤出环境，避免高粘度物料挤出时出现压力波动导致的出料粗细不均问题。外露的绿色长杆是挤出流道的内衬导向件，一方面是给挤出的线材提供平直的导出通道，避免刚挤出的高温软质线材出现弯曲变形，另一方面也可以通过更换不同内径的导向杆，快速适配不同线径的挤出需求，不用拆解整个挤出腔体就能完成规格切换，这点在多规格小批量试制场景下能省不少换型时间。

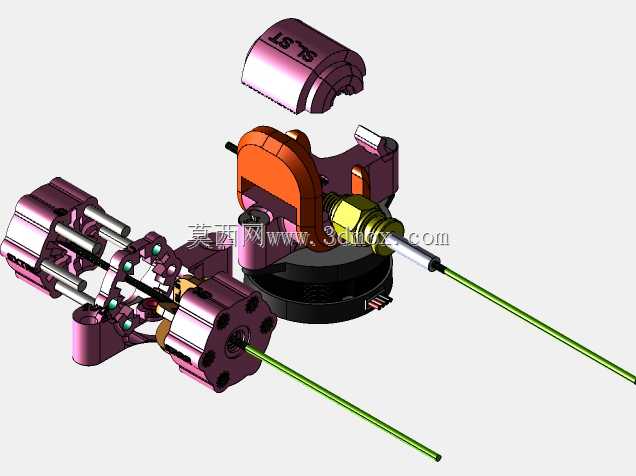

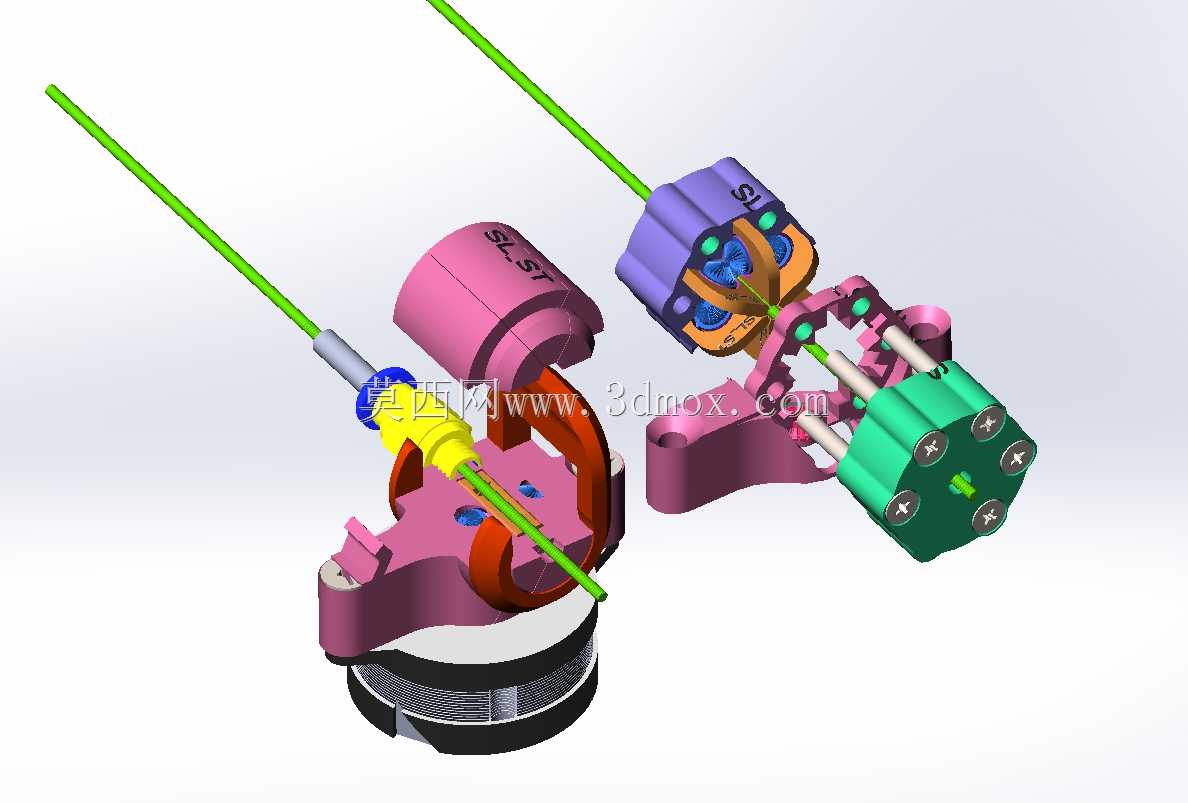

　　设计思路上，没有采用传统挤出机那种一体式长机筒的结构，而是把驱动端、挤出腔体、出料导向三个模块做了分体式设计，每个模块之间通过定位止口+螺栓锁紧的方式连接，这样做的好处是后续维护时，哪个模块出现磨损就单独更换哪个部分，比如挤出腔体的内壁因为长期受物料摩擦和高压冲刷出现磨损，只需要拆下腔体段更换内衬套就行，不用把整个驱动部分都拆解，大幅降低了后期的维护成本。驱动端的外壳做了多面切边的造型，不是为了外观好看，而是方便安装时用扳手夹持定位，避免锁紧出料端配件时整个驱动部分跟着转动，安装孔位做了均布的四个沉头孔，可以直接固定在设备的安装面板上，安装边界做了充分的避让，固定后整个结构的外轮廓不会和周边的送料、冷却组件产生干涉。

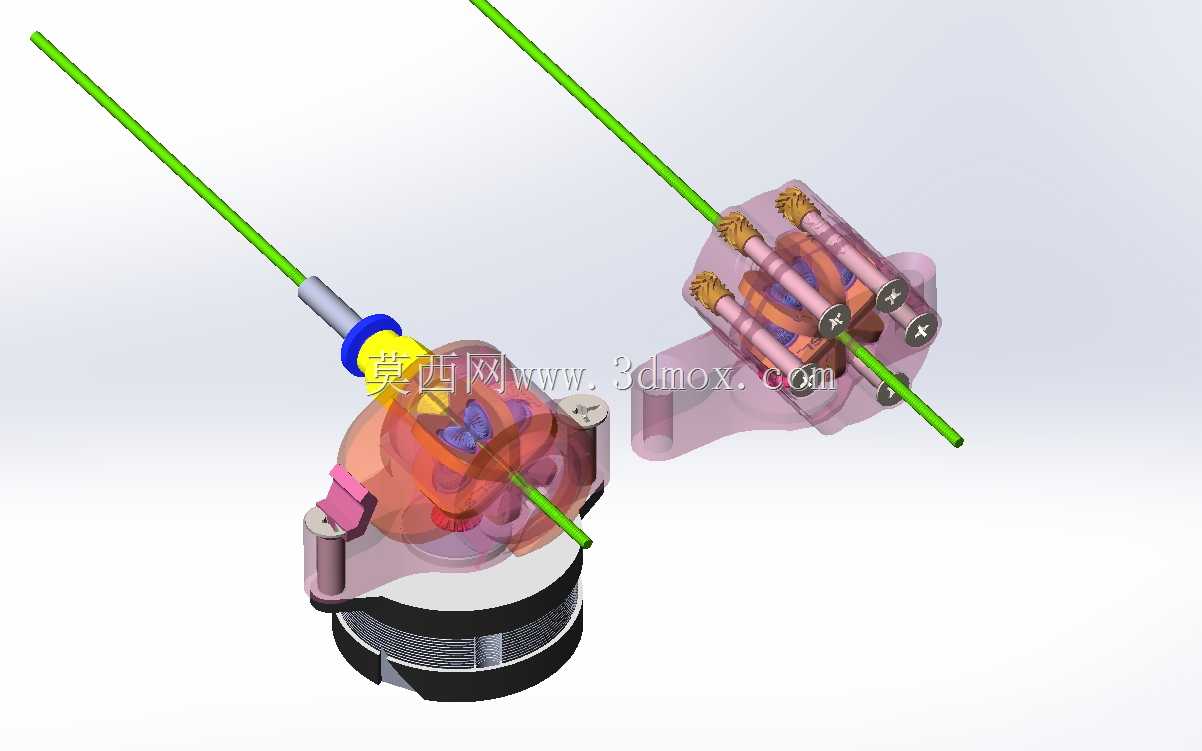

　　尺寸边界上，整个结构的安装基准面设在驱动端的底部法兰面，法兰的外径控制在常规桌面设备的安装面板开孔范围内，不需要对设备面板做特殊的扩孔加工就能直接安装。挤出腔体的轴线和安装面保持平行，出料导向杆的伸出长度做了可调节设计，根据后续冷却水槽的安装位置，可以调整导向杆的伸出长度，让挤出的线材刚好落入冷却槽的导向轮位置，不会因为出料位置过高导致线材下坠拉细，也不会因为位置过低和冷却槽的结构产生碰撞。传动部分的锥齿轮啮合间隙做了可调设计，端盖上的四个固定螺丝松开后，可以微调端盖的轴向位置，调整锥齿轮的啮合间隙，避免长期运行后齿轮磨损导致的传动异响和压力波动，齿轮腔内部预留了润滑脂的存储空间，一次加注润滑脂就能满足长期运行的润滑需求，不用频繁拆开维护。

　　密封结构上，在挤出腔体和驱动端的连接位置做了两道密封槽，分别适配不同压力等级的密封件，低压段用普通的O型圈做静态密封，高压段靠近出料口的位置用了组合式密封垫圈，能承受持续的高压挤出压力，不会出现物料渗漏到齿轮腔的问题。进料口的位置设在挤出腔体输送段的上方，开口尺寸和常规的送料喉管标准尺寸匹配，可以直接对接通用的颗粒料送料机构，不用额外做转接件。整个结构的重量控制得比较轻，即使是搭载在移动的挤出执行机构上，也不会给驱动轴带来过大的负载，适配多轴联动的涂覆、3D打印类设备的搭载需求。
