小型SLU ST挤出执行机构结构设计

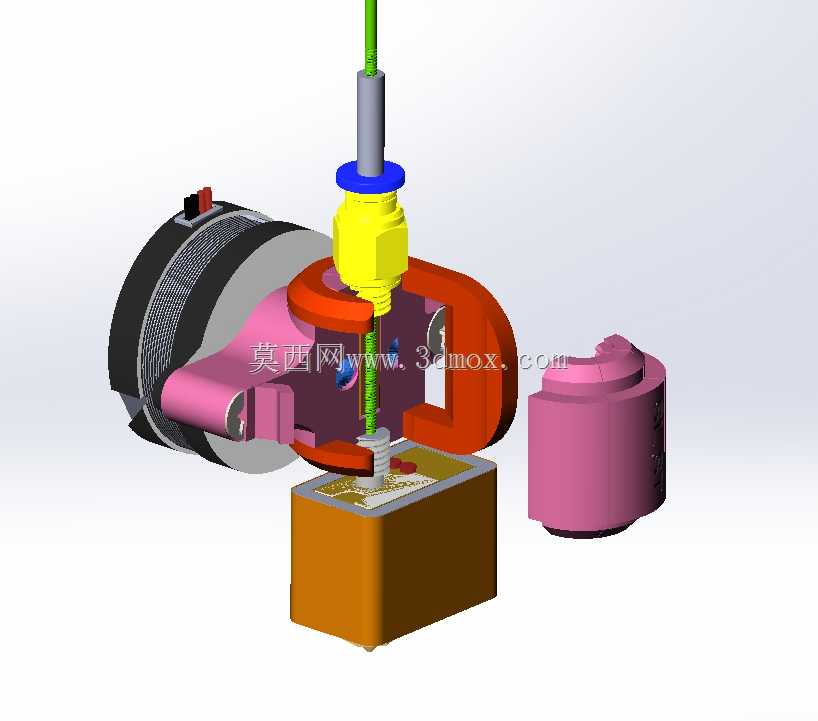

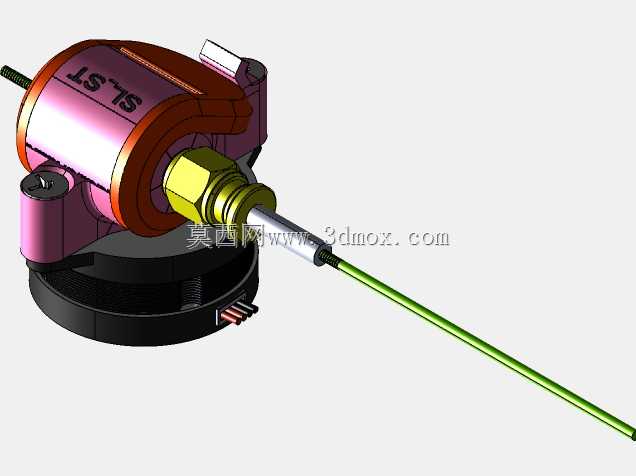

　　这套挤出执行机构的设计，最初是面向桌面级耗材熔融挤出场景做的适配优化，核心要解决的是小空间内的动力传递、出料稳定性以及后期维护便利性的平衡问题。从结构布局来看，整体采用上下分层的排布逻辑，底部的基座作为整个机构的安装基准，预留了标准的安装孔位，可直接固定在设备的移动滑台面板上，安装边界控制在120mm见方的投影范围内，垂直方向总高度不超过180mm，不会和周边的走线、冷却管路产生运动干涉，适配多数小型桌面加工设备的安装空间要求。

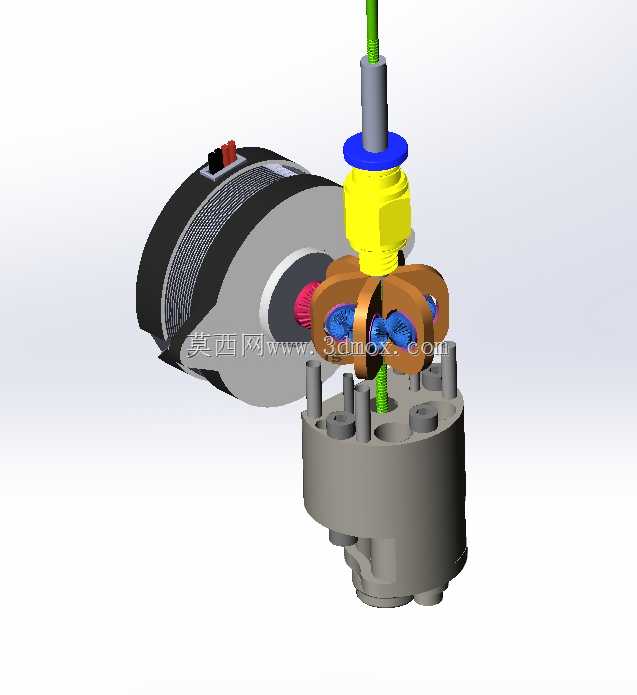

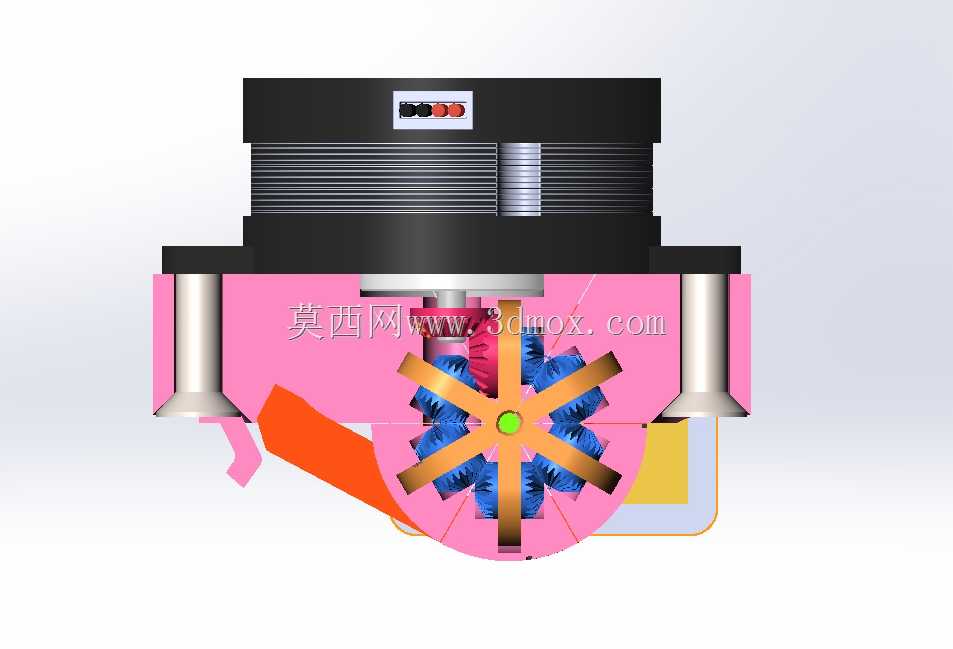

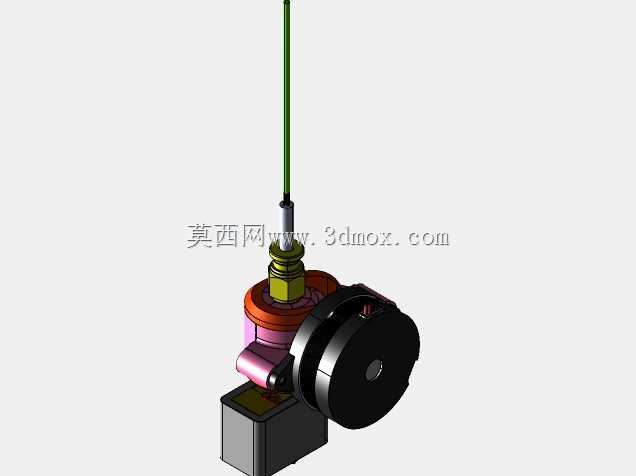

　　动力输入侧采用侧置布局，将驱动轮布置在机构侧方，通过同步带将动力传递到内部的传动组，这种布局能有效压缩垂直方向的尺寸占用，同时避免驱动电机的热量直接传导到出料段，减少耗材提前熔融引发的堵头风险。内部传动环节特意选用锥齿轮组做换向传动，将水平方向输入的旋转动力转换为垂直方向的挤出推送动作，锥齿轮的啮合间隙在建模阶段就预留了0.02-0.05mm的调整余量，后期装配时可通过侧方的紧定螺钉微调啮合位置，避免因加工公差导致的传动卡顿、噪音过大问题。

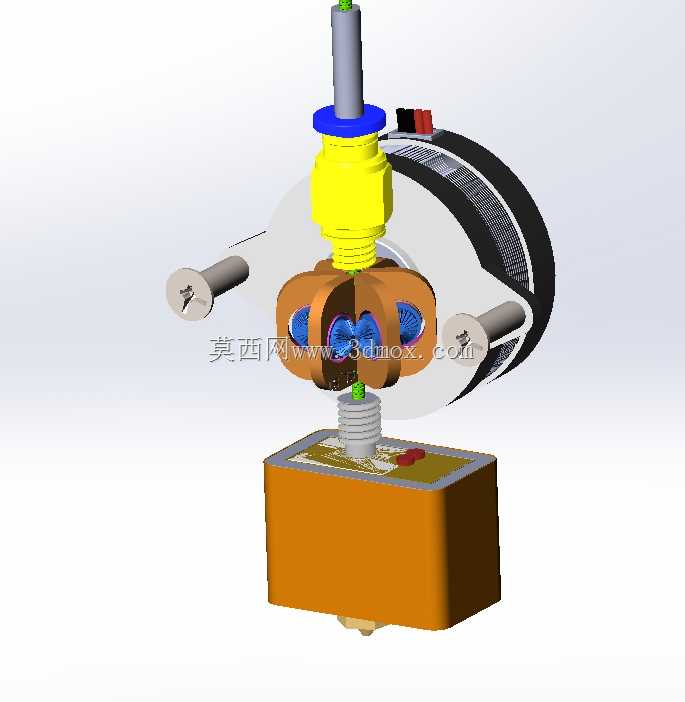

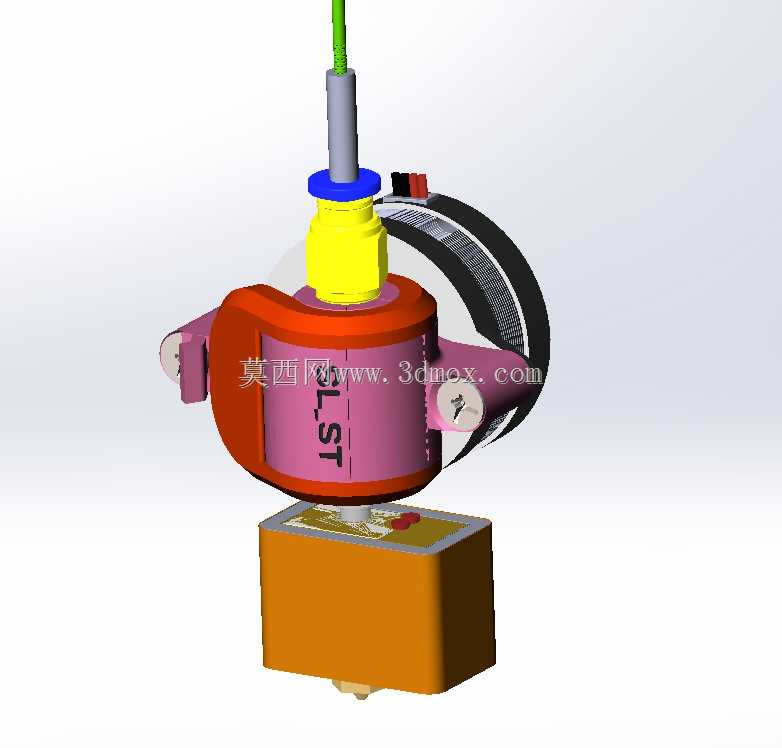

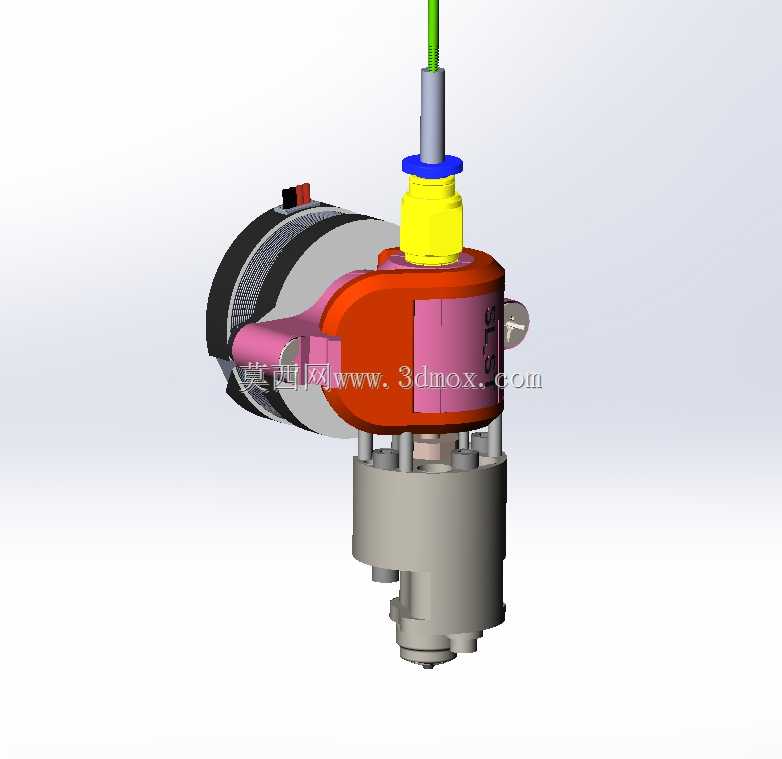

　　出料段采用阶梯式轴段设计，从下到上依次是加热块固定位、散热段连接位、耗材导入通道，顶部的进料口做了倒角导向处理，方便耗材顺畅插入内部的推送通道。加热块位置预留了温度传感器和加热棒的安装孔，孔位公差按照H7精度设计，保证测温元件和加热元件能紧密贴合，减少温度检测的滞后误差。散热段通过多段阶梯结构增大和空气的接触面积，不需要额外加装散热风扇就能满足常规耗材的散热要求，在高转速挤出场景下也可在散热段加装铝制散热翅片，进一步提升隔热效果，避免热量向上传导导致耗材软化卡滞。

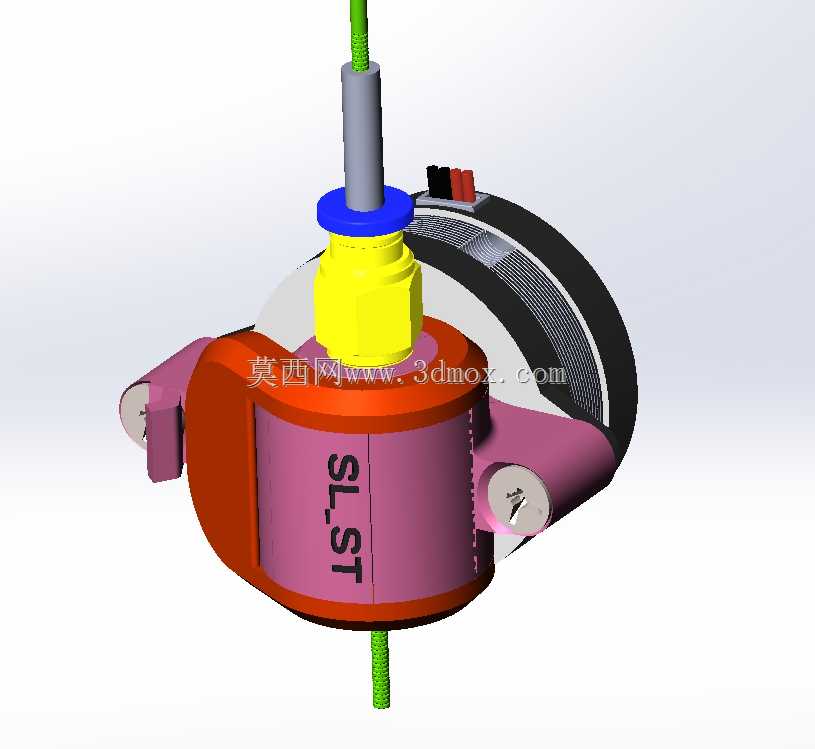

　　机构两侧设置了对称的锁紧卡扣结构，不需要额外工具就能快速拆开上部的挤出腔体，方便清理内部残留的耗材、更换磨损的推送齿轮，日常维护的操作门槛大幅降低。侧方的驱动轮做了滚花处理，增大和同步带的接触摩擦力，避免高速运转时出现打滑丢转的问题，驱动轮和内部传动轴的连接采用D型轴配合，周向定位可靠，能传递更大的挤出扭矩，在推送高粘度耗材时也不会出现轴轮相对滑动的情况。

　　从实际应用场景来看，这套机构既可以适配桌面级3D打印设备的耗材挤出需求，也可经过简单改型用于小型流体点胶、热熔胶涂布等需要精准控制出料量的工位，挤出量的控制精度可通过传动比的调整实现，更换不同模数的传动齿轮就能适配不同直径的耗材、不同粘度的挤出介质。建模过程中所有运动部件都做了干涉检查，确认在全行程运动范围内，各零件之间没有硬摩擦，运动路径上预留了足够的安全间隙，同时考虑了常用工程塑料的加工收缩率，塑料件的尺寸都预留了对应的脱模斜度和收缩补偿量，不管是采用机加工还是3D打印方式制作零件，都能顺利完成装配，不需要二次修配。

　　整个机构的重量控制在300g以内，不会给移动滑台带来过大的负载，能保证设备高速运动时的定位精度，不会因为机头过重导致运动过冲、定位偏移的问题。进料通道的内壁做了光滑过渡处理，没有台阶和锐角，避免耗材在推送过程中被刮削产生碎屑，碎屑堆积引发的堵管问题。所有紧固件都选用标准件，安装孔位对应通用的M3、M4螺丝规格，后期更换零件不需要定制特殊紧固件，维护成本更低。
