带铝框输送机用12mm传感器安装组合支架

　　在自动化输送线的现场调试与长期运维环节，传感器的安装定位精度、固定可靠性，直接决定了物料检测、工位触发、节拍管控等核心功能的实现效果，尤其是适配带铝框架的12mm规格输送机时，常规的平板式安装支架往往存在适配性差、调节余量不足、长期运行易松动偏移的问题，这款组合式安装支架正是针对这类场景的痛点完成结构设计。从实际应用场景来看，这类支架主要服务于轻工包装、电子组装、食品输送等采用工业铝型材搭建框架的皮带/滚筒输送线，用来固定直径12mm的圆柱型光电、接近类传感器，实现对输送线上物料到位、工件计数、堵料检测等信号的稳定采集，避免因支架安装不稳导致的信号误触发、漏检测问题，减少生产线非计划停机的概率。从功能特性上看，

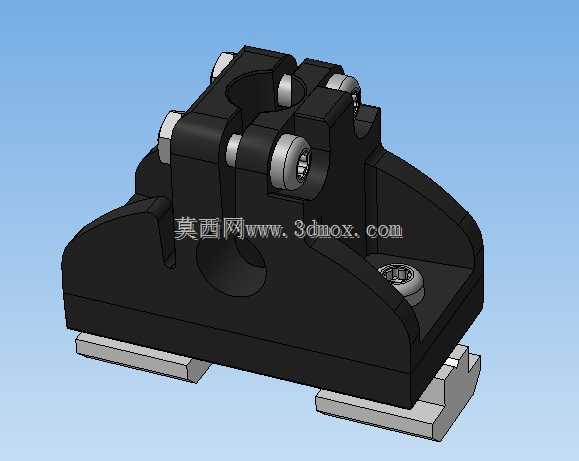

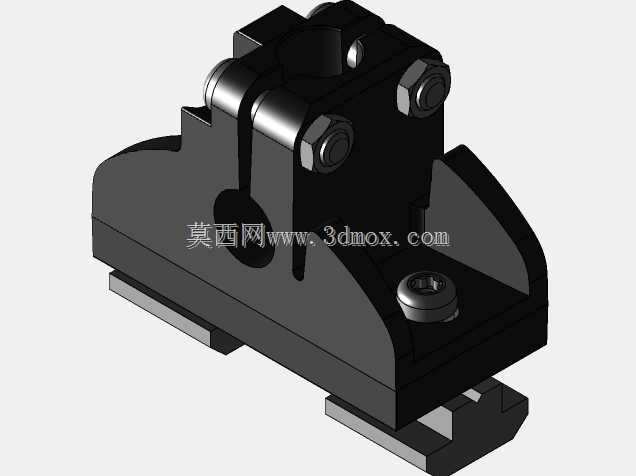

　　这款支架采用分体组合式结构，下半部分为适配铝型材槽口的滑动安装基座，基座底部设置了与欧标/国标铝型材槽宽匹配的凸台结构，不需要额外打孔，就可以沿着铝型材的槽道滑动调整安装位置，调整到位后通过基座上的内六角锁紧螺钉完成固定，相比传统需要在铝型材上钻孔攻丝的固定方式，现场调整的灵活性大幅提升，尤其适合输送线调试阶段需要反复调整传感器检测位置的工况。上半部分为传感器夹持机构，设置了直径适配12mm传感器的夹持孔位，孔位一侧设计了开缝结构，配合侧面的锁紧螺钉，可以实现对传感器的抱紧固定，同时允许传感器沿着轴向调整伸出长度，适配不同检测距离的需求，不需要额外加装轴套或者转接件。在设计思路上，这款支架充分考虑了输送线现场的安装空间限制，

　　整体结构做了紧凑化处理，基座的轮廓尺寸控制在不会与输送线侧边的护板、托辊等部件产生干涉的范围，夹持部分的高度经过核算，保证传感器安装后检测面的高度刚好对准输送线上物料的常规检测位置，不需要额外垫高或者裁切。同时，所有的锁紧螺钉都采用标准内六角圆柱头螺钉，现场安装只需要常用的内六角扳手即可完成操作，不需要特殊工装。从安装边界来看，基座底部的凸台宽度适配20/30/40系列通用工业铝型材的槽口尺寸，安装时只需要将凸台卡入铝型材槽内，滑动到目标位置后锁紧两颗M4规格的基座固定螺钉即可完成基座固定；传感器夹持孔的同轴度公差控制在0.1mm以内，保证传感器安装后不会出现偏斜，检测方向的偏差控制在允许范围内；夹持部分的开缝宽度设计为1.5mm，

　　锁紧时既可以提供足够的抱紧力避免传感器在输送线长期振动下出现滑移，又不会因为夹紧力过大夹伤传感器的外壳。另外，支架的两个夹持模块采用独立锁紧设计，可以同时安装两个同规格的传感器，实现对射式检测或者双点位冗余检测的需求，不需要在同一个位置安装两个独立支架，进一步节省了安装空间，也保证了两个传感器的相对位置精度。在材料选择的适配性上，这款支架的主体结构采用增强尼龙材质注塑成型，相比金属支架重量更轻，不会给铝型材框架增加额外的负载，同时本身具备一定的减震效果，可以缓冲输送线运行时产生的振动，减少振动传递到传感器上导致的检测信号波动；锁紧螺钉采用不锈钢材质，避免长期在车间环境下出现锈蚀，保证后期调整时可以顺利拧动，不会出现锈死的问题。从实际使用的细节来看，支架的基座上表面做了防滑纹理处理，当夹持模块调整角度或者位置时，接触面之间的摩擦力可以避免锁紧后出现相对滑移；夹持孔的内壁做了细微的防滑纹路，增大与传感器外壳之间的摩擦力，即使在长期振动的工况下，传感器也不会出现轴向窜动，保证检测位置的长期稳定性。
