带航空接头分体式簧片限位检测开关

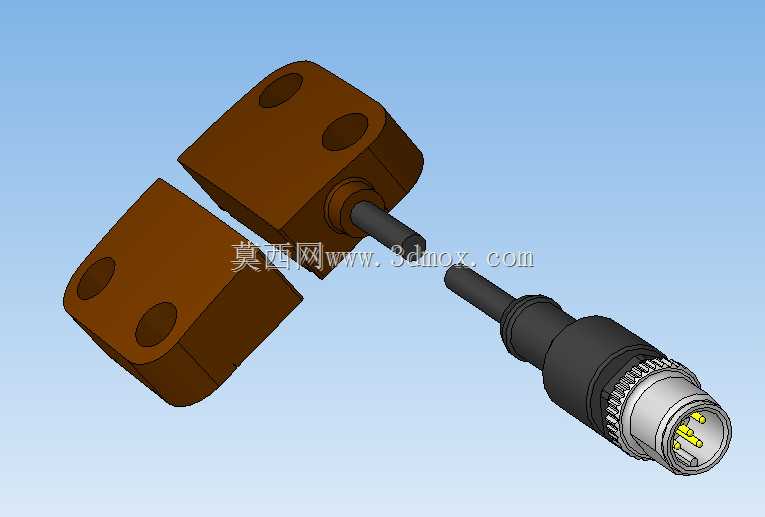

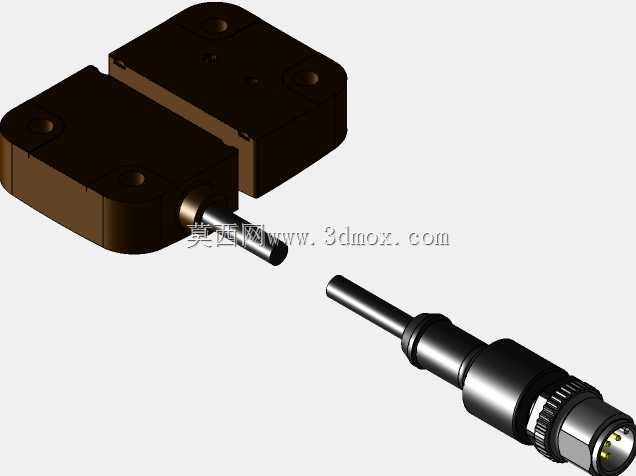

　　这类带分体安装座的簧片限位开关，常被用在通讯设备机柜、小型自动化通讯终端的内部机构位置检测场景里，比如通讯基站的天线调谐机构行程限位、便携通讯设备的翻盖开合状态检测、通讯测试治具的工位到位触发，相比普通接触式行程开关，它依靠簧片的磁感应触发特性，不需要直接硬接触运动部件，能在小行程、低触发力的场景里长期稳定工作，不会因为反复机械碰撞出现触点磨损过快的问题。从结构设计来看，整个部件分为感应端主体、出线航空接头、分体式安装固定座三个部分，感应端的外壳做了阶梯轴式的变径设计，靠近安装座的位置做了六角卡位，方便安装时用扳手拧紧紧固螺母，不会出现壳体跟转的问题；尾部的航空接头采用了三针插针结构，接头外圈做了滚花防滑设计，

　　现场接线时可以徒手拧紧接头锁帽，不需要额外工具，插针外围做了绝缘隔层，能避免接线时出现针脚短路，接头和感应主体之间的线缆做了应力释放的锥度过渡，长期弯折走线也不会出现线芯断裂的问题。分体式的两个安装座是对称的方块结构，每个座体上开了两个沉头安装孔，孔位的间距按照小型电气元件的通用安装规范设计，可以直接用M3的沉头螺丝固定在设备的安装板上，两个座体分别对应感应触发端和磁钢触发端，安装时不需要做复杂的同轴度调校，只要保证两个座体的安装面平行，运动过程中触发端和感应端的间距保持在3mm以内就能稳定触发，对安装现场的加工精度容忍度很高，适合通讯设备内部紧凑空间里的快速装配。设计时特意把感应电路部分完全封装在棕色的工程塑料外壳内部，

　　外壳材料选用了加纤的阻燃PBT，能适应通讯设备内部-20℃到70℃的工作温度范围，同时具备一定的抗电磁干扰能力，不会因为周边的通讯信号辐射出现误触发的情况。簧片的触发行程设置在1.5mm，触发力不到0.2N，哪怕是很小的运动机构触碰，也能快速给出通断信号，不会因为触发力过大影响机构的正常运动轨迹。安装边界上，整个开关主体加上接头的总长度控制在65mm左右，安装座的单块尺寸是18mm见方，厚度8mm，沉头孔的沉台深度2.5mm，安装后螺丝头不会突出座体表面，不会和周边的其他元件产生干涉；出线方向可以根据安装空间调整，航空接头可以绕主体轴线360度旋转后再锁紧，方便现场根据走线槽的位置调整出线角度，避免线缆过度弯折。在实际选型使用时，

　　这类开关不需要额外的信号放大电路，直接可以给PLC或者设备的主控板提供干接点信号，接线时只需要对应针脚定义接上电源和信号线就能工作，外围电路非常简单，适合批量用在通讯类设备的批量生产装配里，能减少现场接线的工时消耗。相比一体式的簧片开关，这种分体带安装座的结构不需要额外做安装支架，直接通过预留的孔位就能固定，省去了定制支架的设计和加工环节，对于结构设计人员来说，在做设备内部布局时，只需要预留出两个方块的安装位置，不需要考虑复杂的固定结构，能大幅缩短设计周期。另外外壳的密封做了灌胶处理，能达到IP65的防护等级，哪怕是在户外的通讯机柜里使用，也能抵御凝露和少量灰尘的侵入，不会因为环境湿度问题出现触点氧化失效的情况，长期工作的触点寿命能达到百万次级别，能满足通讯设备长期免维护的使用要求。
