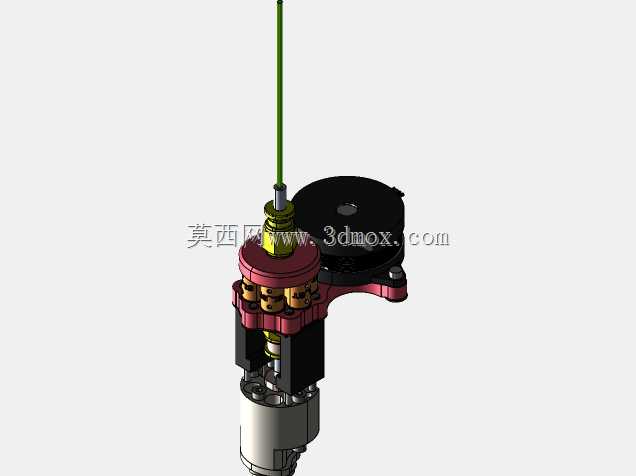

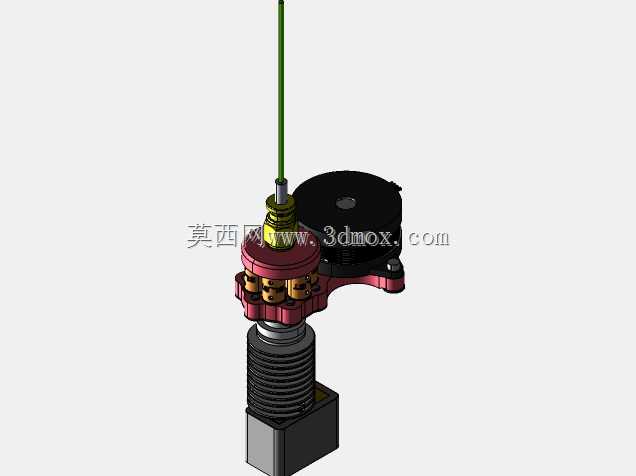

SLU ST挤出机RR2送料挤出结构

　　该挤出结构主要面向桌面级FDM熔融沉积成型设备的耗材送料环节设计，核心作用是将直径1.75mm的标准热塑性打印耗材稳定、匀速地推送至加热熔腔，为打印头提供连续、压力稳定的熔融物料供给，直接决定打印过程中出料的均匀性、回抽动作的响应精度，是影响打印件层间结合强度、表面成型质量的核心功能组件。从实际应用场景来看，这类近程挤出结构可适配PLA、ABS、PETG、TPU等多种常用打印耗材，既可以安装在常规笛卡尔坐标系桌面3D打印机的X轴运动滑台上，也可适配三角洲结构的并联臂3D打印设备，尤其适合打印柔性耗材时降低送料阻力、提升送料响应速度，减少耗材弯折、堵头、出料不均等常见故障。

　　在功能特性设计上，该结构采用减速电机直驱送料齿轮的布局，通过内置的行星减速结构放大电机输出扭矩，相比常规的远程送料结构，送料轮与加热熔腔的距离被压缩到最短，回抽动作的滞后量被控制在极小范围内，打印过程中切换路径时的拉丝、漏料问题能得到有效抑制。送料轮采用带滚花的金属材质，与耗材接触的位置加工有均匀的咬合齿，既能提供足够的摩擦力带动耗材前进，又不会过度挤压耗材导致耗材变形、碎屑堆积在送料通道内。结构上方设置了耗材导入管，绿色的PTFE导料管从结构顶端延伸至送料轮咬合位置，可对耗材进入送料轮前的路径进行约束，避免柔性耗材在送料过程中发生弯折、跑偏。挤出压力调节部分采用弹簧预紧结构，通过调整预紧螺丝的松紧度，可以改变送料轮对耗材的压紧力，针对不同硬度、不同直径公差的耗材灵活调整夹持力度，既保证硬料的送料推力足够，也能避免软料被过度挤压变形导致送料不畅。

　　从结构设计思路来看，该结构充分考虑了桌面级设备的轻量化安装需求，整体安装支架采用高强度工程塑料与金属件组合的方式，在保证结构刚性、避免送料过程中发生形变偏移的前提下，尽可能压缩整体重量，降低运动轴的负载，减少高速打印时的运动惯性带来的振纹。送料通道的同轴度是设计时的核心管控要点，从导料管入口、送料轮咬合点到下方喉管接口的中心轴线保持严格同轴，避免耗材在行进过程中受到侧向剪切力，减少耗材输送阻力。结构上预留了标准的电机安装位、喉管锁紧接口以及设备安装固定孔位，安装孔位的间距符合主流桌面3D打印机的挤出头安装标准，可直接替换同规格的常规挤出组件，不需要对原有设备的安装结构做额外修改。

　　在外形尺寸与安装边界方面，该结构整体沿竖直方向布局，横向最大外缘由后部的电机安装法兰决定，安装时需要预留出电机尾部的接线空间，以及侧面预紧调节结构的操作空间，避免与设备的X轴限位结构、风扇散热组件发生干涉。竖直方向上，结构顶端的导料管接口到下方喉管安装端面的距离经过优化，既保证送料路径长度足够短，又预留了加热块、散热风扇、喷嘴的安装空间，安装后整体挤出头的重心尽量靠近运动滑台的安装基准面，降低运动过程中的偏摆力矩。结构上的耗材检测、散热风道安装位都做了集成化设计，不需要额外加装转接支架即可固定散热风扇、耗材检测传感器等周边配件，整体装配流程简洁，日常维护时只需要拆开侧盖即可清理送料轮上的耗材碎屑、调整预紧压力，不需要完全拆解整个结构。实际使用过程中，该结构的送料推力足以支撑最高150mm/s的打印速度下的稳定出料，回抽响应速度快，在打印大尺寸填充结构、小尺寸精细特征时都能保持出料量的稳定，减少因送料不足导致的缺料、层间剥离等打印缺陷。
