SLU型ST挤出RR2送料挤出结构

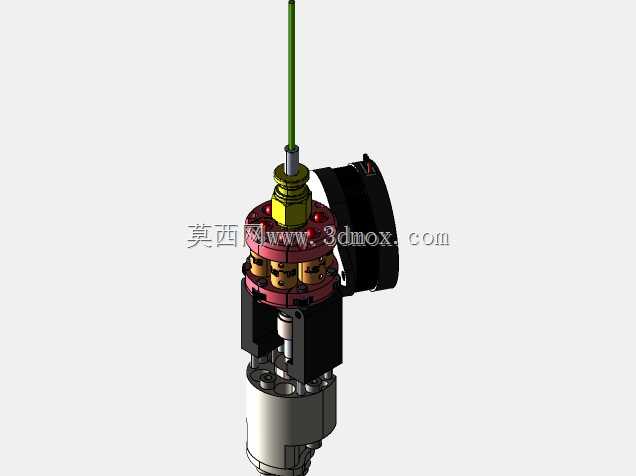

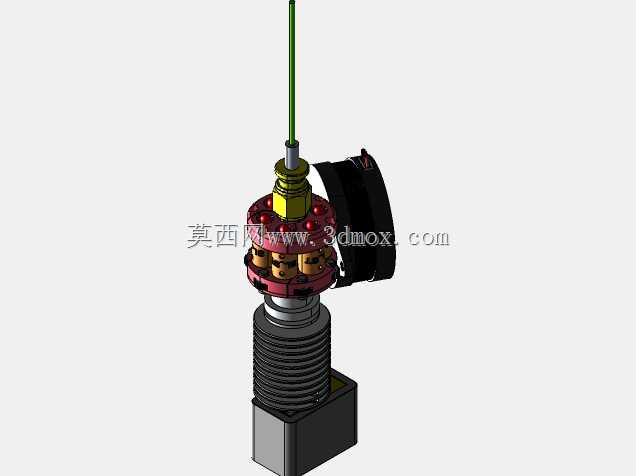

　　这套挤出结构主要面向桌面级FDM熔融沉积成型设备的送料挤出工况设计，适配常规1.75mm直径的热塑性耗材进料需求，可直接集成到常规笛卡尔坐标系或三角洲结构的桌面3D打印设备中，替代原有单齿轮挤出的送料组件，解决大流量挤出工况下的耗材打滑、进料压力不足问题。从结构布局来看，整体采用近端挤出的排布逻辑，驱动电机直接布置在散热段的侧方，缩短了耗材从送料齿轮到喷嘴熔融腔的路径长度，减少了耗材在喉管内的弯曲阻力，尤其适配TPU、TPE这类柔性耗材的连续送料，避免长距离送料带来的耗材弯折堵头问题。送料端采用双齿轮咬合的夹持结构，两个送料齿辊对向布置，咬合耗材时的接触面积比常规单齿轮挤出结构提升近一倍，送料推力可覆盖常规PLA、ABS、

　　PETG到高填充碳纤维耗材的进料需求，在高速打印大流量填充的工况下，也能保证耗材进给量的稳定，不会出现因为送料力不足导致的出料断续、层间粘接不牢问题。散热段采用多鳍片铝制散热结构搭配侧置涡轮风扇的组合，鳍片沿喉管轴向排布，涡轮风扇的出风方向垂直于鳍片间隙，可快速带走喉管上端的传导热量，保证喉管内的耗材始终处于固态，避免耗材提前熔融膨胀造成的堵管问题，散热段的安装法兰采用标准20mm间距的孔位设计，可直接适配市面上绝大多数的X轴滑台安装位，不需要额外加工转接件就能完成替换。加热端采用一体式铝块加热结构，内置标准M6螺纹的喷嘴安装位，可兼容不同口径的黄铜喷嘴、硬化钢喷嘴，加热棒与热敏电阻的安装孔采用侧置锁紧的结构，

　　更换加热元件时不需要完全拆解挤出头，日常维护的拆装效率更高。顶部的进料导向管采用PTFE材质的内衬，内壁粗糙度极低，耗材穿入时的阻力极小，导向管上端做了喇叭口倒角处理，穿料时不需要刻意对准就能顺利将耗材导入送料齿轮的咬合位置，减少换料操作的耗时。结构的安装边界方面，整体从进料口顶端到喷嘴底端的总长度控制在125mm以内，侧置电机的突出宽度为42mm，在X轴滑台上安装后不会和打印平台的调平结构、限位开关产生运动干涉，适配最大打印尺寸200200200mm到300300400mm区间的桌面级设备，运动时的整体重量控制在280g以内，不会给X轴的运动带来过大的负载，能保证高速运动下的定位精度。设计过程中特意优化了各部件的拆装逻辑，

　　送料齿轮的压紧力调节旋钮布置在结构外侧，不需要拆解外壳就能根据不同耗材的硬度调整压紧力，打印柔性耗材时适当减小压紧力避免耗材被齿轮压变形，打印高填充硬质耗材时加大压紧力避免打滑；喉管与散热块、加热块的连接都采用标准细牙螺纹，密封性能可靠，不会出现熔融耗材从螺纹缝隙溢料的问题，日常清理喉管内的残留耗材时，只需要松开加热块的锁紧螺丝就能抽出喉管，不需要完全拆解整个挤出组件。在实际工况测试中，这套结构在240℃打印温度、120mm/s的打印速度下，连续20小时的大尺寸模型打印过程中，送料误差控制在0.5%以内，没有出现堵头、打滑、出料不均的问题，适配0.4mm口径喷嘴时的最大挤出流量可达到18mm³/s，完全能满足常规桌面3D打印的大流量填充、薄壁打印的需求。
