SLU ST挤出机RR 2送料执行结构

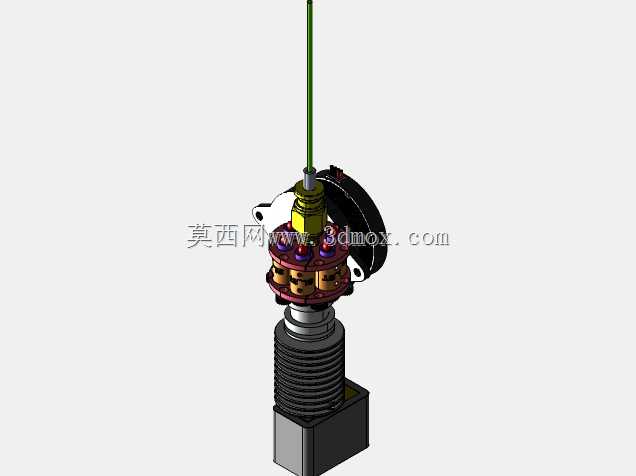

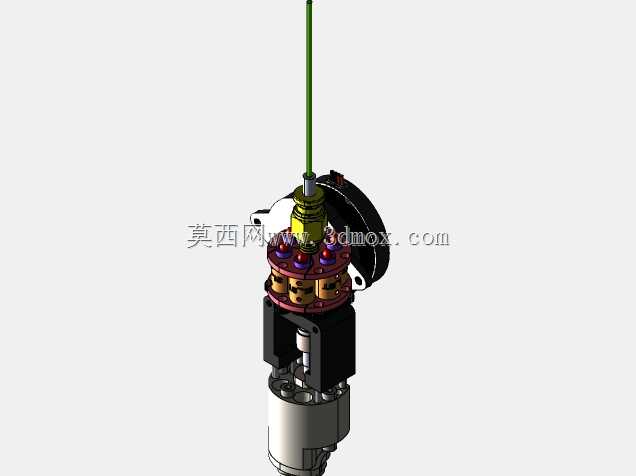

　　这套挤出送料结构主要面向桌面级FDM成型设备的近端挤出场景设计，区别于远端送料的长距离丝料传输路径，该结构将送料驱动、丝料导向、熔融加热、喷嘴出料几个核心功能模块做了高度集成化的紧凑布局，能有效减少丝料在传输路径上的弯折阻力，尤其适配TPU、TPE这类柔性耗材的稳定送料，避免柔性丝在长距离鲍登管内出现堆料、堵料、送料滞后的问题。从结构布局来看，最下端的步进驱动单元通过安装法兰直接与上方的散热段基座锁附，驱动输出轴直接啮合送料齿轮，省去了额外的传动连杆或同步带结构，传动间隙被压缩到最小，送料步进的响应速度可以做到毫秒级，在打印薄壁结构、频繁启停送料的工况下，能大幅减少拉丝、缺料的成型缺陷。散热段采用多鳍片风冷结构，

　　鳍片的排布方向顺着设备散热风道的流向设计，能快速带走加热块向上传导的热量，避免丝料在进入喉管前提前软化膨胀，造成喉管内壁堵料，这部分的结构尺寸做了严格的边界控制，散热段外径不超过32mm，鳍片高度控制在28mm，既保证足够的散热面积，又不会和设备上的X轴滑台、自动调平传感器、冷却风扇支架产生运动干涉。加热块部分采用多喉管并行的布局设计，可同时支持多色丝料的进料切换，每个进料通道都配有独立的丝料锁紧压块，压块的压紧力通过可调弹簧预紧，针对不同直径、不同硬度的耗材，可以手动调整压合力度，既不会因为压力过大刮伤丝料表面造成碎屑残留，也不会因为压力不足出现送料轮打滑、出料量不足的问题。加热块内部的流道做了平滑过渡处理，没有直角转角，

　　丝料熔融后从流道到喷嘴的路径全程做了抛光处理，减少熔融耗材的流动阻力，换色时的残料排出速度更快，能减少换色过程中的废料消耗。喷嘴部分采用标准螺纹接口，可根据不同打印材料、不同层厚需求更换不同孔径的喷嘴，喷嘴端面到加热块安装面的距离做了统一基准设计，更换喷嘴后不需要重新调整Z轴零点偏移，减少设备调试的工作量。顶部的丝料导入管做了喇叭口导向设计，丝料穿入时不需要精准对准小孔，顺着喇叭口就能顺利进入送料轮的啮合位置，日常更换耗材的操作更便捷。整个结构的安装基准面设置在驱动单元的后侧法兰上，法兰上预留了两个M3的安装螺孔，孔位间距符合主流桌面级3D打印机X轴滑台的安装标准，不需要额外做转接件就能直接替换原有单通道挤出头，

　　升级多色打印功能时的改造成本更低。结构的整体重量控制在180g以内，在X轴高速往复运动的工况下，不会因为运动部件惯量过大造成打印件表面振纹，能适配最高300mm/s的打印移动速度，同时保证出料的稳定性。在实际使用场景中，这套结构既可以用于个人DIY的多色3D打印机改装，也可以作为小型工业级FDM设备的标准挤出组件，适配PLA、ABS、PETG、TPU等多种主流3D打印耗材，加热块最高工作温度可达280℃，能满足大部分工程塑料的熔融挤出需求。设计过程中对所有运动部件的配合间隙做了公差匹配，送料齿轮和压块之间的间隙根据1.75mm直径丝料的公差带做了优化，即使丝料直径在1.7mm-1.8mm之间波动，也能保证稳定的送料精度，出料量的误差可以控制在2%以内，保证打印件的尺寸精度和表面质量。
