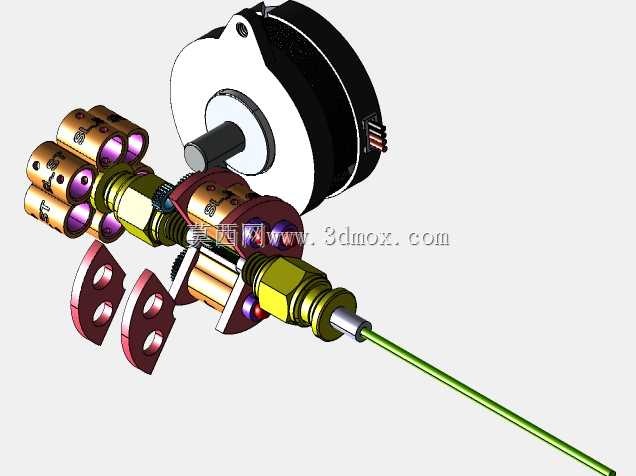

SLU ST挤出机RR2送料驱动结构

　　在桌面级熔融沉积成型设备的送料系统迭代中，挤出端的驱动力传递效率一直是影响打印稳定性、耗材进给精度的核心因素，尤其是在高速打印、柔性耗材打印场景下，传统双齿轮驱动结构常出现耦合接触面积不足、耗材打滑、入口间隙偏大导致的进料卡顿、回料精度不足等问题，这套挤出驱动结构正是针对这类工况痛点做的定向优化设计。从实际应用场景来看，该结构可适配桌面级FDM设备的近程挤出安装位，也可通过支架调整适配远程送料布局，针对PLA、ABS、TPU等不同硬度的热塑性耗材均能提供稳定的夹持进给力，尤其在大流量高速打印工况下，能够避免传统结构因夹持力不足导致的耗材打滑、出料量波动问题，也能减少柔性耗材进给时的弯折堵头风险。从功能特性上看，

　　这套结构的核心设计点在于驱动杆的耦合接触面积做了大幅提升，相比常规双驱结构的线接触或小面积面接触，该结构的耦合接触面积达到常规双驱结构的十倍以上，能够在相同的锁紧预紧力下提供更大的静摩擦力，保证耗材进给过程中无相对滑动，同时挤出机入口位置的配合间隙控制到零间隙状态，配合尺寸小于耗材杆直径，能够在耗材进入熔融腔之前完成充分的导向与约束，避免耗材在进料段出现弯折、偏移，尤其适配1.75mm直径的常规打印耗材，进料段的导向公差控制在0.05mm以内，可大幅降低进料阻力波动。结构中集成的抓取器部件同时承担散热功能，无需额外加装独立散热块即可将进料段的温度传导分散，避免耗材在喉管上端提前软化造成的堵头问题，

　　这种集成化设计既减少了整机的零件数量，也缩短了散热路径，提升了进料段的温度控制稳定性，能够保证耗材在进入熔融腔之前始终保持固态刚性，减少回料过程中的拉丝残留。从设计思路层面，这套结构没有沿用常规挤出机的分体式夹持、独立散热的布局逻辑，而是将驱动传动、耗材夹持、进料导向、散热功能做了集成化整合，驱动端采用大扭矩步进电机直连的布局，减少了中间传动齿轮的背隙，传动路径上的齿轮配合公差控制在0.02mm以内，保证进给动作的响应速度，回料动作的延迟可控制在0.01秒以内，能够匹配高速打印下的频繁回料抬升需求。安装边界上，该结构的整体横向安装尺寸控制在85mm以内，纵向伸出长度从电机安装面到挤出喷嘴端的总长度为122mm，

　　安装孔位采用标准20mm间距的铝型材适配孔位，可直接兼容大部分桌面级3D打印机的挤出端安装位，无需对原有设备的机架做大幅改装，进料端的耗材导入孔采用倒角导向设计，耗材穿入时无需精准对位即可顺利进入夹持轮组，降低了日常换料的操作难度。结构中的夹持轮组采用快拆设计，无需完全拆解挤出机主体即可完成轮组的清洁与更换，针对长期使用后可能出现的轮组磨损、耗材碎屑残留问题，维护操作的耗时可控制在两分钟以内。传动部分的齿轮组采用斜齿啮合设计，相比直齿传动能够降低运行过程中的噪音与振动，高速进给时的运行噪音可控制在45分贝以内，同时斜齿结构的啮合重合度更高，传动过程中的力传递更平稳，不会出现直齿结构常见的周期性进给波动。需要注意的是，虽然该结构的夹持力足够大，能够实现挤出机与螺纹端的快速分离，但实际装配过程中仍建议按照标准扭矩锁紧喉管与加热块的连接螺纹，避免长期高温工作下出现螺纹松动漏料问题。整体结构的零件拆分充分考虑了3D打印自制的加工可行性，大部分非受力结构件可采用工程塑料打印制作，受力传动件可采用金属机加工或现成标准件替换，既适合设备厂商做量产结构优化，也适合个人玩家对自有设备做挤出端升级改装，在高速打印、柔性耗材打印、大流量喷嘴打印等特殊工况下，相比常规挤出结构能够提供更稳定的进料表现，减少打印过程中因进料问题导致的废件率。
