SLU ST型挤出机RR驱动结构设计

　　该挤出驱动结构主要面向熔融沉积成型类增材制造设备的送料挤出环节设计，核心作用是将丝状成型原料稳定、精准地推送至加热熔腔，为成型过程提供连续、压力均匀的熔融物料供给，直接决定成型过程中出料的稳定性、线径精度以及层间结合质量，是桌面级及部分工业级FDM设备中直接影响成型良率的核心功能组件。

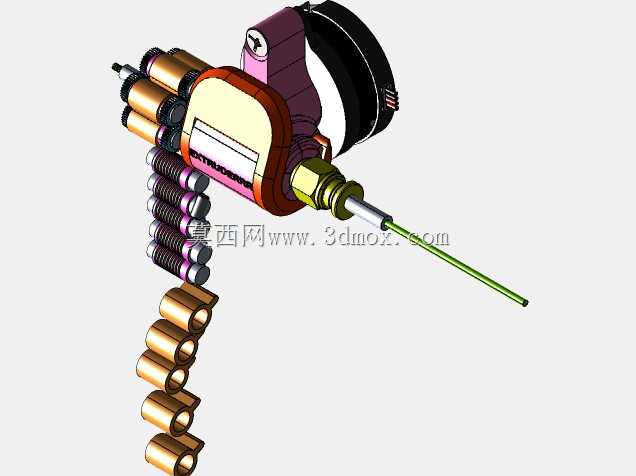

　　从结构布局来看，该设计采用了紧凑化的侧置驱动布局，将驱动动力单元、减速传动组、送料压紧机构、出料导向段整合为一体化组件，整体安装边界控制在较小的空间范围内，可适配多数近程挤出的安装位需求，安装孔位预留了通用的20mm、40mm铝型材安装间距，无需额外加工转接件即可直接固定在X轴运动滑台上，有效降低运动端负载，提升高速运动下的定位精度。驱动端采用多组行星式减速滚轮组替代传统单齿轮挤出结构，多组滚轮沿丝料行进方向环形排布，每一组滚轮都与丝料外圆周形成独立的接触摩擦副，相比传统单齿轮挤出仅靠单点齿形咬合送料的结构，可大幅降低丝料被齿轮切削产生碎屑的概率，同时增大总接触摩擦力，在推送柔性耗材、高填充耗材时不会出现打滑、料屑卡滞的问题。

　　设计过程中优先考虑了耗材适配性问题，送料通道的导向段采用了分段式变径设计，入口段做了大角度倒角引导，方便丝料穿入，中段通道内径匹配1.75mm标准耗材的公差带，预留0.2mm的间隙避免丝料在通道内弯折卡滞，出口段直接对接加热块的进料喉管，衔接处做了同轴度定位止口，保证送料通道与喉管内孔的同轴度误差控制在0.05mm以内，避免丝料行进过程中出现剐蹭、阻力增大的问题。压紧机构采用了可调弹力的侧压结构，通过带预紧的压块将丝料压向驱动滚轮组，压紧力可根据耗材硬度调整，针对PLA这类脆性耗材可降低压紧力避免丝料被压裂，针对TPU这类柔性耗材可增大压紧力避免软料被挤压变形导致送料失准。

　　出料端的导向杆采用了硬质耐磨材质的细长导向结构，可深入到距离喷嘴极近的位置，减少柔性耗材在喉管内的无支撑段长度，避免软料在推送压力下发生弯折、堆料的问题，大幅提升柔性耗材的打印适配能力。驱动单元的动力输出端与滚轮组之间采用了多级齿轮减速传动，减速比经过匹配计算，可在常用的步进电机驱动参数下，实现0.01mm级的送料精度控制，同时输出足够的推送扭矩，在打印高粘度工程耗材、大流量高速打印场景下，也能保证送料量与运动路径的匹配度，不会出现出料滞后、欠挤出的问题。

　　结构的维护便利性也做了针对性设计，送料通道的易磨损段采用可拆换的衬套结构，长期使用出现磨损后无需更换整个主体结构，仅需更换衬套即可恢复精度；压紧机构采用快拆式卡扣设计，更换耗材、清理卡料时无需借助工具即可打开压块，直接操作丝料，降低日常维护的操作难度。整体结构的受力路径经过优化，所有传动部件的受力都通过主体结构的加强筋传递到安装基座，避免长期负载下出现结构变形导致的传动间隙增大、送料精度下降问题；所有转动配合位置都预留了标准轴承的安装位，可根据使用需求加装轴承降低转动阻力，提升传动效率，减少长时间运行下的磨损量。

　　在实际应用场景中，该结构既可以适配近程挤出的桌面级3D打印机，替换原有单齿轮挤出结构提升耗材适配性与打印精度，也可以经过简单调整安装孔位后适配远程挤出方案，将驱动端安装在设备机架上降低运动端重量，配合长距离送料管实现高速打印下的稳定送料；针对不同的耗材类型，仅需调整压紧力参数、更换对应内径的送料衬套即可完成适配，无需对整体结构做大规模修改，具备较强的场景适配能力。
