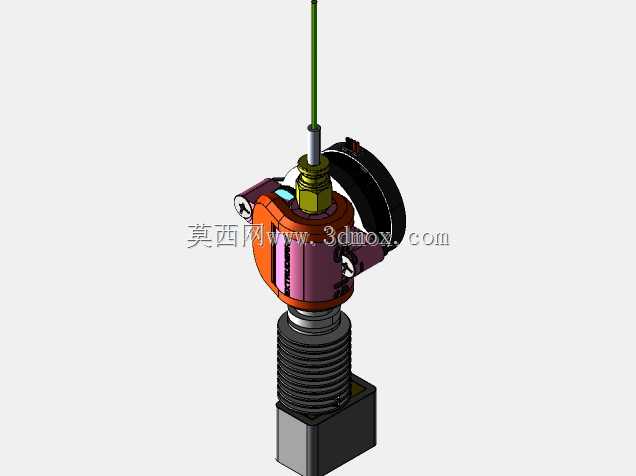

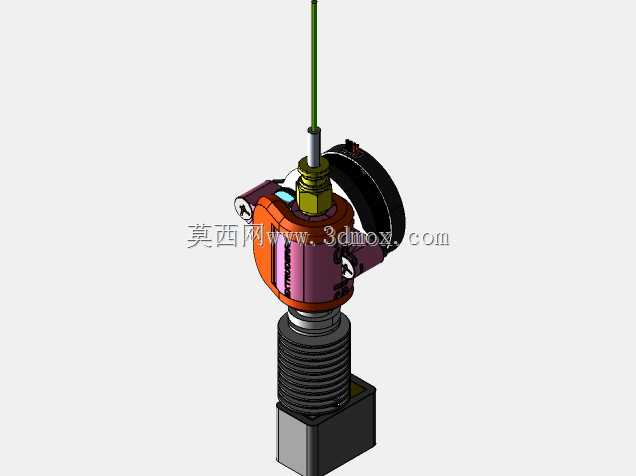

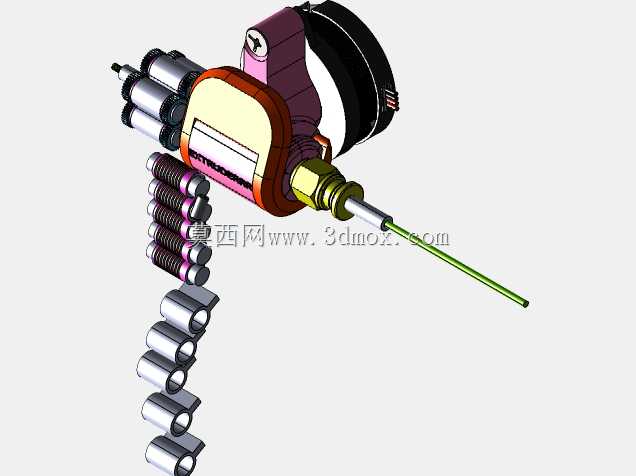

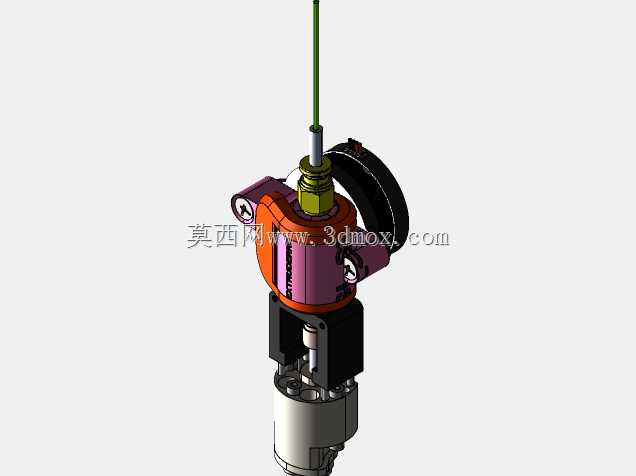

SLU ST型远程挤出送料机构结构设计

　　该挤出送料机构主要面向熔融沉积型3D打印设备的远程送料工况设计，区别于近程挤出的紧凑布局，远程送料结构将送料驱动单元与加热熔融喷嘴做分体式布置，可有效降低打印运动端的负载惯量，在大尺寸成型幅面的设备上，能够大幅提升X/Y轴运动的响应速度，减少高速打印过程中喷头启停带来的惯性振纹，尤其适配采用鲍登管送料结构的桌面级及工业级FDM打印设备，也可经过适配改造用于小型螺杆式挤出的线材送料工位。从结构功能划分来看，整套机构可分为线材驱动段、过渡连接段、加热熔融段三个核心部分，驱动段内置减速传动结构，通过带防滑齿的送料齿轮与压合轴承配合，对直径1.75mm或3mm规格的热塑性打印线材形成稳定的夹持力，压合组件采用偏心调节结构，

　　可根据不同材质线材的表面硬度调整压合间隙，避免硬质线材出现打滑、软质耗材出现过度挤压变形的问题，送料齿轮的齿形经过优化，齿尖做圆角钝化处理，不会刮削线材表面产生碎屑堵塞送料通道。过渡连接段设置有标准的气动快插接头接口，可直接匹配常规规格的聚四氟乙烯送料管，接头内部做倒角过渡，避免线材在送进过程中出现卡滞，连接段的外壁设计有散热鳍片结构，能够通过自然风冷或者加装小型散热风扇的方式，阻断加热块的热量向上传导，防止送料通道内的耗材提前软化膨胀，造成堵料故障。加热熔融段集成了加热棒安装孔、热敏电阻固定位，可适配常规规格的单端加热棒与NTC温度传感器，喷嘴采用标准螺纹连接结构，可根据不同打印精度需求更换不同内径的喷嘴，

　　喷嘴与加热块的接触面做精密研磨处理，保证热传导效率，减少热量损耗。整套结构的安装边界做了通用化设计，安装法兰的孔位间距兼容主流的开源3D打印机喷头安装标准，可直接替换现有设备的远程挤出喷头组件，整体径向最大尺寸不超过60mm，轴向安装长度从送料接头顶端到喷嘴出口控制在120mm以内，不会在运动过程中与设备的成型平台、框架结构发生干涉。结构设计过程中充分考虑了日常维护的便捷性，散热段与加热块之间采用螺纹连接加耐高温密封垫的结构，需要清理喉管内残留耗材时，无需完全拆解整套喷头即可完成疏通操作，送料压轮的固定轴采用快拆设计，更换磨损的送料齿轮或者清理送料轮上的耗材残留时，不需要复杂的工具即可完成拆解。

　　针对远程送料容易出现的回抽响应滞后问题，结构上缩短了喉管内的送料路径长度，减少了送料管与喉管对接处的台阶差，能够降低线材在管内的运动阻力，提升回抽动作的响应速度，减少打印过程中的拉丝、漏料缺陷。所有结构部件的受力部位均做了加强设计，送料齿轮的支撑轴承采用双轴承固定结构，长时间连续送料时不会出现轴系晃动，保证送料精度的稳定性，压合结构的弹簧采用耐高温弹簧钢材质，即使在长期工作温度较高的工况下，也不会出现弹力衰减导致的压合力不足问题。在实际应用场景中，该结构既可以用于常规PLA、ABS等通用耗材的打印，也可通过更换耐高温的喷嘴与喉管部件，适配PC、PEEK等需要更高熔融温度的工程塑料打印工况，加热块的热容量经过匹配计算，在高速打印大流量挤出时，能够维持温度稳定，不会因为耗材快速带走热量导致温度骤降，出现挤出不畅的问题。结构的走线位置做了隐藏式设计，加热线与热敏电阻线可以沿着散热鳍片的侧边走线，通过线卡固定，不会在喷头运动过程中与其他部件发生剐蹭，也避免了线材长期弯折导致的断线故障。
