SLU ST型RR结构挤出送料组件

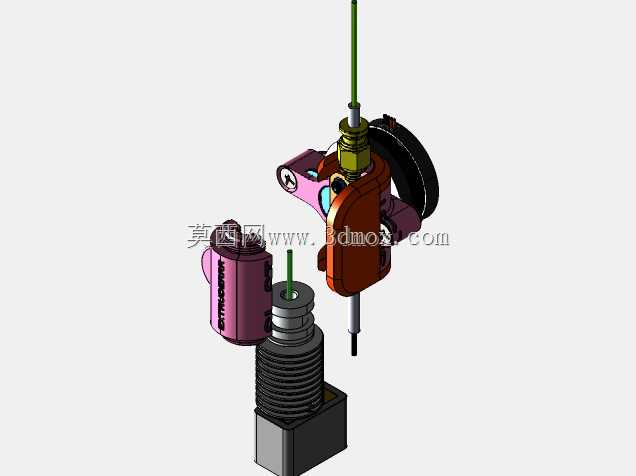

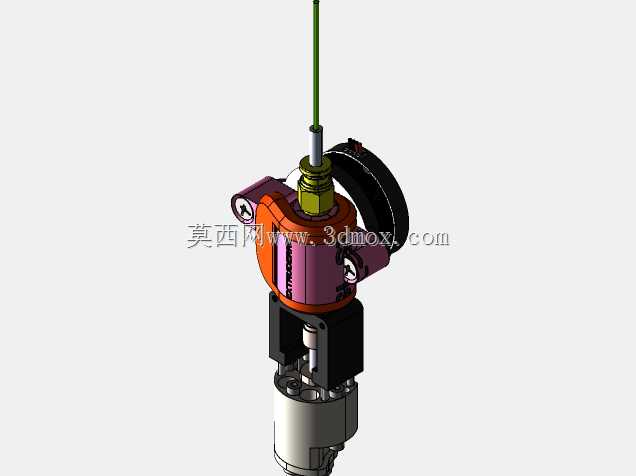

　　这套挤出送料组件是熔融沉积成型设备的核心执行部件，主要承担耗材推送、熔融塑化、精准出料的全流程功能，适配桌面级FDM3D打印设备的近程挤出安装场景，也可经过少量参数调整适配小型颗粒料挤出实验装置。从结构布局来看，组件采用驱动与加热端分体衔接的设计思路，上方的驱动模块集成了减速传动结构与耗材夹持轮组，通过带防滑齿的主动轮与弹性压合的从动轮配合，对直径1.75mm的丝状耗材形成稳定的夹持力，推送过程中不会出现耗材打滑、送料步进失准的问题，驱动侧的手轮结构可手动进退耗材，方便设备调试阶段的耗材穿引与堵料故障排查。

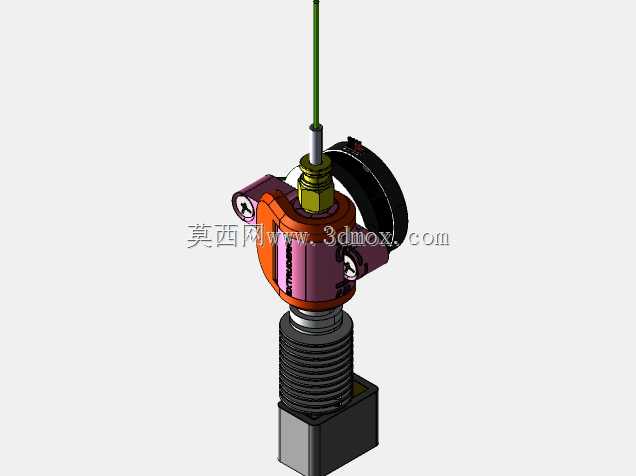

　　加热端部分采用分段式散热与隔热设计，上方的铝合金散热鳍片搭配轴向散热风道，能快速带走加热块向上传导的热量，避免耗材在喉管位置提前软化膨胀造成堵料，喉管采用低导热系数的内衬结构，进一步阻断热量向送料端的传递路径；下方的加热块集成了加热棒与温度传感器安装位，可精准控制熔融腔的温度区间，适配PLA、ABS、PETG等多种常用打印耗材的熔融温度要求，喷嘴采用标准螺纹接口，可根据打印精度需求更换不同内径的出料嘴，满足0.1mm到1.0mm不等的出料线宽需求。

　　安装边界方面，整套组件的安装基准面设置在驱动模块的侧方与散热块的底部，预留了标准的2020铝型材安装槽位，可直接固定在桌面级打印机的X轴滑台上，近程安装的结构设计缩短了耗材从驱动轮到喷嘴的送料距离，能有效降低柔性耗材推送过程中的弯折阻力，提升TPU等软质耗材的打印稳定性。组件的走线位置做了集成式的理线结构，加热棒、温度传感器、散热风扇的线路可沿组件侧方的走线槽排布，避免运动过程中线路与其他部件发生干涉。

　　从实际应用场景来看，这套结构既可以作为原厂挤出组件的替换升级件，解决原有设备送料力度不足、散热不够导致的频繁堵料问题，也可用于DIY定制3D打印设备的核心挤出系统搭建，结构上的模块化设计让各部件均可单独拆卸更换，日常维护时不需要整体拆解组件，仅需针对磨损的送料轮、堵塞的喷嘴或者老化的加热元件单独替换即可，大幅降低后期维护成本。设计过程中针对送料轮的齿形角度、压合弹簧的弹力系数、散热鳍片的间距都做了匹配性验证，确保在10-50mm/s的常规打印速度区间内，耗材推送的误差控制在0.01mm以内，不会出现出料不均导致的打印件层纹错位、填充不实等问题；加热块的熔融腔做了流线型的流道优化，减少耗材熔融过程中的滞留死角，避免长时间打印过程中耗材碳化分解造成的喷嘴堵塞。组件的整体重量控制在合理区间，安装在X轴运动滑台上不会增加过多运动负载，能保证运动过程中的定位精度，不会因为组件过重导致高速打印时出现振纹。
