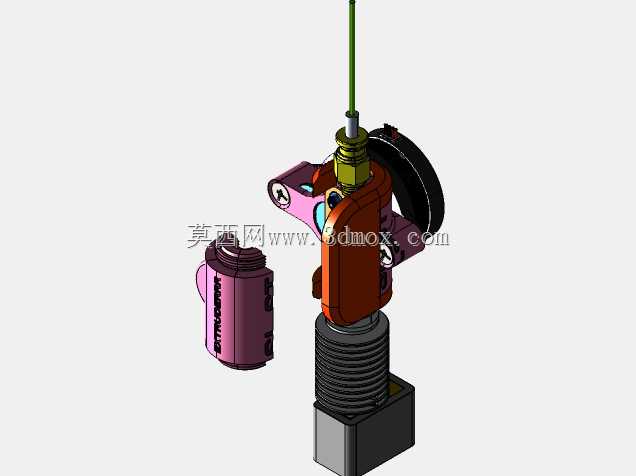

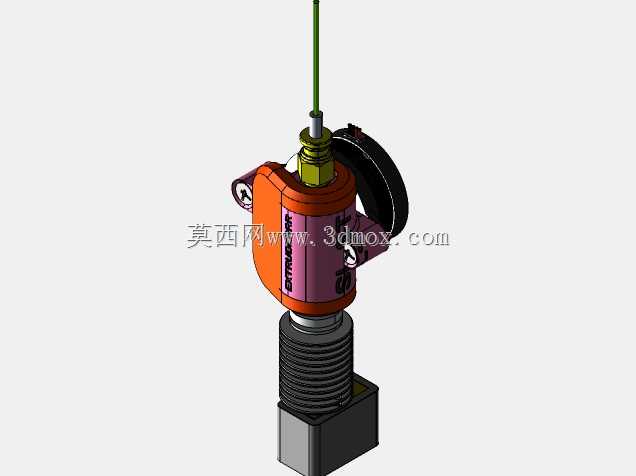

SLU ST型3D打印挤出送料机构

　　这套挤出送料机构是熔融沉积型3D打印设备的核心执行部件，主要承担耗材稳定输送、熔融塑化、精准出丝的核心功能，直接决定打印过程的出丝精度、耗材适配范围与长时间运行的稳定性，在桌面级FDM设备、小型工业级FDM打印工位中都有广泛的适配场景，不管是PLA、ABS这类常规耗材，还是添加了碳纤维、木粉的改性复合耗材，都能通过调整进料压合力度实现稳定输送。从结构设计逻辑来看，这套机构采用近端挤出的布局形式，将送料驱动组件与热端熔融段的距离压缩到最短，大幅减少耗材在输送路径中的弯折阻力，尤其适配TPU、TPE这类软质柔性耗材的打印需求，避免远端挤出常见的软料回弹、出丝滞后问题。整个机构的进料端设置了带调节余量的压合臂，

　　压合轮采用带防滑齿纹的硬质合金材质，配合带导向槽的进料轴承，既能保证耗材推送过程不打滑，也能通过压合臂的松紧调节适配1.75mm直径公差范围内的各类耗材，避免压合力过大导致耗材变形卡滞、压合力过小导致送料不足的问题。热端部分采用分段式温度控制结构，上部设置散热鳍片段配合散热风扇，将热量阻隔在熔融腔以下，避免耗材在上段提前软化膨胀造成堵头，中部的隔热块采用低导热系数的耐高温材料，进一步阻断热量向送料段传导，下部的喷嘴采用黄铜基材搭配内壁抛光流道，内壁粗糙度控制在Ra0.8以下，减少熔融耗材流动时的阻力，保证出丝均匀无断丝。从安装边界来看，整套机构的安装基准面设置在散热段的固定法兰上，法兰上预留了两个对称的M3安装孔位，

　　孔位中心距为标准的20mm，可直接适配市面上多数X轴移动滑台的安装位，不需要额外设计转接板；机构整体的径向最大尺寸集中在送料驱动电机与压合臂位置，最大回转半径不超过45mm，安装时需要预留X轴方向左右各50mm的运动空间，避免与设备框架、打印平台调平组件发生运动干涉；Z轴方向从进料口顶端到喷嘴底端的总高度控制在120mm以内，适配200mm以上成型高度的桌面级设备安装，不会过多占用Z轴的有效成型行程。在实际使用场景中，这套机构可以直接替换同规格的老旧挤出组件，针对高速打印场景做了流道优化，熔融腔的容积经过匹配计算，在300mm/s的打印速度下依然能保证耗材充分熔融，不会出现出丝量不足导致的打印层厚不均、填充缺失问题；

　　送料步进电机采用42型规格，安装位与标准42电机法兰完全兼容，用户可根据自身的驱动板参数调整送料步进电流，不需要修改电机安装结构。机构上预留的散热风扇安装位适配4010规格的轴流风扇，供电接口与常规3D打印机的风扇供电端口通用，接线时不需要额外改线。另外，机构的耗材进料口设置了导向倒角，能减少穿料时的阻力，用户更换耗材时不需要将进料端完全拆解，只需要抬起压合臂就能直接将耗材插入到熔融腔位置，日常维护更换喷嘴时，只需要松开喷嘴固定的锁紧螺母就能完成拆卸，不需要拆解整个送料段，大幅降低日常维护的操作难度。针对长时间连续打印的场景，这套机构的热端加热块采用铝合金材质，加热棒与热敏电阻的安装孔采用过盈配合设计，保证温度检测的准确性与加热效率，温度控制精度可稳定在±1℃范围内，避免温度波动导致的耗材熔融不均、拉丝溢料问题；送料齿轮与电机输出轴采用D型轴连接，配合顶丝固定，长时间运行不会出现齿轮打滑、送料失步的问题，压合臂的转轴采用耐磨的金属衬套，经过上千小时的开合测试也不会出现松旷问题，保证压合力度的一致性。
