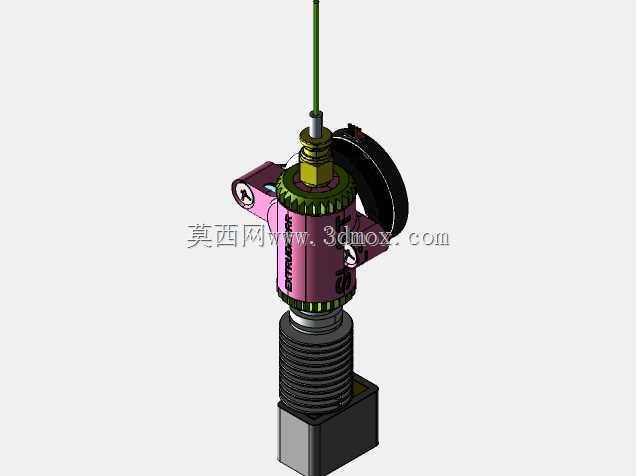

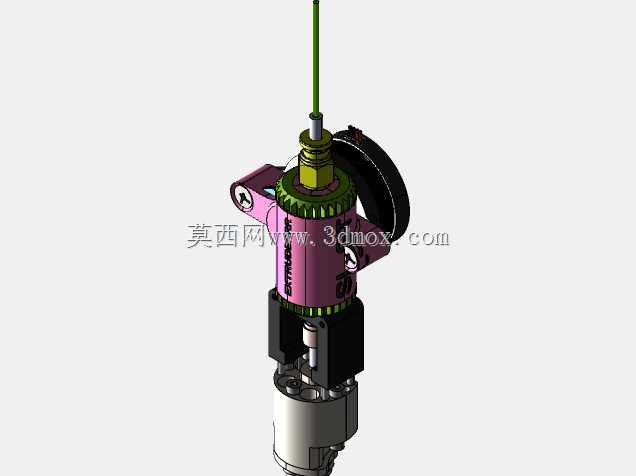

SLU型ST挤出机RR送料挤出结构

　　该结构属于熔融沉积成型设备的核心送料熔融单元，主要应用于桌面级及工业级FDM工艺3D打印设备的耗材输送与熔融挤出环节，承担固态耗材推送、加热熔融、精准出丝的核心功能，直接决定打印过程的出丝稳定性、成型精度与层间结合质量。从实际工况适配来看，该结构可兼容常规PLA、ABS、PETG等通用热塑性打印耗材，也可适配添加碳纤维、玻璃纤维的改性工程耗材，能够适配0.4mm至1.0mm区间的常规喷嘴规格，满足不同打印速度、不同层厚设置下的挤出需求，既可以用于入门级桌面打印机的改装升级，也可作为工业级打印设备挤出模块的设计参考。

　　从功能特性来看，该结构集成了耗材夹持推送、加热控温、散热隔热、喷嘴出丝四个核心功能模块：上部的夹持推送结构采用带齿纹的送料轮配合弹性压料组件，能够对直径1.75mm的标准耗材提供稳定的夹持力，避免送料过程中出现打滑、耗材啃削的问题，送料步进电机通过直连齿轮组传递扭矩，传动路径短，送料响应延迟低，可实现启停瞬间的精准出丝控制，减少打印过程中的拉丝、漏料缺陷。中部的加热块采用导热性优异的金属材质加工，内置加热棒与测温元件安装位，可实现0-260℃区间的精准温度控制，加热块与上部散热结构之间设置隔热衬套，能够阻断热量向上传递，避免耗材在散热段提前软化造成堵头故障。上部的散热结构采用多鳍片设计，配合散热风扇可形成稳定的散热风道，保证耗材进入加热块前始终保持固态，维持稳定的送料推力。下部的喷嘴采用标准螺纹连接结构，可快速更换不同孔径的喷嘴，适配不同打印场景的出丝量需求，喷嘴与加热块之间设置密封结构，避免高温熔融耗材出现溢料问题。

　　从设计思路来看，该结构采用紧凑化的集成设计思路，将送料驱动、散热、加热、喷嘴模块沿竖直轴线同轴布置，最大程度缩短送料路径，减少耗材在输送过程中的弯折阻力，同时降低挤出机构的整体重量，减少运动过程中的惯性冲击，适配近程挤出的安装方案，相比远程挤出结构能够提供更大的挤出推力，适配高硬度、高粘度的改性耗材打印。结构设计过程中充分考虑了拆装维护的便捷性，各模块之间采用标准紧固件连接，加热块、喷嘴、送料轮等易损件均可单独拆卸更换，无需整体拆解结构；压料组件设置可调的压紧力调节结构，可根据不同耗材的硬度调整夹持力度，既避免压得过紧造成耗材变形，也防止压得过松出现送料打滑。结构上还预留了散热风扇、自动调平传感器、BLTouch探头的安装位，可根据实际设备需求拓展附加功能，无需额外打孔改装。

　　从安装边界与尺寸适配来看，该挤出结构整体沿竖直方向布置，下部加热块与喷嘴段的外径控制在合理区间，能够适配常规打印机的X轴运动滑台安装位，安装孔位采用标准间距设计，可直接适配多数开源打印机的挤出安装座，无需额外加工转接件。结构整体的横向最大外轮廓尺寸控制在较小范围，打印过程中不会与打印平台、模型轮廓发生干涉，可实现最大打印幅面的有效利用；下部喷嘴的伸出长度经过匹配设计，能够保证打印时喷嘴与平台的距离调节范围覆盖0.1mm-2mm的常规调平区间，适配不同厚度的平台贴膜、柔性打印平台使用。散热段的风道设计采用侧向进风方式，风扇安装位朝向设备外侧，不会与运动导轨、同步带等传动部件发生位置冲突，布线槽沿结构侧壁预留，加热线、测温线、电机线均可沿结构侧壁规整固定，避免运动过程中线路拖拽造成故障。在实际装配过程中，该结构的同轴度公差经过优化设计，送料通道、加热块融腔、喷嘴出丝孔的同轴度控制在0.1mm以内，可避免耗材输送过程中出现卡滞，保证熔融耗材能够顺畅从喷嘴挤出，减少堵头故障的发生概率。
