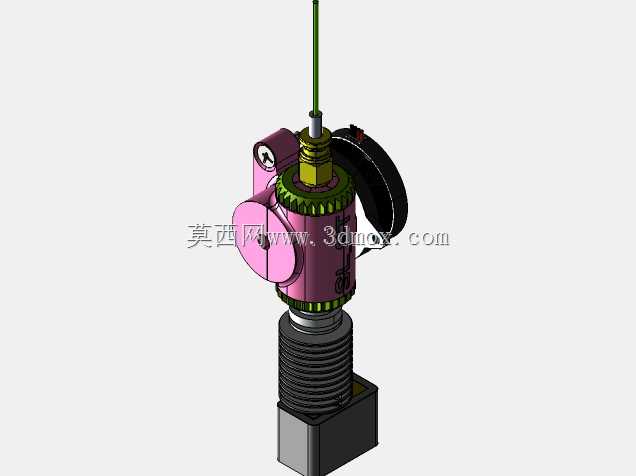

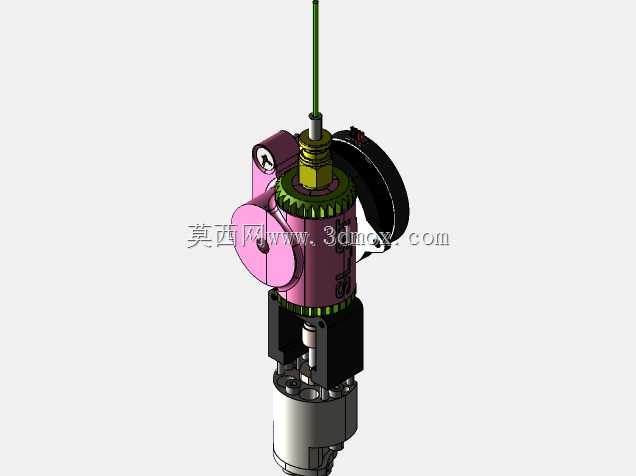

SLU型ST挤出机RR热端结构设计

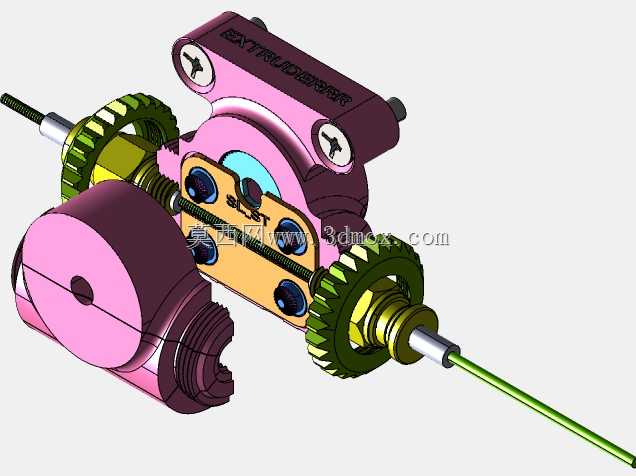

　　这套挤出机热端结构，核心面向桌面级FDM熔融沉积成型设备的送料熔融工况设计，适配常规1.75mm直径耗材的稳定输送与熔融挤出作业，可覆盖PLA、ABS、PETG等多种常用热塑性打印耗材的加工温度区间，在桌面级定制化3D打印设备、小型教育类打印终端、DIY改装打印套件场景中都能适配使用。从结构布局来看，整套组件采用近端挤出的排布逻辑，将送料驱动齿轮、耗材夹持机构、加热熔融块、散热段与喷嘴沿送料轴线同轴布置，尽可能缩短耗材从驱动轮到熔融腔的输送路径，减少耗材在输送过程中的弯折阻力，尤其是针对柔性耗材的输送场景，短路径设计能大幅降低耗材弯折卡滞的概率，提升送料响应速度。传动部分采用直齿圆柱齿轮作为动力传递构件，

　　驱动电机输出的扭矩经齿轮组减速后传递到送料丝轮，齿轮模数选用适配小空间传动的常规参数，齿形做了适配塑料耗材咬合的防滑处理，送料轮表面的滚花纹路能在压紧耗材时提供足够的摩擦力，避免送料过程中出现打滑、出料不均的问题；齿轮组外侧设置了半包围式的防护壳体，既可以隔绝外部灰尘碎屑落入齿轮啮合区域，也能防止调试过程中操作人员误触转动的齿轮造成安全隐患，同时壳体上预留了耗材压紧度调节的安装位，可根据不同耗材的硬度调整压料臂的压紧力，针对硬度较高的PLA耗材可适当增大压紧力保证送料不打滑，针对TPU这类软质耗材则适当降低压紧力避免耗材被压变形导致堵头。熔融段的结构做了分段式的温度隔离设计，上方靠近送料齿轮的位置设置了散热鳍片结构，

　　通过风冷即可将该区域温度控制在耗材玻璃化转变温度以下，避免耗材提前熔融造成的堵料问题；下方加热块采用导热性优异的金属材质加工，内置加热棒与温度传感器的安装孔位，可精准控制熔融腔的温度波动范围在±2℃以内，保证耗材熔融状态的一致性，喷嘴采用标准螺纹连接结构，可根据不同打印精度需求更换不同口径的喷嘴，覆盖从0.2mm高精度精细打印到0.8mm大流量快速打印的不同工况需求。安装边界方面，整套组件的安装法兰采用标准的2020/2040铝型材适配孔位，可直接固定在常规桌面级3D打印机的X轴滑台上，安装孔位的公差控制在±0.05mm以内，保证组件安装后喷嘴与打印平台的垂直度符合打印要求；组件整体的径向最大尺寸控制在60mm以内，

　　轴向总长度控制在120mm左右，不会占用过多的X轴运动空间，适配多数打印尺寸在200*200mm以上的桌面级设备改装需求。结构设计过程中充分考虑了日常维护的便捷性，压料臂采用快拆式的转轴结构，无需额外工具即可翻开压料臂进行耗材更换或者送料轮的清洁作业；加热块与散热段之间采用隔热衬套隔离，既减少热量向上传递造成的散热负担，也能在需要更换喷嘴或者清理喉管时快速拆分组件，降低维护的时间成本。送料路径的内壁做了光滑倒角处理，不存在台阶或者锐角结构，耗材穿入过程中不会被刮削产生碎屑，从源头减少碎屑进入熔融腔造成堵头的概率；所有运动部件的配合间隙都经过反复校核，齿轮啮合间隙控制在合理范围，既不会因为间隙过大造成送料精度损失，也不会因为间隙过小导致转动阻力增大、电机负载过高的问题。针对长时间连续打印的工况，结构上预留了散热风道的安装位，可搭配离心风机对散热段进行强制风冷，保证长时间连续作业时散热段温度不会持续升高，避免出现耗材提前软化的问题；接线部分的走线槽做了隐藏式设计，所有加热棒、传感器、电机的线材都可沿组件外侧的走线槽排布，不会与设备的运动部件产生干涉，避免设备运动过程中线材被拉扯造成的故障。
