双齿轮无堵塞3D打印挤出送料机构

　　桌面级FDM3D打印设备的送料环节，一直是影响打印成型稳定性的核心痛点，尤其是在长时间连续打印柔性耗材、填充改性耗材的工况下，传统单齿轮挤出结构容易出现耗材打滑、碎屑卡滞、进料压力不均的问题，直接导致打印件缺料、层间剥离、断料停机等故障。这套双齿轮驱动的无堵塞挤出机构，正是针对这类实际生产场景的痛点做的结构优化，从传动布局、走料路径、安装适配多个维度做了针对性的工程设计。

　　从实际应用场景来看，这套挤出机构既可以适配近程挤出的桌面级打印机安装位，也能通过调整固定支架的安装孔位，适配远程送料的设备架构，覆盖PLA、ABS、TPU、PETG以及添加碳纤维、木粉填充的各类常用3D打印耗材，尤其适合长时间批量打印功能件、柔性制件的作业场景，能大幅降低运维过程中清理挤出卡滞的频次。

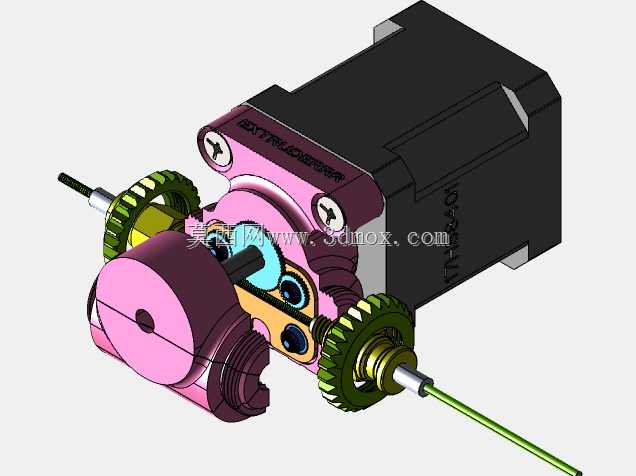

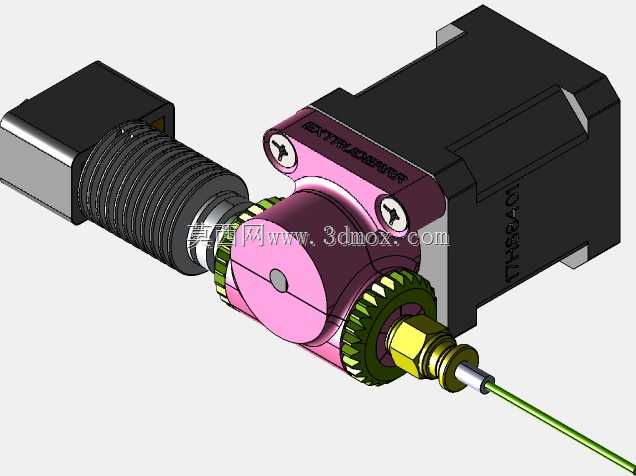

　　结构功能层面，这套机构采用对称布置的双传动齿轮做送料驱动，和传统单齿轮单侧挤压送料的结构不同，双齿轮从耗材两侧同步咬合驱动，送料过程中耗材受力均匀，不会出现单侧挤压导致的耗材变形、碎屑刮落堆积的问题，从根源上减少了碎屑进入传动间隙造成的卡滞堵塞。齿轮采用大模数渐开线齿形，齿尖做了钝化处理，咬合耗材时不会过度切削耗材表面，既能保证足够的送料咬合力，避免高速送料或者回抽动作时出现打滑，也能减少耗材碎屑的产生。走料通道做了全段顺滑过渡设计，从进料口到出料喉管的衔接处没有台阶死角，耗材行进过程中不会出现剐蹭积屑，即使是软质的TPU耗材，也能在通道内平稳推进，不会出现弯折堵料的情况。挤出座的散热结构和加热块的安装位做了集成化设计，进料端的散热肋片能有效阻隔加热块的温度向上传导，避免耗材提前软化膨胀卡在送料段，进一步降低堵塞概率。

　　设计思路上，这套机构没有盲目追求轻量化做薄壁结构，而是优先保证传动组件的同轴度和结构刚性：驱动电机直接和主动齿轮做同轴连接，省去了额外的传动惰轮带来的间隙误差，从动齿轮通过预紧弹簧做压力自适应调整，能根据耗材的线径公差自动调整咬合间隙，即使耗材存在±0.1mm的线径波动，也能保持稳定的送料压力，不会出现压力过大挤碎耗材、或者压力过小打滑的问题。整个传动腔体做了快拆式的侧盖设计，日常维护时不需要完全拆下整个挤出机构，只需要打开侧盖就能清理腔体内可能积存的少量耗材碎屑，更换耗材的操作也更便捷。

　　安装边界与尺寸适配方面，这套机构的驱动端采用标准42系列步进电机的安装孔位，孔距为行业通用的31mm标准间距，能直接替换市面上绝大多数桌面级FDM打印机的原有挤出组件，不需要额外做安装位的改装。机构整体的横向安装尺寸控制在48mm以内，纵向突出安装面的尺寸不超过42mm，即使是双喷头并排布置的打印机，两个挤出机构之间也不会出现安装干涉。出料端的喉管接口采用通用的M6螺纹标准，能适配市面上绝大多数规格的加热块、喷嘴组件，用户不需要更换原有设备的热端配件就能完成替换升级。进料端的耗材导向管接口采用标准的4mm快插接口，能直接对接常用的铁氟龙送料管，不管是近程还是远程送料的管路布置都能适配。

　　从实际运行的工况适配来看，这套机构的送料齿轮采用耐磨材质做表面硬化处理，长时间连续运行的磨损量极低，双齿轮的传动间隙控制在0.02mm以内，送料过程的回抽精度能控制在0.1mm以内，能很好地适配高速打印时的快速送料、回抽动作，不会因为传动间隙导致的送料滞后，出现打印件拉丝、层厚不均的问题。挤出座的主体结构采用高强度工程塑料注塑加工的设计思路，在保证结构刚性的前提下控制了整体重量，作为近程挤出安装在X轴运动滑台上时，不会给运动轴带来过大的负载，能保证运动过程的动态稳定性，避免因为挤出头重量过大导致的高速运动振纹。
