带状态指示灯的多接口连接器过渡转接模块

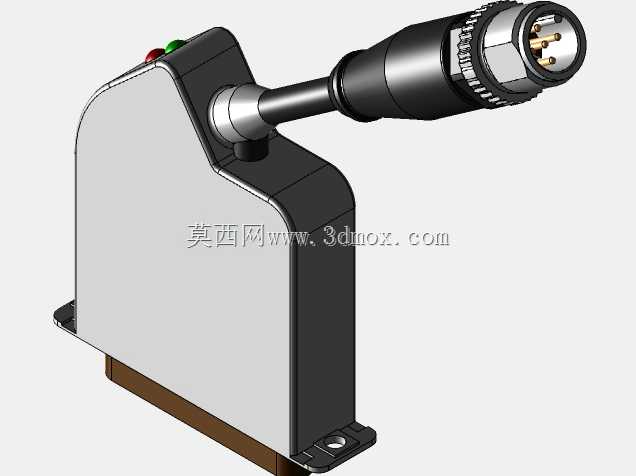

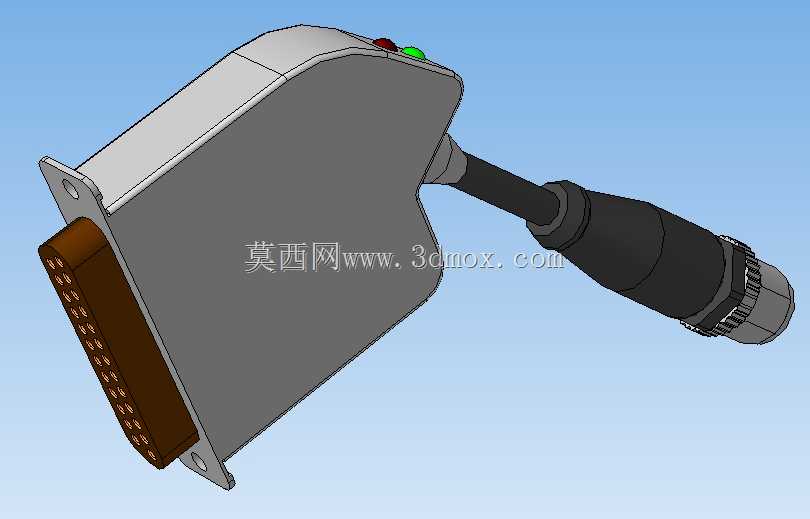

　　在工业通讯布线、测试台架搭建以及老旧设备接口升级的现场场景里，不同规格连接器之间的适配一直是容易被忽略却直接影响调试效率的环节，这款带指示灯的连接器过渡模块，正是针对多接口互联场景下的信号转接、状态可视化需求设计的转接部件。从实际使用场景来看，这类转接模块常应用在实验室测试工位、工业控制柜内部布线、移动检测设备的外接信号链路中，当现场存在D-sub类多针连接器与圆形航空插头类接口需要直连，且需要实时确认链路通断状态的需求时，无需额外外接信号检测模块，直接通过该过渡模块完成两端对接即可。产品功能上，模块本体集成了两路状态指示灯，分别对应电源链路与信号链路的通断状态，在设备通电、信号传输过程中，运维人员无需借助万用表等检测工具，

　　直接通过指示灯的亮灭状态就能快速判断链路是否正常导通，大幅缩短现场故障排查的时间，尤其是在多组线缆并行排布的密集布线场景下，可视化的状态指示能有效降低错接、虚接导致的排查工作量。设计思路层面，模块本体采用了半包覆式的壳体结构，壳体边缘做了圆弧过渡处理，既避免了尖锐棱角在布线操作中划伤线缆绝缘层或操作人员手部，也能在模块受到轻微外力磕碰时，通过壳体的结构强度保护内部的PCB转接板与焊接针脚，避免针脚虚焊脱落。模块一端采用标准D-sub多针接口设计，接口两侧预留了带安装孔的固定耳，在需要长期固定安装的场景下，可以通过M3规格的螺丝将模块端部固定在设备面板或安装支架上，避免线缆拖拽导致接口松脱；另一端采用带尾夹防护的出线结构，

　　线缆与模块本体的连接处做了应力释放设计，橡胶材质的尾套能缓冲线缆弯折、拖拽时的作用力，避免线缆根部的线芯因为反复弯折出现断裂。外形尺寸与安装边界上，模块本体的最大轮廓尺寸适配常规工业布线的安装空间，壳体厚度控制在15mm以内，在密集排布的接线端子排之间也能顺利安装，不会和相邻的接插件产生空间干涉；端部固定耳的孔位间距符合D-sub连接器的通用安装标准，无需额外加工定制安装孔位，就能和现有设备面板上的预留孔位直接匹配。内部的转接针脚采用镀金处理，降低长期使用过程中接触电阻增大、针脚氧化的问题，保证信号传输的稳定性，尤其是在低电压控制信号的传输场景下，稳定的接触性能可以避免信号衰减、误触发等问题。模块上的指示灯采用内嵌式安装，

　　灯珠表面和壳体外表面基本齐平，既不会因为凸起的灯珠在安装过程中被磕碰损坏，也能保证指示灯的光线在常规操作视角下清晰可见，不会被壳体边缘遮挡。在实际选型使用时，需要注意两端接口的针脚定义匹配，该模块内部采用一一对应的直连针脚定义，没有额外的信号转换电路，仅做物理接口的转接与状态指示，因此适用于同定义不同接口形态的信号链路转接，不需要额外做信号协议的匹配，接入链路后不会对原有信号的传输产生额外干扰。线缆部分采用屏蔽层设计，能在工业现场存在电磁干扰的环境下，减少外界电磁噪声对内部传输信号的影响，保证弱信号传输的可靠性，尾夹部分的拧紧结构可以根据现场线缆的外径调整夹紧力度，适配不同线径的屏蔽线缆安装。
