优化结构SLU ST旋风分离装置

项目分类:除尘设备 发布时间:2022-06-09 ID:656689
  • 优化结构SLU ST旋风分离装置
  • 优化结构SLU ST旋风分离装置
  • 优化结构SLU ST旋风分离装置
  • 优化结构SLU ST旋风分离装置
  • 优化结构SLU ST旋风分离装置
  • 优化结构SLU ST旋风分离装置
  • 优化结构SLU ST旋风分离装置
  • 优化结构SLU ST旋风分离装置
  • 优化结构SLU ST旋风分离装置
  • 优化结构SLU ST旋风分离装置
  • 优化结构SLU ST旋风分离装置
  • 优化结构SLU ST旋风分离装置
  • 优化结构SLU ST旋风分离装置

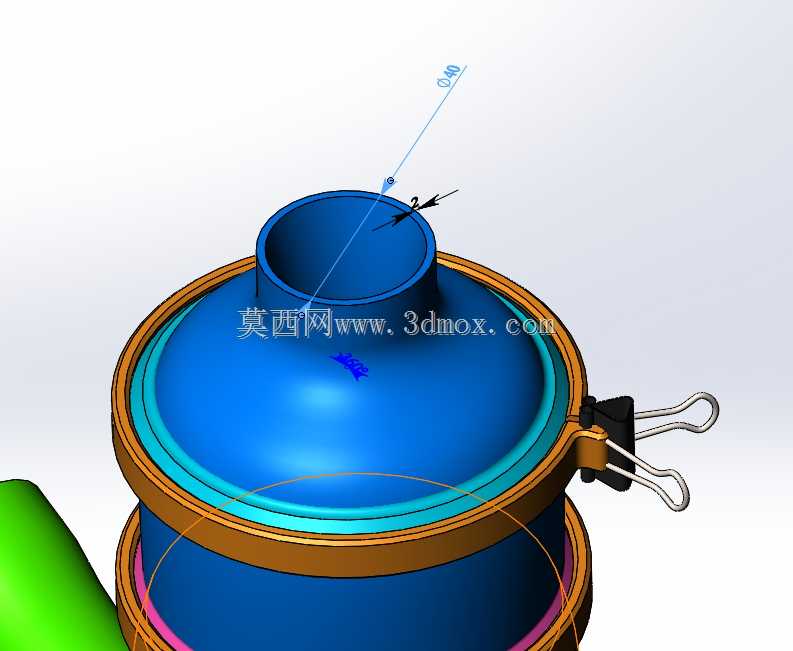

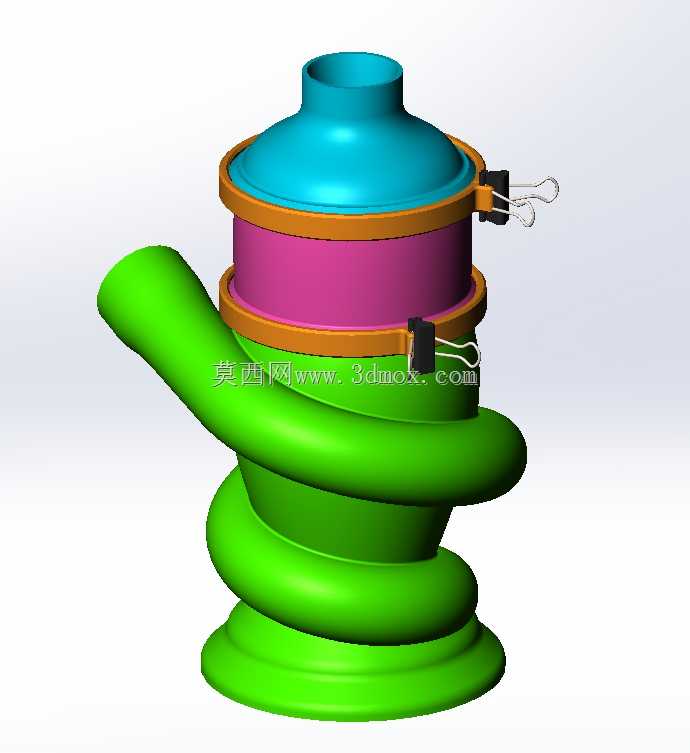

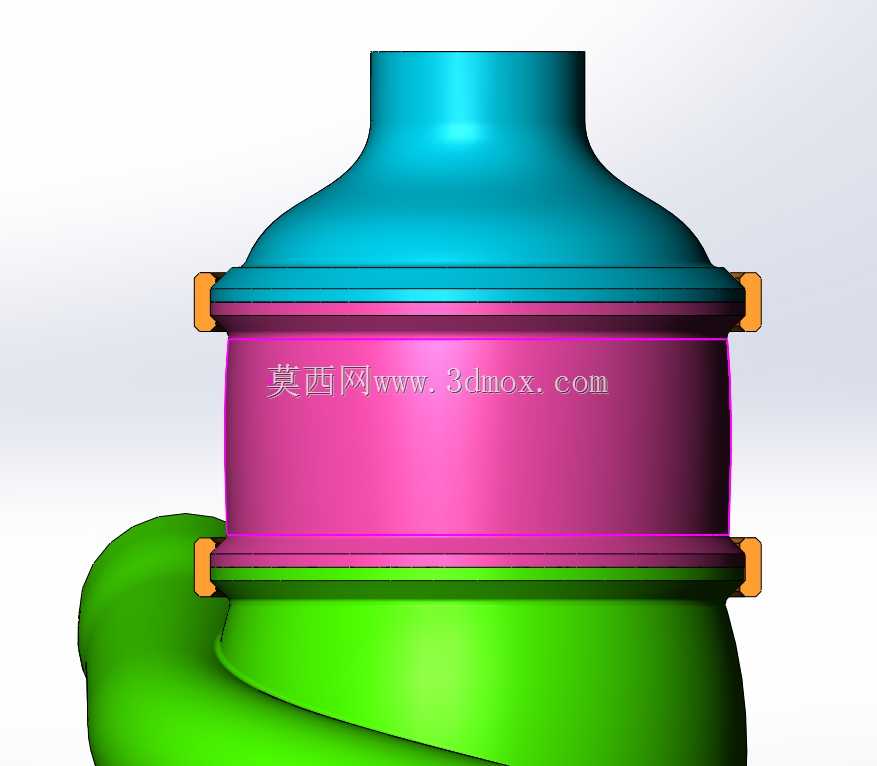

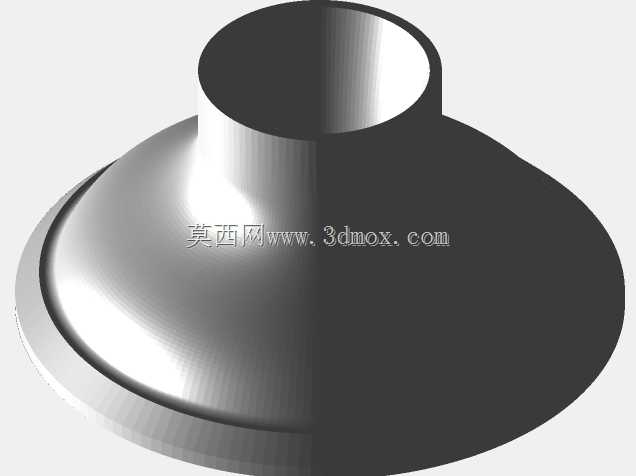

  在工业除尘、粉体输送、车间废气预处理这类工况里,旋风分离器一直是成本可控、维护量极低的预处理级分离设备,靠离心力把气流里裹挟的固体颗粒甩向器壁完成分离,没有易损滤件,适合连续高负荷运行的场景。这次的结构是在常规SLU ST旋风分离器的基础上做的迭代优化,首先针对原有版本各段连接紧固不足的问题,在进风口、上排气段、下部集尘段的衔接位置做了止口定位加内嵌紧固凸台的设计,避免长期运行受气流脉动、温度变化影响出现接缝漏风的问题——要知道旋风分离器一旦漏风,分离效率会直接掉15%以上,尤其是下部排尘口附近的漏风,会直接把已经沉降到料斗的粉尘重新卷回上升内旋流,完全达不到设计分离效率。

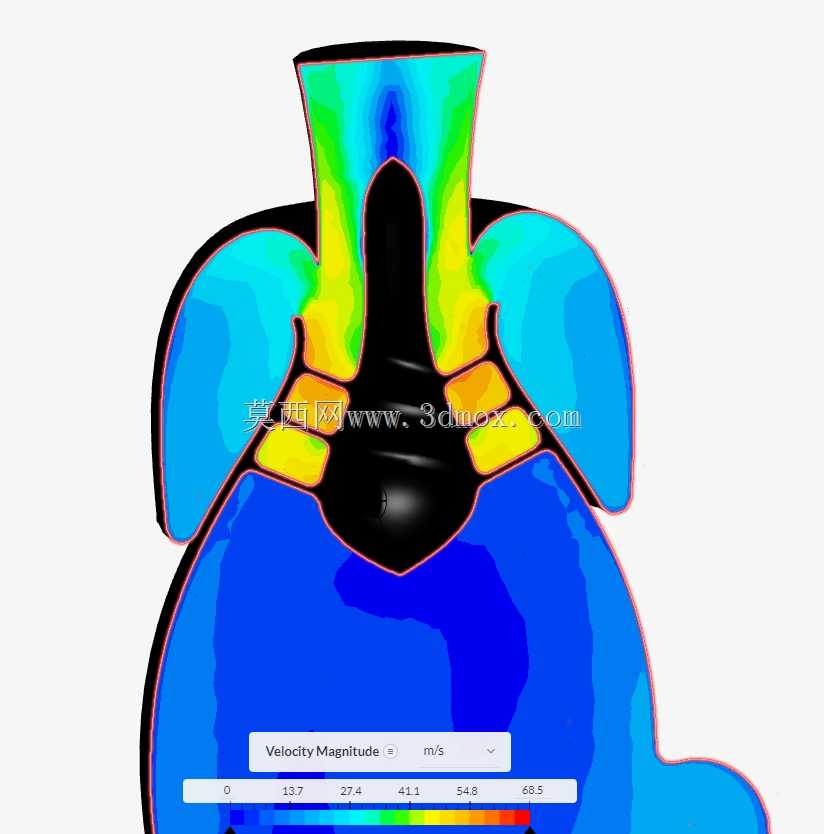

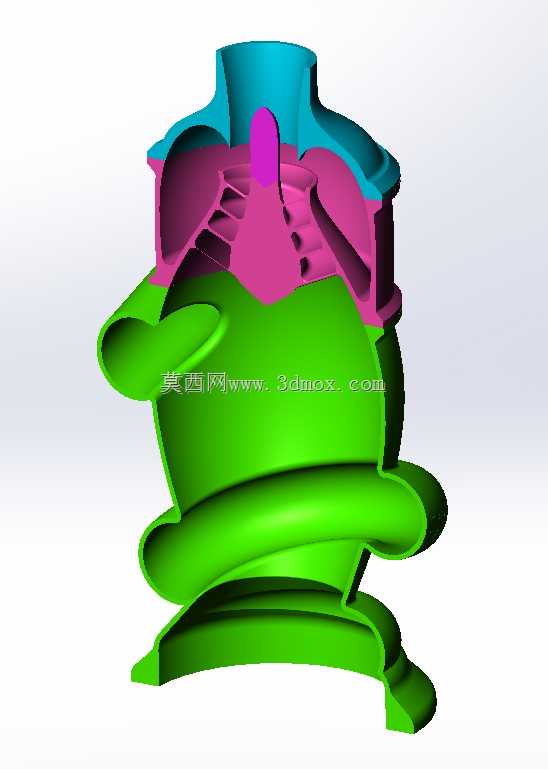

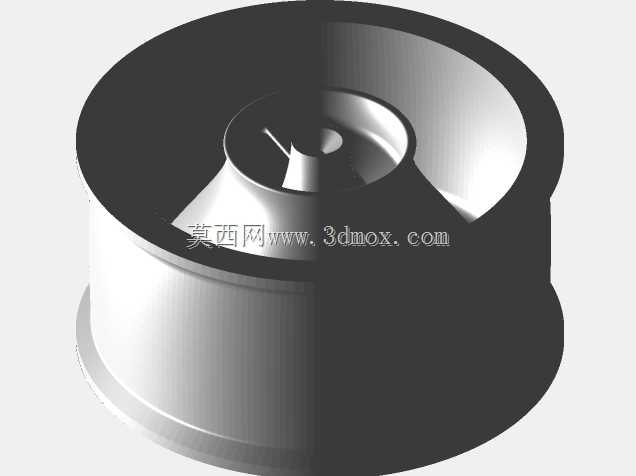

  从流场仿真的云图能看出来,整个流道的速度梯度做了针对性调整,入口段的渐扩结构做了圆弧过渡,避免气流刚进入筒体就出现局部涡流耗损,原来常规旋风分离器入口处容易出现的高速冲刷壁面的问题,这次通过调整入口切角,把最高流速区控制在筒体中上部,不会直接冲刷顶盖和排气管的下沿,能大幅降低器壁的磨损速率,适合处理硬度较高的金属粉尘、矿粉类物料。排气芯管的插入深度做了微调,比常规设计深了约8%的筒体直径,避免入口气流短路直接窜入排气管,同时芯管下端做了喇叭口扩径,降低出口处的局部阻力,能在不明显提升压损的前提下提高对5μm以下细颗粒的捕集效率。

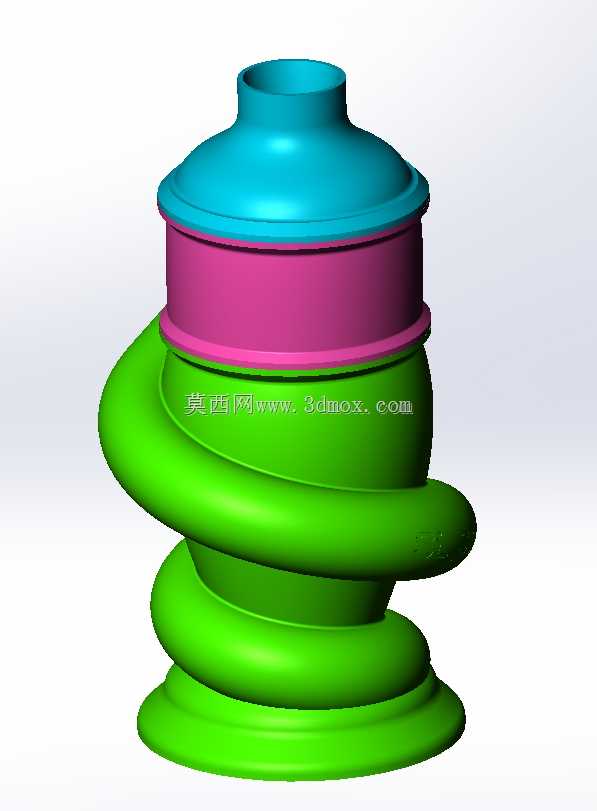

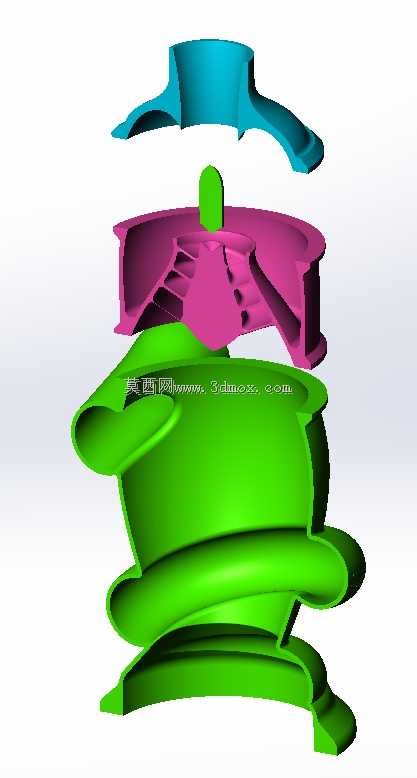

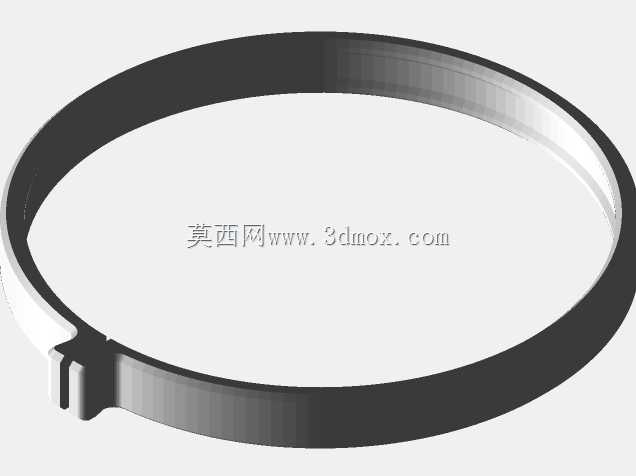

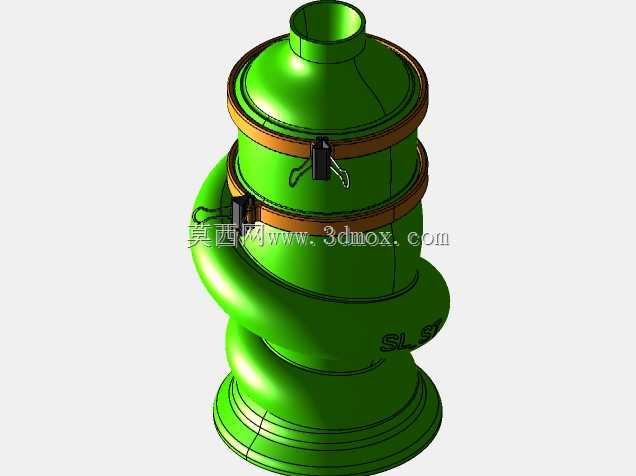

  安装边界上,整个装置采用侧进上排的结构,两侧的进风口采用对称切向设计,既可以单路接风也可以双路同时进风,适配不同风量的系统需求,上部排气口为标准法兰接口,下部集尘段为锥段渐缩结构,下端预留了标准关风器连接法兰,不需要额外做转接件就能直接对接卸料装置。各段连接的紧固凸台做了等距分布,安装时不需要额外做配对划线,直接用标准螺栓就能完成拼接,打印或者加工制作时,所有壁面的厚度做了等壁厚设计,不管是3D打印做原理验证,还是钣金卷制做工业样机,都不需要额外做壁厚补偿,成型后各段的形位公差能控制在较小范围,不会出现拼接错位导致的流道凸起——流道内壁哪怕有1mm的错位凸起,都会在附近产生局部涡流,增加不必要的阻力损失。

  实际应用中,这个结构既可以作为小型中央除尘系统的第一级预处理,先把80%以上的10μm以上大颗粒先分离下来,减轻后端滤筒或者布袋的过滤负荷,延长滤件使用寿命,也可以直接用在小型木工台、金属打磨工位的独立除尘端,处理风量适配1000-2000m³/h的工况范围,压损控制在1200Pa以内,常规的中压离心风机就能带动运行。针对3D打印制作验证件的需求,所有结构都做了无内凹支撑设计,打印时不需要在流道内部加支撑,打印完成后只需要简单去除外部支撑就能直接拼接测试,不会因为支撑残留破坏流道的光滑度,影响流场测试的准确性。下部集尘锥的角度做了优化,比常规旋风分离器的锥角小2度,避免粉尘在锥壁出现架桥堵塞的问题,哪怕是湿度稍高的粉尘,也能顺着锥壁顺利滑落到下部卸料口,不会出现积料导致的流道堵塞问题。
